Максим Романович Попенкер

Штурмовые винтовки мира

Colt Commando (model 733, современный вариант с отражателем стреляных гильз и досылателем затвора)

ТТХ для современного вариантаColt mod 933 Commando Калибр:5.56×45 mm (.223 remington)Тип автоматики:газоотводный, запирание поворотом затвораДлина:680–762 ммДлина ствола:292 ммВес:2.44 кг без магазинаТемп стрельбы:750 выстрелов в минутуМагазин:30 патронов Компактный автомат (штурмовой карабин, или по внутренней классификации фирмы Кольт– пистолет-пулемет) Colt Commando был создан в 1965 году по требованию американских сил специ-

ального назначения, действовавших во Вьетнаме. Инженеры фирмы Кольт просто укоротили ствол винтовки М16 в 2 раза (с 508 до 254 мм), а также укоротили пластиковый приклад на76 мм, сделав его раздвижным. В остальном новый автомат, названный CAR-15, не отличался от ранней М16. Специально для ВВС США на основе CAR-15 фирма Кольт разработала вариант CAR-15 Survival rifle, предназначенный для пилотов самолетов и вертолетов в качестве оружия выживания на вражеской территории. Это вариант имел металлический нескладной приклад, цевье круглого сечения и укороченную пистолетную рукоятку.

Первоначальный опыт применения CAR-15 во Вьетнаме продемонстрировал ряд проблем. Изза короткого ствола звук выстрела был чрезмерно громким, а немалая вспышка от выстрелов слепила стрелка в сумерках и выдавала его позицию противнику. Решением стала установка нового, удлиненного пламегасителя, и новый вариант был принят на вооружение Армии США под обозначением XM-177E1 Commando. ХМ-177Е1 имел цевье трубчатого сечения и телескопический металлический выдвижной приклад. Ствольная коробка от М16Е1 имела досылатель затвора. В 1967 году происходит дальнейшая модернизация Commando, путем удлинения ствола до 292 миллиметров.

Позже, с принятием на вооружение штурмовых винтовокM16A2 и M16A3, новые варианты Colt Commando получили и новые ствольные коробки, с отражателями стреляных гильз и (некоторые модели) с универсальной направляющей вместо интегральной рукоятки для переноски по тип М16А3. Различные варианты Commando состоят на вооружении Сил Специального Назначения США а также в ряде других стран, в том числе в Израиле и на Филлипинах.

С технической точки зрения, Colt Commando почти не отличается от современных ему вариантов винтовки М16 – он имеет такую же ствольную коробку из алюминиевого сплава, состоящую из двух частей, такую же автоматику с прямым отводом пороховых газов в затворную раму и поворотным затвором с 8 боевыми упорами. Возвратная пружина находится в прикладе, и потому все варианты Commando оснащаются не складными вбок или вниз, а телескопическими прикладами. В зависимости от модели, Commando может иметь полностью автоматический режим огня или огонь с отсечкой очереди по 3 патрона (в добавление к обязательному режиму одиночных выстрелов).

Автомат (штурмовая винтовка, карабин) Colt M4 и M4A1 carbine

Максим Романович Попенкер

Штурмовые винтовки мира

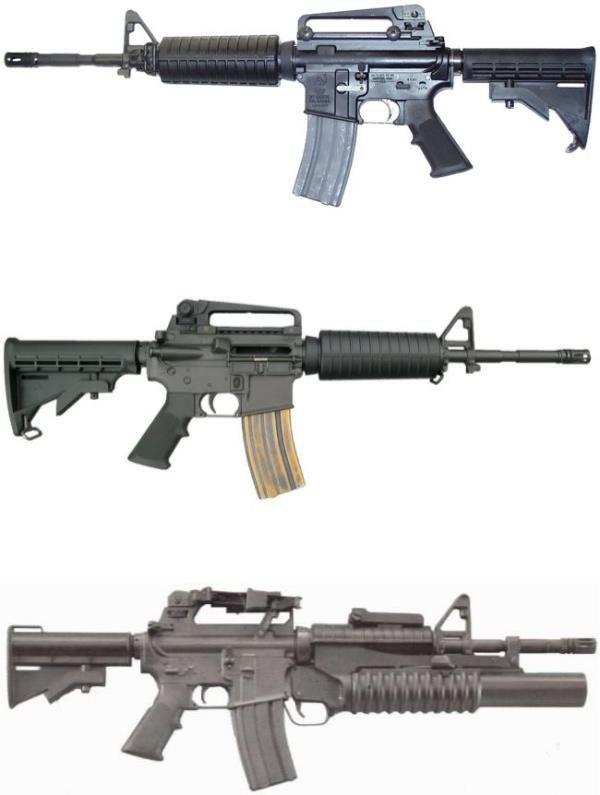

автомат (автоматический карабин) Colt M4 современного выпуска, со съемной рукояткой для переноски

автомат (автоматический карабин) M4A1 современного выпуска, со съемной рукояткой для переноски

автомат (автоматический карабин) M4 раннего выпуска (с несъемной рукояткой для переноски), с подствольным гранатометом M203

Максим Романович Попенкер

Штурмовые винтовки мира

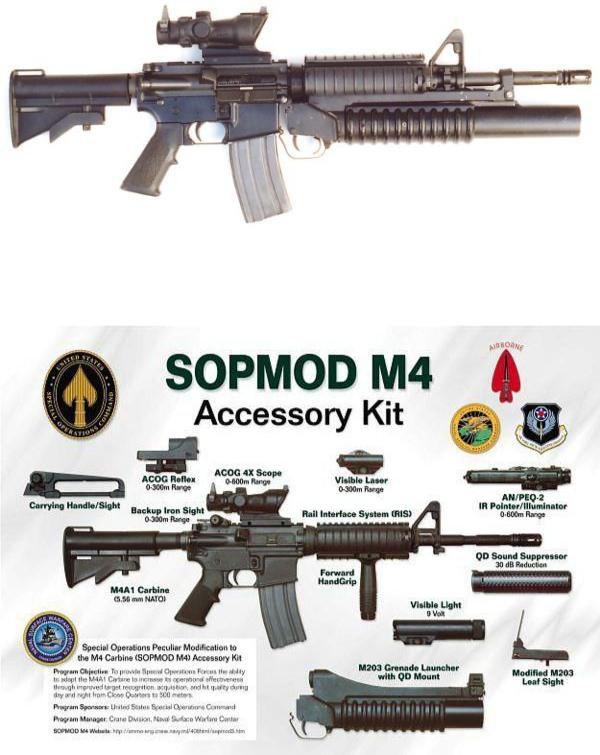

автомат (автоматический карабин) M4A1 современного выпуска, с оптическим прицелом вместо рукоятки для переноски и цевьем с системойRIS (Rail Interface System), на которое установлен гранатомет М203

набор SOPMOD M4A1

Калибр:5.56mm NATOАвтоматика: Газовый двигатель с прямым отводом газов, запирание поворотом затвораОбщая длина:838 мм (приклад раздвинут); 757 мм (приклад полностью сложен)Длина ствола:370 ммВес:2.52 кг без магазина и аксессуаров; 3.0 кг со снаряженным магазином на 30 патроновЕмкость магазина:20 или 30 патронов штатноТемп стрельбы:700–950 выстрелов в минутуМаксимальная эффективная дальность стрельбы:360 метров

Фирма Colt разрабатывала карабины (варианты с укороченным стволом) на базе винтовок семейства AR-15 / M16 с конца 1960-х годов. Часть из этих карабинов, в частности Colt CAR-15 Commando, XM-177E, поступили на вооружение некоторых подразделений Вооруженных Сил США, а также поставлялись на экспорт(в том числе в Израиль). К началу девяностых годов старая идея о замене в войсках пистолетов (Беретта М9) и устаревших пистолетов-пулеметов М3А1 на единый, более эффективный образец оружия, снова проросла в головах американских военных, в результате чего на вооружение ВС США в1994 году был принят автоматический карабин Colt model 720 калибра 5.56 мм НАТО под обозначением М4. Новый карабин в первую очередь предполагался для вооруже-

Максим Романович Попенкер

Штурмовые винтовки мира

ния экипажей боевых машин, расчетов техники, клерков – короче всех тех, кому по штату не положена полноценная винтовка М16А2. Однако вскоре Командование Специальных Операций США (US Special Operations Command, US SOCOM) обратило внимание на М4 как на возможный единый образец автомата для всех сил Спец. Операций в США.

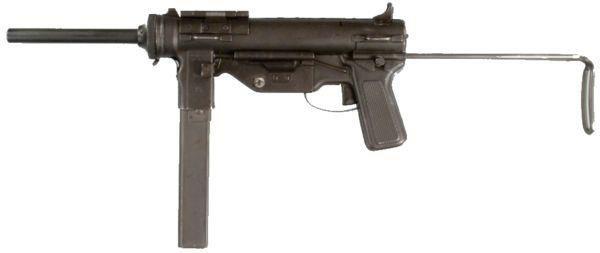

пистолет-пулемет M3 «Grease gun», вид слева, приклад выдвинут в боевое положение

Карабин М4, по сути, являлся винтовкой М16А2 с укороченным стволом и телескопическим прикладом. В 1996 году по заказу сил специальных операций на основе винтовки М16А3 был разработан аналогичный карабин М4А1, отличавшийся возвратом к полностью автоматическому огню вместо режима огня с отсечкой по 3 выстрела. Тогда же для карабинов М4 и М4А1 был принят базовым вариант со съемной рукояткой для переноски, устанавливающейся на интегральную направляющую типа Picatinny rail. На базе карабина М4А1 Центр наземных операций ВМФ США разработал специальный набор компонент, названный SOPMOD M4 kit. Этот набор имеет в качестве ядра карабин М4А1 с цевьем типа RIS (Rail Interface System – интерфейсная система направляющих). На направляющую Picatinny на ствольной коробке карабина, и на направляющие на цевьеRIS могут крепиться следующие элементы комплекта: прицелы – оптический 4× кратный ACOG, коллиматорный («красная точка») ACOG, открытый съемный диоптрический прицел; лазерные целеуказатели видимого и инфракрасного диапазона; ночные прицелы; фонари; передняя рукоятка; модифицированный 40 мм гранатомет М203 с укороченным стволом и улучшенным прицелом. Кроме того, в комплект входит быстросъемный глушитель, надеваемый прямо на штатный пламегаситель карабина. Новый карабин поступил на вооружение всех сил Спец Операций США.

Отдельно нужно отметить, что в отличие от более ранних карабинов фирмы Кольт на базе M16, карабины M4 и М4А1 могут оснащаться штатным штык-ножом М9 от винтовки М16А2, устанавливаемым на пламегаситель и специальный прилив под газовой камерой.

Нужно заметить, что опыт противотеррористической кампании США в Афганистане в 2002 году принес не самые лучшие отзывы о М4А1. Во первых, укороченный ствол привел к снижению скорости пули, и, как следствие, к снижению эффективной дальности огня. Во вторых, ствол и цевье карабина очень быстро перегреваются при стрельбе. В третьих, укорочение ствола и перенос газоотводного отверстия в зону более высоких(по сравнению с М16А2) давлений привел к росту темпа стрельбы, увеличению износа деталей и общему снижению надежности системы. В течении последних нескольких лет в США ведутся активные дискуссии о желательности или даже необходимости замены карабинов М4 и М4А1 на более надежный и эффективный образец, однако командование Вооруженных сил США (в отличие от многих солдат«в поле»), судя по всему. пока не считает подобный дорогостоящий шаг оправданным.

Техническое описание

Карабин М4 отличается от винтовки М16А2 только укороченным стволом с соответственно укороченным цевьем, и телескопическим выдвижным прикладом, имеющим 4 фиксированных положения. Карабин М4А1 является аналогичной модификацией винтовки М16А3, поэтому их устройст-
