Stoner 63: штурмовая винтовка (автомат) и карабин

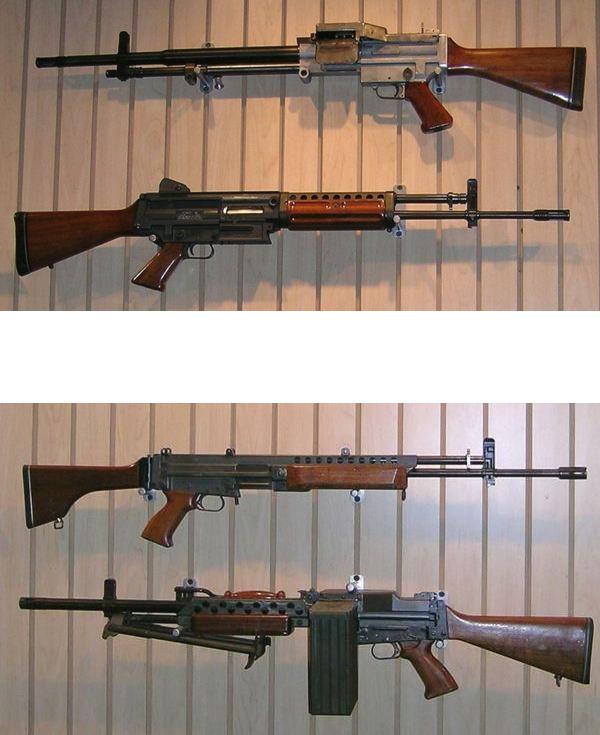

автомат (штурмовая винтовка) Stoner 63A калибра 5.56 мм

автомат (штурмовая винтовка) Stoner 63A калибра 5.56 мм

5.56 мм карабин семейства Stoner 63

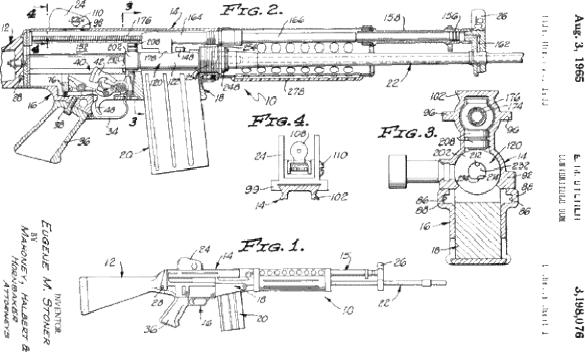

схема из патента США, выданного Юджину Стонеру на модульную систему стрелкового оружия

•винтовка Stoner 63A (XM22) карабин Stoner 63A (XM23) Калибр 5.56×45mm M193Тип ав-

томатики газоотводный, запирание поворотом затвораДлина 1022 мм911 мм (679 мм со сложенным прикладом)Длина ствола 508 мм400 ммВес (без патронов) 3.72 кг3.67 кгТемп стрельбы 750–900

выстрелов в минуту740–800 выстрелов в минутуМагазин 30 патронов

Система стрелкового оружия Stoner 63 была разработана Юджином Стонером после его ухода из компании Armalite, и реализована в металле в 1963 году американской корпорацией Cadillac Gage. Система стрелкового оружия Stoner 63 была рассчитана под патрон 5.56×45 мм и была построена на основе более ранней системыStoner 62 калибра 7.62 мм НАТО. Основной концепцией системы Stoner 63 являлась полная модульность, обеспечивающая быструю реконфигурацию оружия для исполнения самых разных тактических задач– штурмовой винтовки, укороченного карабина, ручного пулемета, единого пулемета. Образцы оружия, созданные из компонентов системы Stoner 63, проходили тестирование в войсках США в середине1960-х годов под обозначениями ХМ22 (штурмовая винтовка), ХМ23 (автоматический карабин), ХМ207 (ручной пулемет с ленточным питанием). Ни один из перечисленных образцов на вооружение так и не был принят, только ВМФ США в конце 1960-х закупили для своих сил специального назначения (US Navy SEAL) некоторое количество ручных пулеметов Stoner 63А с ленточным питанием и использовали их в ходе войны во Вьетнаме под обозначением Mk.23 mod.0. Общее количество оружия систем Stoner 63 и Stoner 63А, произведенного с 1963 по 1971 годы, когда производство было завершено, составляет примерно 3500–4000 единиц. Опыт армейских испытаний, а особенно – эксплуатации системы Stoner 63А во Вьетнаме, показал высокую требовательность этого оружия к качеству ухода и обслуживания, что, в сочетании с прочими особенностями, и определило коммерческий неуспех данного проекта.

Ручной пулемет Stoner 63A Commando с ленточным питанием; на фото показан поздний вариант, имеющий правую подачу ленты

Основной особенностью системы Stoner 63 является полная модульность конструкции. Всего в комплекс Stoner 63 входят чуть менее 20 основных компонент, позволяющих на основании единого центрального модуля ствольной коробки собирать в полевых условиях самые разные образцы оружия. Достигнута это было путем использования быстросменных стволов, отъемных модулей ударноспускового механизма (УСМ) в сборе с пистолетной рукояткой, отъемных модулей питания патронами (обеспечивающих подачу патронов из коробчатых магазинов или патронных лент), модулей прицелов различных типов. Такая гибкость позволила бы, в случае принятия этой системы на вооружение, использовать для оснащения пехоты фактически единый образец оружия со взаимозаменяемыми деталями, единой схемой обслуживания. Такой подход изрядно упрощает логистическое обслуживание пехотных подразделений, однако платой за это оказывается несколько выросшая масса оружия по сравнению с узкоспециализированными образцами, также потенциально несколько меньшая надежность (за счет увеличения числа компонент и отъемных узлов в каждом образце по сравнению со специализированными моделями оружия). В этом смысле система Stoner 63 опередила свое время на добрые 15 лет, так как первая массовая модульная система стрелкового оружия( Steyr AUG) была поставлена на вооружение в Австрии только в 1977 году.

Интересно, что в 1999 году, уже после смерти Юджина Стонера (1997 год), концепция и общая конструкция его системы Stoner 63 были снова извлечены на свет божий небольшой американской компанией Robinson Armament Co, создавшей на базе конструкции Stoner 63 свою систему стрелкового оружия Robarm M96.

Основу всех вариантов оружия системы Stoner 63 составляла единая ствольная коробка с находящимся в ней узлом запирания и газоотводным механизмом. Запирание осуществлялось за казенную часть ствола, поворотом затвора, на 7 боевых упоров. Газоотводный механизм имел длинный рабочий ход газового поршня. В варианте штурмовой винтовки и карабина ствольная коробка располагалась так, что газоотводный узел находился над стволом, во всех вариантах пулеметов ствольная коробка переворачивалась «вверх дном» и газоотводный узел оказывался под стволом. Ствольная коробка была выполнена штамповкой из стального листа и имела крепежные места для всех остальных элементов оружия в виде проушин, в которые вставлялись поперечные соединительные штифты. Рукоятка заряжания на оружии серии Stoner 63 крепилась на затворной раме справа, а на модифицированном оружии серииStoner 63А – на штоке газового поршня, и выступала из кожуха поршня вверх или вниз (на винтовке и карабине или пулеметах соответственно). Возвратная пружина во всех вариантах располагалась в ствольной коробке позади штока газового поршня.

Узел питания патронами крепился к«дну» ствольной коробки, то есть всегда находился относительно ствола с той же стороны, что и газоотводный узел. Узел питания мог выполняться либо в виде приемника для коробчатых двухрядных магазинов емкостью в 30 патронов, либо в виде лентоприемника для рассыпной патронной ленты. Узел питания крепился к ствольной коробке за перед-
