большинство стран мира перешло на оружие этого же класса под промежуточный патрон. При этом наиболее распространенным обозначением нового класса оружия стала именно калька с германского слова «штурмгевер», т. е. «штурмовая винтовка», хотя с любой точки зрения гораздо более корректным видится изначально использованный немцами термин «автоматический карабин».
В целом, автомат Stg.44 являлся относительно удачным образцом, обеспечивающим ведение эффективного огня одиночными выстрелами на дальность до500–600 метров и автоматическим огнем на дальность до 300 метров, будучи, правда, чрезмерно тяжелым и не слишком удобным в прикладке, особенно при стрельбе лежа. Существует расхожая легенда о том, что автомат Калашникова был скопирован со «штурмгевера» и что сам Шмайссер, якобы, находясь в советском плену, участвовал в разработке АК. ОДНАКО, говорить о ПРЯМОМ ЗАИМСТВОВАНИИ Калашниковым от Шмайссеровской конструкции никак нельзя– конструкции АК иStg.44 содержат слишком много принципиально различных решений (компоновка ствольной коробки, устройство УСМ, устройство узла запирания ствола и т. д.). Да и само возможное участие Шмайссера в разработке автомата Калашникова выглядит более чем сомнительным, учитывая то. что миф помещает Хуго в Ижевск, тогда как опытный АК-47 создавался в Коврове.
Автомат Stg.44 представлял собой оружие, построенное на основе автоматики с газовым двигателем с длинным ходом расположенного над стволом газового поршня. Запирание ствола осуществлялось при помощи перекоса затвора вниз, а вкладыш в ствольной коробке. Ствольная коробка штампованная из стального листа, также штампованный блок УСМ вместе с пистолетной рукояткой шарнирно присоединен к ствольной коробке и складывается вперед-вниз для разборки. Приклад деревянный, крепится к ствольной коробке поперечным штифтом и при разборке снимается, внутри приклада располагается возвратная пружина(исключая тем самым возможность простого создания варианта со складным прикладом). Прицел секторный, предохранитель и переводчик режимов огня – независимые (рычажок предохранителя слева над пистолетной рукояткой и расположенная над ним поперечная кнопка выбора режима огня), рукоятка затвора расположена слева и при стрельбе двигается вместе с затворной рамой. На дульной части ствола выполнена резьба для крепления винтовочного гранатомета, обычно закрытая защитной втулкой. Stg.44 мог оснащаться активным ИКприцелом «Вампир», а также специальным кривоствольным устройством Krummlauf Vorsatz J, предназначенным для стрельбы из танков (и иных укрытий) по противнику в мертвой зоне вблизи танка.
Автомат (штурмовая винтовка) Mauser Gerat 06 / Stg.45
опытный автомат Mauser Gerät 06 с газоотводной автоматикой и запиранием роликами, примерно 1943 год
автомат Mauser StG.45(M) из первой (она же и последняя) опытной серии, с магазином на 10 патронов
Максим Романович Попенкер |
Штурмовые винтовки мира |
Калибр:7.92×33 мм (7.92mm Kurz)Тип автоматики:полусвободный затворДлина:893 ммДли-
на ствола:400 ммВес:3.7 кгТемп стрельбы:400 выстрелов в минутуМагазин:10 или 30 патронов Германская оружейная компания Mauser Werke начала разработку новой штурмовой винтовки
еще в середине Второй Мировой войны. Руководил разработкой инженер Людвиг Форгримлер (Ludwig Vorgrimler), а сам проект получил кодовое обозначение«Gerät 06» («Прибор 06»). Первоначально в новом образце автоматического оружия использовалась схема с газоотводной автоматикой и жестким запиранием ствола при помощи пары роликов, по типу пулеметаMG 42. Данная схема уже в послевоенный период также использовалась в нескольких экспериментальных автоматах в разных странах, но, во всех случаях, не прижилась из-за чрезмерной сложности. В результате сотрудниками аналитического отдела фирмы Маузер была разработана схема автоматики с полусвободным затвором, использующим пару роликов для его торможения в начальный период выстрела. В начале 1945 года на фирме Маузер были созданы несколько прототипов автомата «Gerät 06Н» с полусвободным затвором. Последний получил официальное обозначение Sturmgewehr 45 (Stg.45) и компания Маузер получила официальный заказ на его производство, но Германия капитулировала прежде, чем удалось начать серийное производство этого автомата. Нужно отметить, что по сравнению с первым немецким серийным автоматом Stg.44 новый автомат Stg.45 обеспечивал почти 50 % экономию ресурсов при его производстве, и был заметно легче.
По окончании второй мировой войны один из создателей Stg.45(M) Людвиг Форгримлер бежал во Францию, а затем, в начале 1950-х годов он переехал в Испанию, где на испанской государственной компании СЕТМЕ довел-таки свою конструкцию до серийного производства. Однако самым известным «потомком» Маузеровского «Прибора 06» стало семейство стрелкового оружия немецкой фирмы Хеклер-Кох, включающее в себя автоматические(штурмовые) винтовки HK G3, пистолетыпулеметы HK MP5 и еще целый ряд образов, часть из которых выпускается и поныне.
Автомат Stg.45(M) построен на основе автоматики с полусвободным затвором. Замедление открытия затвора осуществляется при помощи пары роликов, расположенных между относительно легкой боевой личинкой затвора и массивным телом затвора. В момент выстрела тело затвора под давлением возвратной пружины находится в крайнем переднем положении, своей передней скошенной частью вытесняет ролики из затвора наружу, в пазы в муфте ствола. В момент выстрела под давлением пороховых газов на дно гильзы боевая личинка начинает двигаться назад, увлекая за собой установленную в ней пару роликов. При этом за счет конфигурации пазов в муфте ствола ролики как бы вдавливаются в затвор, действуя на скошенную переднюю часть тела затвора и тем самым заставляя ее двигаться назад относительно боевой личинки. За счет большей массы тела затвора и соответствующей конфигурации деталей в первоначальный момент выстрела боевая личинка двигается достаточно медленно, а основная часть работы пороховых газов идет на разгон массивного тела -за твора. Ролики полностью «убираются» в затвор только к тому моменту, когда давление в стволе спадет до безопасных значений. После этого момента вся затворная группа(личинка и тело затвора) движутся назад как единое целое, извлекая стреляную гильзу и на обратном пути подавая в ствол новый патрон.
Ствольная коробка Stg.45 выполнена из штампованных стальных деталей с широким использованием сварки, ударно-спусковой механизм – курковый, обеспечивает ведение огня одиночными выстрелами и очередями. Приклад деревянный, выполнен по так называемой линейной схеме, при которой силы отдачи действуют на плечо стрелка линейно, уменьшая подброс ствола. При такой схеме приходится приподнимать прицельные приспособления над стволом, что в сочетании с довольно длинным магазином на 30 патронов существенно увеличивает профиль стрелка при стрельбе из положения лежа. Поэтому специально для Stg.45 кроме штатных магазинов на 30 патронов были разработаны и укороченные магазины на 10 патронов.
Heckler – Koch G3
Максим Романович Попенкер |
Штурмовые винтовки мира |

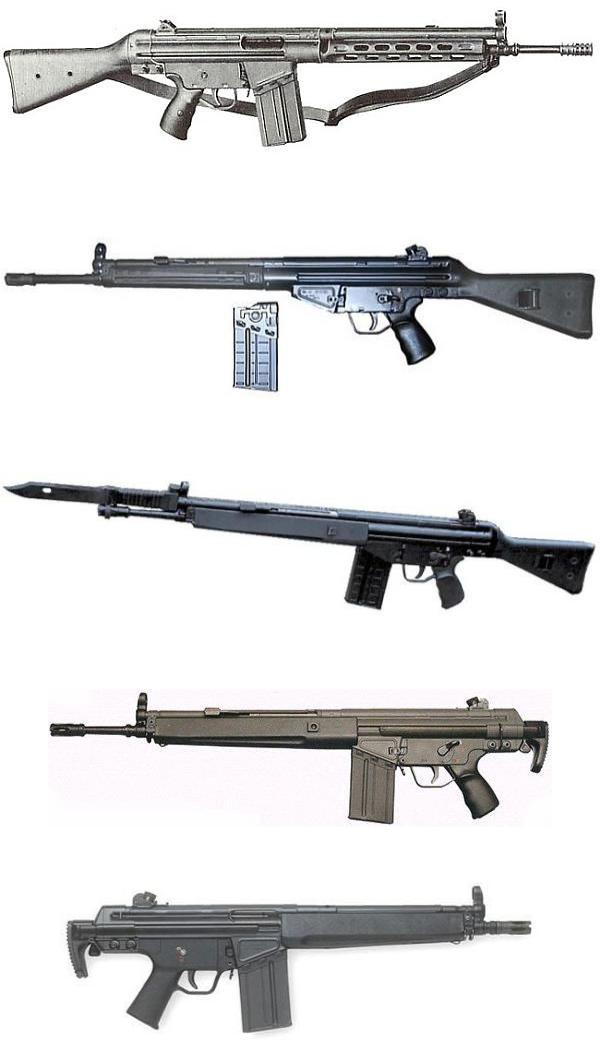

самый первый серийный вариант винтовкиG3, с металлическим штампованным цевьем и перекидным диоптрическим целиком
винтовка G3A3 – модифицированный вариант, с пластиковым вентилируемым цевьем и барабанным целиком
винтовка G3A3 с установленным штык-ножом и цевьем более современного дизайна
винтовка G3A4 – модификация с телескопическим (раздвижным) прикладом
Максим Романович Попенкер |
Штурмовые винтовки мира |
G3KA4 – укороченная винтовка с раздвижным прикладом. Также оснащена наиболее современным модулем УСМ, выполненным зацело с пистолетной рукояткой из пластика

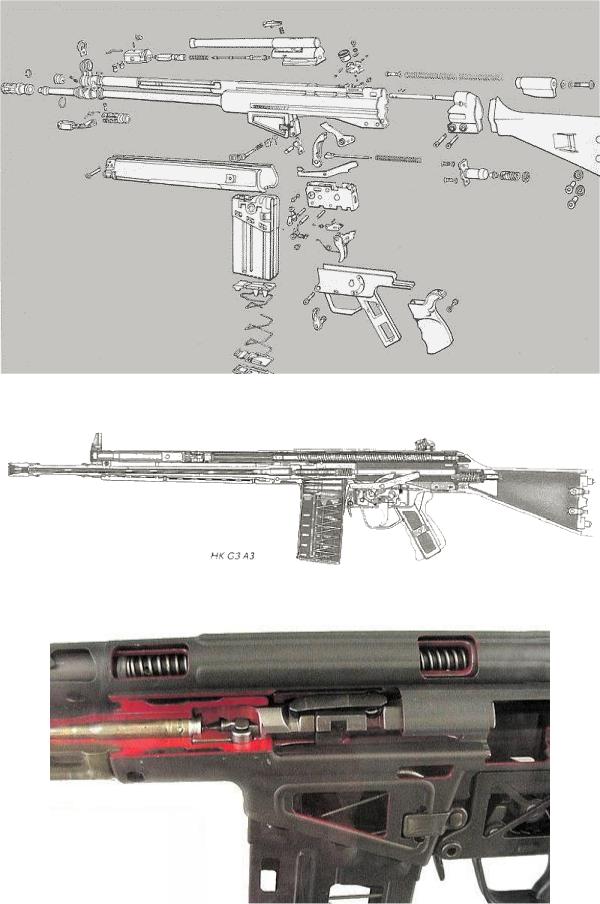

«взрывная» схема G3
схема G3 в разрезе
схема затвора G3
Максим Романович Попенкер |
Штурмовые винтовки мира |
Калибр:7.62×51 мм NATO (.308 win)Вес:4.5 кгДлина:1023 ммДлина ствола:450 мм (315 мм в варианте g3ka4)Емкость магазина:20 патронов
После принятия к середине1950-х годов американского патрона Т-65 (7,62×51 мм) в качестве стандартного винтовочно-пулеметного боеприпаса НАТО, ФРГ, как и другие страны блока НАТО, оказалась перед проблемой перевооружения. Попытка принять на вооружение в целях унификации бельгийскую винтовку FN FAL не удалась, так как бельгийцы (видимо, в отместку за недавнюю оккупацию Бельгии) отказались продать Германии лицензию на производство своей винтовки. Так как немцы, по очевидным причинам, хотели сами производить для себя оружие, им пришлось обратиться к другим имеющимся разработкам. Их заинтересовала, в частности, новейшая испанская автоматическая винтовка фирмы CETME, разработанная под руководством немецкого инженера Людвига Форгримлера. В 1957 году ФРГ приобрела лицензию на винтовку СЕТМЕ и по результатам проведенного тендера права на производство нового оружия получила новая фирмаHeckler und Koch из Оберндорфа, созданная «на развалинах» концерна Маузер. В 1959 году Вооруженные Силы ФРГ (Bundeswehr) принимают на вооружение новую винтовку под обозначениемG3 (Gewehr 3 – Винтовка модель 3). Параллельно на вооружение принимается и ее вариантG3A1, отличающийся только наличием выдвижного приклада вместо фиксированного наG3. С 1959 года и по 1995 винтовка G3 в различных модификациях состояла на вооружении Бундесвера, а с 1995 года ей на замену пришла штурмовая винтовка G36 калибра 5.56 мм НАТО разработки этой же фирмы. Кроме Германии, G3 состояла или состоит на вооружении в армиях более чем50 стран, включая Грецию, Пакистан, Португалию, Швецию. Норвегию, Иран и многие другие. G3 производилась по лицензии в таких странах как Иран, Пакистан, Греция, Турция. Сама фирма Хеклер-Кох производила винтовки G3 вплоть до 2000 или 2001 года, когда они окончательно исчезли из каталогов этой фирмы. Однако, до сих пор производятся и продаются по миру такие производные от конструкцииG3, как широко известный пистолет-пулемет HK MP-5, 5.56 мм автомат HK33, единые пулеметы HK21 и HK23, снайперские винтовки HK PSG-1
и HK MSG-90…
Основной причиной высокой популярности винтовки G3 по сравнению с ее основными конкурентами по блоку НАТО – бельгийской винтовкой FN FAL и американской М14, стали, помимо высоких боевых характеристик, еще и небольшая цена производства и обслуживания, связанная с широким использованием штамповки вместо дорогостоящей станочной обработки, простой конструкцией.
Винтовка G3 – автоматическое оружие, построенное на основе автоматики с полусвободным затором. Замедление открытия затвора осуществляется при взаимодействии пары роликов с хвостовиком ствола и затвором, состоящим из двух частей. При этом в первый момент ролики служат ускорителями задней части затвора, одновременно замедляя движение передней части затвора, удерживающей гильзу в патроннике. Сам патронник имеет продольные канавки(т. н. канавки Ревелли), призванные исключить «залипание» гильзы в патроннике. Общая схема автоматики была разработана в 1945 году на фирме Маузер, и более подробно описана в статье про7.62 мм винтовки СЕТМЕ. Ствольная коробка винтовки G3 выполнена штамповкой из стального листа. На ранних моделях корпус ударно-спускового механизма также был штампованный из стального листа, позже стал применяться пластиковый корпус УСМ, выполненный заедино с пистолетной рукояткой и спусковой ско-
бой. Корпус УСМ крепится к ствольной коробке штифтом и при неполной разборке откидывается вниз-вперед после отделения приклада с затыльником ствольной коробки. При необходимости корпус УСМ может быть легко отделен от оружия для ремонта или замены путем извлечения штифта, расположенного позади гнезда для магазина. Сам УСМ курковый, переводчик режимов огня служит и предохранителем, расположен на левой стороне корпуса УСМ. Штатно имеет 3 положения – «предохранитель» – «одиночные» – «очередь», однако имеются и варианты УСМ с дополнительным режимом огня с отсечкой очереди по3 патрона. Рукоятка заряжания складная, находится слева над стволом и не двигается при стрельбе. Прицельные приспособления на первых вариантах (G3 и G3А1) представляли собой мушку в кольцевом намушнике и перекидной открытый целик, на более поздних модификациях (G3А2, А3, А4) целик стал диоптрическим, в виде барабана с отверстиями для дальностей стрельбы 100, 200, 300 и 400 метров. Приклад с затыльником крепятся к ствольной коробке двумя штифтами и снимаются при разборке. Существует два основных варианта прикладов– нескладной из пластика (на моделях G3 и G3А2) и выдвижной телескопический, штампованный из стали с резиновым затылком (модели G3А1, G3А3). На самых ранних винтовках цевье было штампованным из металла, с отверстиями для охлаждения ствола. Позже цевье стало пластиковым, сперва также с отверстиями для охлаждения, на последних моделях – гладким, без отверстий. Ствол оснащен щелевым пламегасителем, использующимся также для метания винтовочных гранат. На него
Максим Романович Попенкер |
Штурмовые винтовки мира |
также может крепится штык-нож. Питание винтовки осуществляется из металлических магазинов на 20 патронов.
Специально для гражданского рынка фирма Хеклер-Кох выпускала только самозарядные варианты винтовки G3, известные сперва как HK 41, а затем HK 91.
Heckler&Koch HK 33 и HK 53

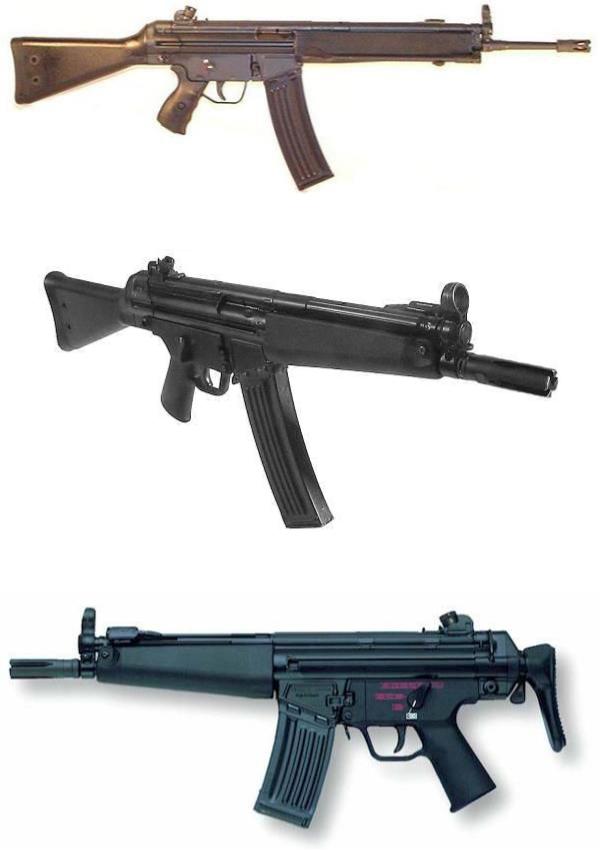

HK33A2
HK53A2
HK53A3 со складным прикладом
HK33HK33KHK53Калибр 5.56×45 мм (.223 Rem)5.56×45 мм (.223 Rem)5.56×45 мм (.223
