4.3.3. Характеристики работ сетевого графика
Основными характеристиками работ сетевого графика являются моменты их начала и окончания, а также резервы времени. Эти характеристики вычисляются на основе формул (4.3)-(4.8) и записываются в табл. 4.4. Проще всего это сделать в Excel. В строки 1 и 2 записываются заголовки таблицы. В блок ячеек A3 : B15 – шифры и продолжительности работ.
Следующие данные заполняются на основе сетевого графика (рис. 4.4). В ячейки C3 : C15 – записываются ранние сроки свершения начальных событий соответствующих работ, в ячейки F3 : F15 – поздние сроки свершения конечных событий соответствующих работ. В ячейки D3, E3, G3 помещаются формулы из табл. 4.3.
Т а б л и ц а 4.3
|
D3 |
E3 |
G3 |
|
= F3-B3 |
= C3 + B3 |
= F3 – C3 – B3 |
Эти формулы протягиваются на блоки ячеек D4 : E15 и G4 : G15. Свободные резервы времени в ячейках H3 : H15 проще всего вычислить по формуле (4.8).
Т а б л и ц а 4.4
Временные характеристики работ
|
|
A |
B |
C |
D |
E |
F |
G |
H | |
|
1 |
Шифр работы |
Продолжи-тельность |
Срок начала работы |
Срок окончания работы |
Резерв времени работы | ||||
|
2 |
|
работы |
ранний |
поздний |
ранний |
поздний |
полный |
свободный | |
|
3 |
(0,1) |
3 |
0 |
0 |
3 |
3 |
0 |
0 | |
|
4 |
(0,2) |
1 |
0 |
3 |
1 |
4 |
3 |
0 | |
|
5 |
(1,3) |
2 |
3 |
4 |
5 |
6 |
1 |
0 | |
|
6 |
(1,4) |
4 |
3 |
3 |
7 |
7 |
0 |
0 | |
|
7 |
(2,4) |
3 |
1 |
4 |
4 |
7 |
3 |
3 | |
|
8 |
(2,5) |
2 |
1 |
6 |
3 |
8 |
5 |
5 | |
|
9 |
(3,4) |
1 |
5 |
6 |
6 |
7 |
1 |
1 | |
|
10 |
(3,6) |
1 |
5 |
10 |
6 |
11 |
5 |
4 | |
|
11 |
(4,5) |
1 |
7 |
7 |
8 |
8 |
0 |
0 | |
|
12 |
(4,6) |
3 |
7 |
8 |
10 |
11 |
1 |
0 | |
|
13 |
(5,6) |
1 |
8 |
10 |
9 |
11 |
2 |
1 | |
|
14 |
(5,7) |
5 |
8 |
8 |
13 |
13 |
0 |
0 | |
|
15 |
(6,7) |
2 |
10 |
11 |
12 |
13 |
1 |
1 | |
На основе табл. 4.4 строится линейная карта сети (рис. 4.5).

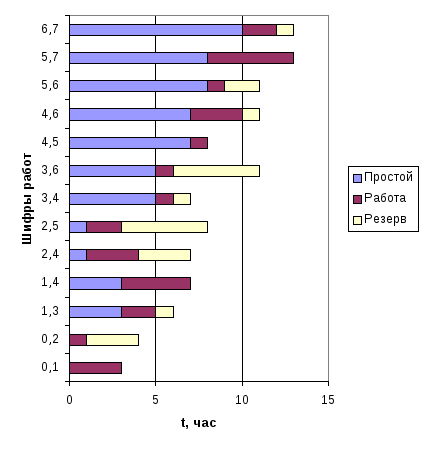

Р
ис.
4.5.Линейная карта сети
Для каждой работы, откладываемой по оси ординат, изображены три отрезка, которые соответствуют времени до раннего начала работы, ее продолжительности и полному резерву времени.
Карта сети может быть построена в среде Microsoft Excel. С этой целью
следует выделить данные из столбцов C B G в указанной здесь последовательности (эти столбцы целесообразно переписать);
произвести обращение к мастеру диаграмм;
выбрать линейчатую диаграмму с накоплением;
в пункте меню «Ряд» в графе «Подписи оси X:» заносится диапазон ячеек с данными столбца A;
указать заголовки осей координат и заполнить легенду, как показано на рис. 4.5.
