.pdfметр осей |
полевого п |
бороздного |
колес |
и усилена |
поперечина |
|
прицепа. |
|
|
|
|
|
|
П л у г |
н а в е с н о й |
« Па х а р ь » |
четырехкорпусный, |
агрегатн- |
||
руется с |
тракторами ДТ-54А, ДТ-75, |
Т-74. Глубина отвальной |
||||
вспашки до 27 см, безотвальной — до 40 |
см. |
Плуг рассчитан для об |
работки почв с удельным сопротивлением до 0,9 кгс/см2. Обычно его используют при создании защитных лесных насаждений. Плуг укомплектован четырьмя, основными безотвальными и четырьмя сменными обычными корпусами с отвалами, четырьмя предплужни ками и дисковым ножом.
В рабочее и транспортное положение плут переводится гидро подъемником трактора.
Клемешным плугам общего назначения относится также плуг
на в е с н о й ПКС-4-35, описание которого приведено па стр. 109. Лемешные плуги специального назначения. К. ним относятся
плантажные плуги ПГ1Н-40, ПП-50, ППУ-50А, предназначенные для глубокой обработки почвы, в связи с чем описание их дано на стр. 105, 106. Там же приведено описание рыхлителей РН-60, РТН-2-25, РЛД-2, РЛН-50, применяемых как на открытых площа дях, так п на вырубках.
§ 20. МЕХАНИЗАЦИЯ ОБРАБОТКИ ПОЧВЫ НА ВЫРУБКАХ
Различаются следующие группы вырубок, применительно к ко торым определяют агротехнику, технологию работ и машинную тех нику.
I. Сухие почвы на песчаных и каменистых породах.
II. Свежие почвы на супесчаных легкосуглинпстых материнских породах.
III. Влажные и временно переувлажненные почвы.
IV. Избыточно-увлажненные почвы в различных по механиче скому составу и происхождению материнских наносах с мощным перегнойным горизонтом.
V. Вырубки и не покрытые лесом площади с торфяными почва ми после осушения.
В каждой из вышеуказанных групп выделяются категории лесокультурных площадей, влияющие на агротехнику, технологию обра ботки почвы и применяемые машины и орудия:
а) не покрытые лесом площади, поляны, прогалины, на которых до начала работ по обработке почвы не требуется проведение ка ких-либо мероприятий;
б) свежие вырубки с количеством пней до 600 на 1 га, на кото рых требуется предварительная расчистка полос от валежника и по рубочных остатков;
в) свежие вырубки с количеством пней более 600 на 1 га, на ко торых требуется полосная раскорчевка пней и расчистка полос от валежника и порубочных остатков;
80
г) старые вырубки, возобновившиеся второстепенными листвен ными породами, высота которых не превышает 2,5 м, с частично разложившимися пнями, на которых требуется полная полосная раскорчевка пней и расчистка полос от валежника и порубочных
остатков.
Предварительная полосная расчистка площадей от пней, валеж ника и порубочных остатков необходима, так как без этого невоз можно применять средства механизации.
§ 21. ОБЗОР КОНСТРУКЦИЙ МАШИН И ОРУДИЙ ДЛЯ ОСНОВНОЙ ОБРАБОТКИ ПОЧВЫ НА ВЫРУБКАХ
I группа типов лесорастительных условий (на вырубках с сухи ми почвами). Почвы этой группы обрабатывают для удаления на почвенного покрова за пределы обрабатываемых полос и создания благоприятных условий для прорастания семян или нормальной за делки корневой системы сеянцев.
В таких условиях достаточно провести минерализацию поверх ности почвы путем сдирания напочвенного покрова на глубину 3—10 см на полосах шириной 0,2—0,8 м с расстоянием между сере динами полос 4—5 м. Образующиеся минерализованные почвы слу жат или для посева и посадки леса, или для содействия естествен ному возобновлению леса.
Подготовку почвы в этих типах лесорастительных условий про
водят покровосднрателямп (рыхлителями и |
другими |
орудиями) |
РЛД-2 и ЛСТ-2А. |
РЛД-2 |
применяют |
Р ы х л и т е л ь н а в е с н о й д и с к о в ы й |
для первичной обработки почвы на свежих незадернелых и слабозадернелых вырубках с целью искусственного восстановления леса или содействия естественному возобновлению леса. Специальными сеялками, устанавливаемыми на рыхлителе, можно при рыхлении почвы высевать семена хвойных пород. Рыхлитель используют так же для подновления противопожарных минерализованных полос.
Его навешивают на тракторы ТДТ-40М, ТДТ-55, ДТ-54А, ДТ-75,
Т-74.

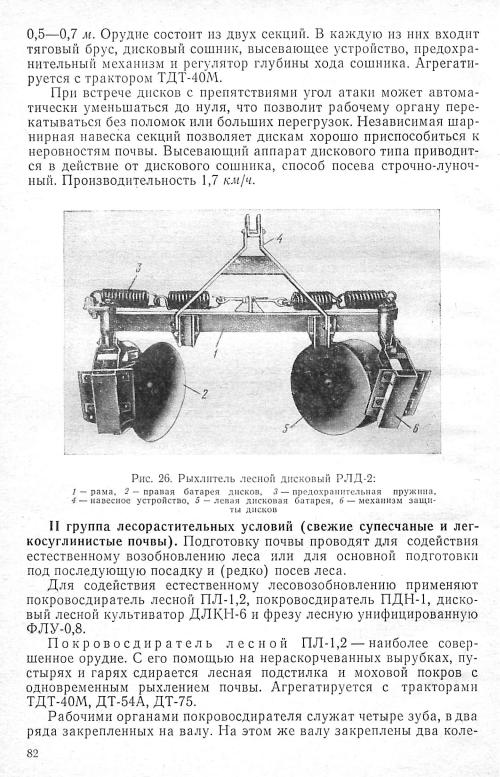

Рабочие органы рыхлителя (рис. 26) — две дисковые батареи, каждая из которых состоит из двух сферических дисков. Батареи поставлены под углом 20—30° к линии движения, при встрече с пре пятствиями (корни, камни) угол автоматически изменяется, и диски свободно перекатываются через препятствие.
Ширина захвата каждой батареи до 0,7 м, глубина обработки почвы до 15 см, производительность 3 км/ч минерализованной па хоты.
П о к р о в о с д и р а т е л ь - с е я л к а д в у х р я д н а я н а в е с на я ПСТ-2А отличается от рыхлителя навесного дискового РЛД-2 тем, что его можно использовать только для образования минерали зованных полос на глубину 0,5—2 см на легких незадернелых вы рубках и гарях с одновременным посевом семян хвойных пород. Агрегат образует ширину междурядий 1,6—2,0 м с шагом посадки
81
![](/html/65386/283/html_n_zbiSk8nm.xa6W/htmlconvd-FdfyeC83x1.jpg)
![](/html/65386/283/html_n_zbiSk8nm.xa6W/htmlconvd-FdfyeC84x1.jpg)
![](/html/65386/283/html_n_zbiSk8nm.xa6W/htmlconvd-FdfyeC85x1.jpg)
тяжестью двух ящиков, находящихся на раме, которые.наполняют ся балластом.
На культиватор могут устанавливаться две сеялки: для одновре менного рыхления и высева семян.

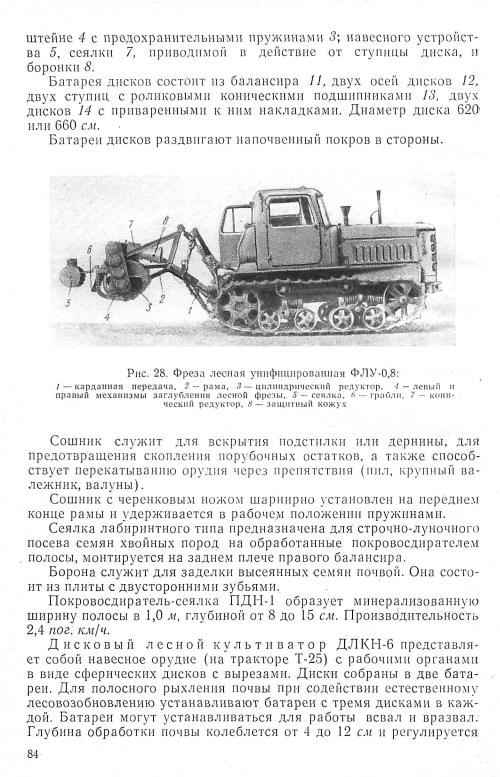

Фр е з а л е с н а я у н н ф и ц и р о в а н н а я ФЛУ-0,8 (рис. 28) предназначена для основной полосной обработки почвы под лесныекультуры, для работ по содействию естественному возобновлению леса, рыхлению междурядий при уходе за лесными культурами, а также для подновления противопожарных полос.
