.pdf§ 43. МЕХАНИЗИРОВАННЫЕ СРЕДСТВА ДОСТАВКИ РАБОЧИХ-ПОЖАРНИКОВ И СРЕДСТВ ПОЖАРОТУШЕНИЯ К МЕСТУ ЛЕСНЫХ ПОЖАРОВ И НЕПОСРЕДСТВЕННОГО ПОЖАРОТУШЕНИЯ
Для доставки рабочнх-пожарииков и средств пожаротушения к месту лесных пожаров и непосредственного пожаротушения слу жат вездеходы, способные при высокой транспортной скорости пре одолевать значительные препятствия; специальные лесные автоцис терны, имеющие высокие скорости, но не способные преодолевать значительные препятствия, как вездеходы; съемные пожарные цистерны, перевозимые на автомобилях по обыкновенным автодоро-
< 2 J
Рис. 68. Схема лесопожарного агрегата ТЛП-55:
/ — трелевочный |
трактор ТДТ-55 с бульдозером и |
задней навеской, |
2 — насосная |
установ |
|
ка, 3 — кузов с |
баками, контейнерами н сиденьем, |
4 — орудие плунжерного |
типа, |
5 —комп |
|
|
лект съемного противопожарного оборудования |
|
|
|
|
гам, п съемные пожарные цистерны, |
монтируемые |
па |
тракторах с |
небольшим радиусом обслуживания.
На базе трелевочного трактора ТДТ-55 разработай лесопожар ный агрегат ТЛП-55. Ои предназначен для борьбы с лесными пожа
рами в таежной зоне, |
преимущественно в районах |
лесозаготовок. |
|
А г р е г а т ТЛП-55 |
(рис. 68) состоит из следующих |
основных |
|
узлов: трелевочного трактора ТДТ-55 с бульдозером |
и |
задней на |
веской 1, насосной установки 2, кузова с баками-контейнерами ем костью 1000 л и сидениями 3, орудия плужного типа 4 и комплекта съемного противопожарного оборудования 5.
С помощью агрегата производится локализация лесного пожа ра следующими способами: прокладкой минерализованной полосы вдоль кромки пожара шириной 2,0 м, прокладкой комбинированной заградительной полосы путем минерализации почвы и смачивания напочвенного покрова огнегасящими жидкостями шириной 10,0 и/, прокладкой опорных полос с последующим пуском отжига. Агрегат может использоваться для локализации торфяных пожаров, а так же для создания защитных противопожарных полос при устройстве противопожарных разрывов. При локализации лесных низовых пожаров агрегат прокладывает заградительную полосу вдоль кром
170

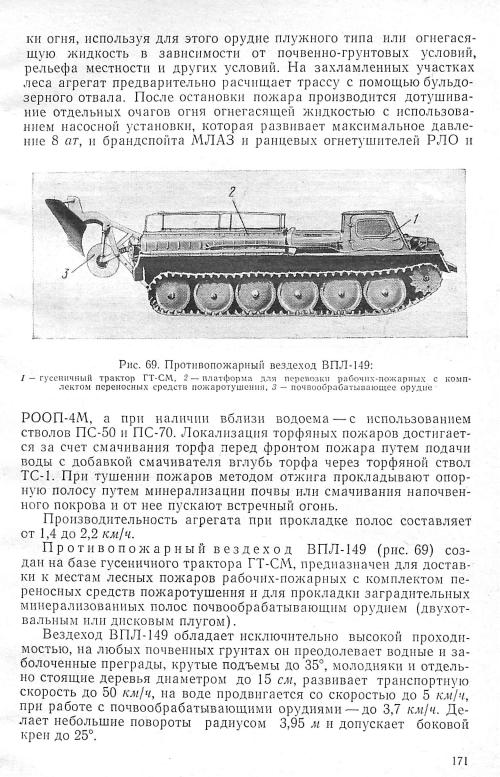

Вездеход обслуживают механик-водитель и 7 рабочих-пожар- ных.
В комплект лесопожарного оборудования входят емкости для огнегасящей жидкости, мотопомпы, ранцевые опрыскиватели, огне тушители, зажигательные аппараты, бензомоторная пила «Друж ба», ручной лесорубочный инвентарь и др.
П о ж а р н а я л е с н а я а в т о ц и с т е р н а АЦЛ-147 также предназначена для доставки к месту пожара средств пожаротуше ния и рабочих-пожарных. Помимо этого, с помощью машины про кладываются заградительные минерализованные полосы дисковы ми плугами, входящими в состав основных агрегатов автоцистерны.
Машина смонтирована на шасси грузового автомобиля ГАЗ-61-01. Основными узлами и агрегатами служат пожарный на сосный агрегат ПНА-3/80, привод к насосу, механизм управления двигателем из насосного отделения вакуумной системы, бак цистер ны, противопожарное оборудование, гидросистема, навеска, почво обрабатывающее оборудование.
Пожарный насосный агрегат ПНА-3/80 состоит из однозавиткового центробежного насоса левого вращения и редуктора, установ ленного под задним сиденьем кабины для рабочих-пожарных.
Агрегат работает следующим образом. Вода поступает к рабо чему колесу через всасывающий патрубок, от него — в спиральную камеру корпуса, далее в напорный патрубок и трубопровод водокоммуникации. Вода сливается из полости насоса через сливной краник.
Механизм управления двигателем из насосного отделения уста новлен под передним сиденьем и состоит из сцепления дроссельной заслонки карбюратора.
Вакуумная система служит для первоначального заполнения пожарного насоса водой при работе автоцистерны от водоема. Бакцистерна предназначена для доставки к месту пожара воды или ог негасящей жидкости. Емкость 980 л.
Противопожарное оборудование размещается в отсеках кузова, кабине для рабочих-пожарных и на крыше автоцистерны.
Гидросистема предназначена для осуществления подъема, опус кания и прижима рабочего органа.
Навеска почвообрабатывающего орудия служит для присоедине ния дискового плуга и обеспечения нужного его положения в работе и при транспортировке.
Плут дисковый состоит из рамы, двух сферических дисков, опорного катка, чистиков-отвалов.
Агрегат развивает наибольшую скорость 80 км/ч, имеет 8 мест для размещения рабочих-пожарных. Технологическая последова тельность работы автоцистерны сводится к следующему. Перед на чалом работы пожарная автоцистерна встает на стояночный тор моз с работающим двигателем; выжимается педаль сцепления; ус танавливается нейтральная передача в раздаточной коробке; включается коробка отбора мощности на иасос; плавно опускается педаль сцепления, после чего водитель устанавливает небольшие
172
обороты двигателя, так как работа насоса без воды на больших скоростях недопустима; водитель выходит из кабины автомобиля, входит в кабину для рабочих-пожарных и переводит рычаг сцепле ния на себя до отказа; присоединяет всасывающий рукав одним кои-
Рнс. 70. Схема размещения противопожарного оборудования на ЦОС:
I — средний контейнер, ’ — малый контейнер, 3 — цистерна, 4 — ранцевый огнетушнтельопрыскнватель пневматического действия, 5 - зажигательный аппарат, 6 - четырехместное сиденье, 7 —лопата, 5 -топор,-9 - поперечная пила, 10 -^тЗольшой контейнер
цом к всасывающему патрубку, а другим к всасывающей сетке и опускает его в водоем; прокладывает напорную рукавную линию к кромке пожара; включает вакуумную систему, прибавляет газ обо рота двигателя; включается сцепление двигателя. После того как насос разовьет напор, плавно открывается вентиль напорной ли-
нип. Для обеспечения падежной локализации пожара прокладыва
ют минерализованную полосу с помощью |
дискового рабочего ор |
гана. |
|
Для тушения лесных пожаров в районах с развитой сетью дорог |
|
применяется ц и с т е р н а ЦОС (рис. 70), |
оборудованная комплек |
том лесопожарных средств для доставки |
их и рабочих-пожарных |
к месту пожара. |
|
Рис. 71. |
Схема размещения пожаро-технического |
вооружения на цистерне по |
|||||||
|
|
|
жарной лесной тракторной ЦПТЛ-2: |
|
|
|
|||
1 — бидон |
стальной |
20 л, 2 — ящик |
инструментальный, |
3 — ящик |
для аптечки, |
4 — рукав |
|||
льняной |
выкидной, |
5 —угольник, 6 — разветвление Р-70, |
7 —головка |
соединительная пере |
|||||
ходная, |
8 —стол, 9 — рукав выкидной с головками, |
10 — рукав |
всасывающий, |
11 — рукав |
|||||
выкидной, |
12 — лом, |
13 — топор, 14 — ведро, 15 — лопата |
штыковая, |
16 — пила |
поперечная, |
||||
17 — ранцевый опрыскиватель лесной, |
18 — ранцевый |
опрыскиватель |
РООП, 19— бачок для |
||||||
горючего, |
20 —мотопомпа МЛАЗ-100, |
2/ —мотопила |
«Дружба», |
22 — всасывающий рукав, |
23 — зажигательный аппарат
Средством для перевозки цистерны ЦОС служит любой борто вой грузовой автомобиль грузоподъемностью от 2 тс.
Емкость цистерны 1000 л, жидкость с помощью мотопомпы мо
жет подаваться на расстояние до 500 м. |
т р а к т о р н а я |
|||
Ц и с т е р н а |
71) |
п о ж а р н а я |
л е с н а я |
|
ЦПТЛТ-2 (рис. |
имеет то же назначение, что и другие цистерны. |
Особенность ее состоит в том, что она устанавливается на тракторы ТДТ-75, которые на пожароопасный период превращаются в лесо пожарный агрегат. Цистерна имеет насос НШН-600, мотопомпы, бензопилу «Дружба» и другое пожарно-техническое вооружение. Емкость цистерны — 3 м3 воды.
174
Цистерна может следовать по дорогам, где пройдет трелевочный трактор, по трелевочным волокам, иераскорчеванным вырубкам, рединам и гарям, преодолевать подъемы и спуски до 20°. Однако из-за невысокой скорости движения можно обслуживать объекты в радиусе не более 25 км.
§ 44. ОБОРУДОВАНИЕ СРЕДСТВ ПОЖАРОТУШЕНИЯ
Средства пожаротушения подразделяются на следующие груп пы: механизмы для подачи воды (мотопомпы); зажигательные ап параты; механизмы для бурения и закладки шпуров, механизмы для локализации подземных (торфяных) пожаров, ранцевые опрыс киватели и огнетушители.
Мотопомпы
П р о т и в о п о ж а р н а я м о т о п о м п а п е р е н о с н а я л е с н а я ПМП-Л (рис. 72) предназначена для заправки водой пожар ных емкостей из водоемов и подачи воды по пожарным рукавам
Рис. 73. Малогабаритная лесная мотопомпа МЛ-100 (МЛАЗ):
/ —всасывающая линия, |
2 — выкидная |
линия, 3 —шестеренчатый |
насос, 4 — зарядное |
|
устройство, 5 — крышка |
бензобака, 6 — бензобак, 7 —регулятор |
гааа, |
8 — соединительный |
|
хомут, 9 — опора-рукоять, |
10 — соединительная муфта, |
11 —шайба |
176
при непосредственном тушении лесного пожара. Кроме того, мото помпу можно использовать для полива лесных питомников.
Мотопомпа ПМП-Л отличается от других мотопомп аналогично го назначения устройством водозаборного рукава. На его конце помещен осевой нагнетательный насос для ускорения запуска мото помпы в работу. Сухой вес агрегата без рукавов с осевым насосом
13,7 кг; дальность выброса струи |
воды |
12—25 м. Производитель |
ность на слив — 370 л/м, при |
работе |
с брандспойтом — 200— |
270л!мин.
Мо т о п о м п а МЛ-100 предназначена для тушения лесных по
жаров водой и заправления ранцевых пневматических огнетушите лей водой или химическими растворами. Основные части мотопом пы: двигатель от пилы «Дружба» с пильным редуктором, бензо бак, шестеренчатый иасос с всасывающей напорной линией (рис. 73). Мотопомпа с всасывающим рукавом упаковывается в контейнер, приспособленный для переноски за плечами.
Зажигательные аппараты
З а ж и г а т е л ь н ы й а п п а р а т ф и т и л ь н о - к а п е л ь н ы й т р у б ч а т ы й ЗА-ФКТ (рис. 74) предназначен для зажигания на почвенного покрова при локализации лесных и степных пожаров способом встречного огня.
Рис. 74. Фитильно-капельный трубчатый зажигательный аппарат ЗА-ФКТ:
/ —пробка с воздушным клапаном, 2 - рукоятка, 3 — емкость, 4 — конус, 5 — гнездо, 6 — корпус топливного клапана, 7 —горелка, 3 — игольчатый топлив ный клапан, 9 — штанга, 10 — вороток
К основным частям аппарата относится емкость для горючей смеси, состоящей из 50—60% автомобильного бензина и 40—50% тяжелых нефтепродуктов (дизельное масло, автол, топочный мазут и др.).
Емкость выполнена в виде трубы с конусом и гнездом на конце,
вкоторое вставляется корпус топливного клапана с фитнлыю-ка- пельиой горелкой. Горелка имеет вид изогнутой трубки с прорезью,
внее помещают фитиль из стекловолокна с пустотелой сердцеви ной. Горючее из емкости поступает в горелку самотеком при откры
177
том игольчатом топливном клапане, управление которым осущест вляется через штангу. Конец штанги выведен с противоположного конца трубки п имеет вороток. К трубке приварена сообщающаяся с йен более тонкая н короткая трубка, которая служит рукояткой зажигательного аппарата. На конце трубки имеется заправочное отверстие, в пробку которого встроен воздушный клапан, пропуска ющий воздух в емкость взамен израсходованного горючего. Общая емкость резервуара для горючего составляет 4,4 л.
Pirc. 70. Схема зажигательного аппарата ЗА-ФК:
I — игольчаты» |
клапан, |
2 —воздушный клапан, 3 — крышка, |
•/ — пряжка. |
|||
5 |
— подсумок, |
6 —гайки |
накидные. |
7 — лпнексиновая |
трубка, |
8 — емкость, |
9 |
— металлический рукав, 10, 11 - |
перфорированные |
трубки, |
12 - фитиль |
3 а ж и г а т е л ь н ы й а п п а р а т ф и т и л ь н о - к а п е л ьн ы и ЗА-ФК (рис. 75) предназначен для тех же целей, что и ЗА-ФКТ. Он очень удобен для пуска встречного огня и создания опорной по лосы. В качестве топлива применяется смесь бензина с автолом в соотношении 2: 1. Вес аппарата без горючего 1,6 кг, а в заправлен ном состоянии 3,1 кг. Благодаря его незначительному весу рабочим, снабженный опрыскивателем, способен создать опорную полосу п одновременно пускать огонь от нее. Во время работы рабочий дер
178
жит аппарат за рукоятку так, чтобы горелка волочилась по почве по намеченной трассе; за аппаратом остается полоса горящих ка пель топлива, от которых загорается напочвенный покров. Величина
пламени регулируется топливным клапаном.
З а ж и г а т е л ь н ы й а п п а р а т ЗА-1М служит для тех же це лей, что и другие зажигательные аппараты, но в качестве горючего здесь применяется осветительный керосин, что делает его примене ние наиболее удобным. Работает аппарат по принципу паяльной
лампы.
Зажигательный аппарат ЗА-1М представляет собой металличе ский резервуар, имеющий вид цилиндрического бачка со сфериче ским днищем. Сверху бачка расположена заливная горловина, руч ной воздушный насос, манометр со шкалой деления. На днище бачка установлен тройник с запорным игольчатым краном. К труб ке тройника присоединен гибкий шланг, который связан с трубча той штангой, оканчивающейся горелкой. Для розжига в резервуар насосом накачивается воздух до 2 ат, затем открывают игольчатый кран-регулятор горелки п вытекающим керосином смачивают под ручный горючий материал. После этого кран закрывают н горелку прогревают на костре в течение 5—8 мин. Разогрев горелку, посте пенно открывают игольчатый кран и выходящие пары керосина, за гораясь, образуют факел пламени.
§ 45. МЕХАНИЗМЫ ДЛЯ БУРЕНИЯ И ЗАКЛАДКИ ШПУРОВ ДЛЯ ЛОКАЛИЗАЦИИ ПОДЗЕМНЫХ ПОЖАРОВ
Мо т о бур БМ-1 (рис. 76) предназначен для изготовления шпу ров на глубину до 70 см при взрывном способе тушения лесных по
жаров и корчевания пней. |
агрегата на базе |
двигателя |
|||
Он выполнен в виде |
переносного |
||||
бензомоторной пилы «Дружба». Сухая масса мотобура |
(без бура |
||||
вов) 12 кг; масса буравов: диаметром |
50 мм ■— 1,5 кг, |
диаметром |
|||
80 мм — 2,2 кг. |
На изготовление одного шпура требуется затратить |
||||
от 10 до 40 сек. |
с т в о л |
СТ-1 (рис. 77) предназначен для локали |
|||
Т о р ф я н о й |
|||||
зации подстилочно-гумусовых пожаров |
с глубиной |
прогорания до |
|||
120 см. |
|
|
|
укомплектован |
|
Агрегатируется с мотопомпой МЛ-100 (МЛАЗ), |
|||||
ной выкидным |
рукавом |
диаметром 26 мм. При использовании с |
|||
другими мотопомпами в рукавную линию включается |
переходник |
||||
под рукав диаметром 26 мм. |
|
|
|
Локализация очага горящего торфа достигается путем последо вательного ввода воды в почву с помощью погружаемого в нее тор фяного ствола.
Смачивание торфа достигается за счет увеличения смачиваю щей способности воды путем добавления к ней небольшого количе ства (до 3%) поверхностноактивных веществ-смачивателей, а так же благодаря тому, что вода с добавлением смачивателя нагнета ется непосредственно в глубокие слои торфа.
