.pdfРабочими органами культиватора служат сферические диски. При движении агрегата трактор движется по пластам над рядка ми растении. Дисковые батареи культиватора обрабатывают плас ты ы частично дно борозды па глубину 6—8 см; ширина захвата 1,7 м. Рабочие органы устанавливают как под утлом атаки, так и с наклоном ко дну борозды. При встрече с препятствиями диско вая батарея отклоняется назад.
Уход за культурами можно проводить как «всвал», так и «вразвал». Производительность 2,6 км/ч.
К у л ь т и в а т о р б о к о в о й КБЛ-1 предназначен для рыхле ния почвы н уничтожения травянистой сорной растительности в ря дах и защитных зонах лесных культур высотой от 0,1 до 1,5—2,0 м на легких и средних почвах в условиях ровного или волнистого рельефа со склонами не более 4° в поперечном и 12° в продольном направлениях. Культиватор агрегатнруется с тракторами «Бела русь», его монтируют с правой стороны трактора. Обрабатывает один ряд растений. Его можно применять в одном агрегате с какимлибо культиватором для сплошной или междурядной обработки, обеспечивая таким образом одновременную обработку рядка куль тур п междурядья.
Культиватор боковой КБЛ-1— новый тип орудия, он принят к производству только в 1972 г.
Основные узлы и детали бокового культиватора: рама арочно го типа, которая крепится к боковым лонжеронам трактора в пе редней его части при помощи кронштейна; устройство для подъема рабочих органов в транспортное положение, которое состоит из двух гидроцилиндров; ротационные рабочие органы.
Каждый ротационный рабочий орган состоит из звезды с ло пастями, установленной на валу, который свободно вращается в корпусе-стойке на подшипниках.
Культиватор обеспечивает ширину захвата 0,6—0,7 м, глубину
обработки почвы до 8 см. Производительность 8—11 км/ч. |
иредн а- |
||
К у л ь т и в а т о р р о т а ц и о н н ы й |
л е с и о й |
КРЛ -1 |
|
зпачеп для обработки почвы в рядах |
молодых лесных культур и |
||
защитных лесных насаждений в лесостепной, степной и |
полупы- |
||
стынной зонах. |
|
|
|
Агрегатнруется с тракторами «Беларусь». |
узлов и деталей |
||
Культиватор состоит из следующих основных |
(рис. 37): опорных колес 1 с чистиками 2 и механизмами регулиров ки глубины хода 3, обтекателя 4, навесного устройства 5, рамы 6, стоек крепления рабочих органов 7 и многолопастных рабочих ор ганов 8. Многолопастные рабочие органы или каркасно-проволоч ные, которыми комплектуется культиватор, закрепляются па валах 9, расположенных в стойках корпусов. Валы 9 установлены в стой ках на подшипниках 10, что дает возможность вращаться рабочим органам во время работы культиватора.
Обработка почвы проходит по следующей технологической схе ме. Весной, при первой культивации междурядий, ряды древесной посадки окучивают (высота валика от 8 до 15 см) односторонними
100
![](/html/65386/283/html_n_zbiSk8nm.xa6W/htmlconvd-FdfyeC102x1.jpg)
![](/html/65386/283/html_n_zbiSk8nm.xa6W/htmlconvd-FdfyeC103x1.jpg)
в междурядьях шириной 2 м и более; культивацию в рядках рас тений в возрасте до 5 лет с сохранением необходимой защитной
зоны.

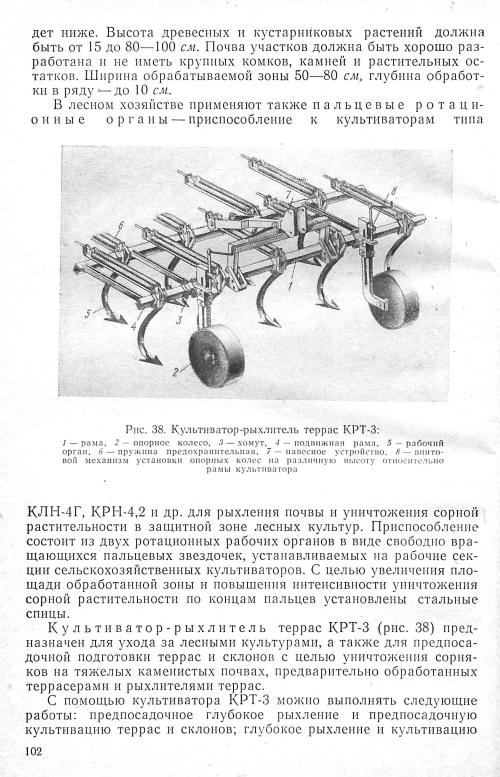

Культиватор-рыхлитель состоит из следующих основных узлов и деталей (рис. 38): рамы 1, опорных колес 2, хомутов крепления 3, подвижной рамы 4, рабочих органов 5, предохранительных пру жин 6; навесного устройства 7 и винтовых механизмов 8 установки опорных колес на различную величину по высоте относительно ра мы культиватора с целью установки рабочих органов на различную
глубину обработки почвы.
Рабочие органы культиватора снабжены пружинными предохра нителями, что позволяет проводить глубокое рыхление и культива цию тяжелых каменистых почв IV—V категорий.
Рабочие органы культиватора можно устанавливать на раме на различном расстоянии друг от друга, а также регулировать шири ну рамы от 1,5 до 3 м, поэтому культиватор можно применять для
обработки террас различной ширины, |
междурядий и культур в |
|
рядках. |
к у л ь т и в а т о р |
РКП-1 предназначен для |
Р о т а ц и о н и ый |
||
рыхления почвенной |
корки на посевах |
в лесных питомниках при |
безгрядковом и грядковом строчных посевах с различным разме щением строчек посева.
Ротационный культиватор — навесное орудие, состоит из рамы, передней и задней батареи ротационных рыхлителей и решетки за щитной.
Машина навешивается на колесные трактора, оборудованные гндронавеской.
Ширина захвата орудия — 1188 мм, глубина рыхления — от 1 до б см.
§25. ГЛУБОКОЕ РЫХЛЕНИЕ ПОЧВЫ.
ОБЗОР КОНСТРУКЦИЙ МАШИН И ОРУДИЙ ДЛЯ ГЛУБОКОГО РЫХЛЕНИЯ
Глубокое рыхление почвы применяют как в равнинных усло виях, так и на склонах и на песках, как основное агротехническое мероприятие, так и как подсобное — перед первичной вспашкой, проходом террасирующего агрегата, обнаружением и удалением из верхнего пахотного горизонта крупных камней.
Глубокое рыхление почвы проводят самыми разнообразными машинами, но все они должны не перемешивать нижний взрыхлен ный слой почвы с поверхностным слоем; не допускать сдирания и сгруживания перед рабочими органами верхнего плодородного слоя почвы и растительных остатков; обладать высокой прочностью и жесткостью и возможностью углубляться до 80 см при устойчивом ходе рабочих органов.
Рыхлители могут быть навесными и прицепными, размещаться впереди и сзади трактора, выполнять одну или несколько операций (террасеры-рыхлители).
103
![](/html/65386/283/html_n_zbiSk8nm.xa6W/htmlconvd-FdfyeC105x1.jpg)

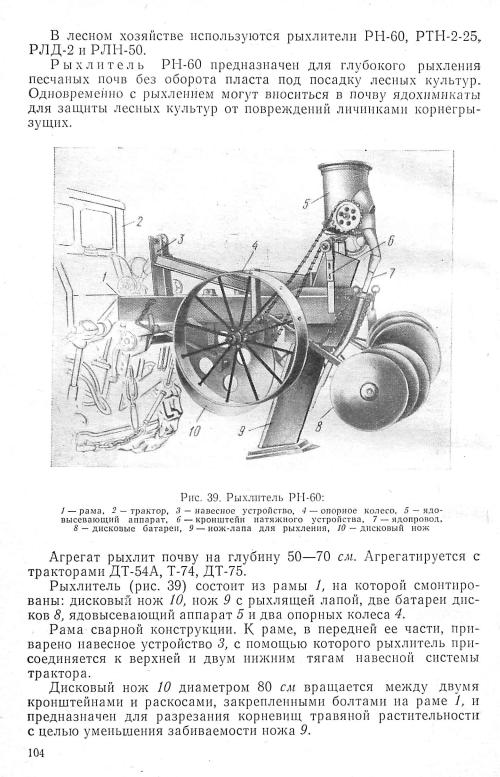

Нож 9 с лапой предназначен для рыхления почвы. Лапа при соединяется к нижней части ножа восемью болтами М12 с потайной
головкой и квадратным подголовком. |
Передняя и |
задняя |
части |
||
лапы одинаковы, что позволяет, поворачивая ее на |
180°, вдвое уве |
||||
личить срок службы лапы. |
|
|
|
|
рамах, |
Дисковые батареи 8 смонтированы на двух отдельных |
|||||
которые шарнирно закрепляются в гнездах |
рамы |
1. |
Назначение |
||
дисков — закрывать след, остающийся |
после |
прохода |
ножа 9, и |
подрезать травяную растительность в пределах взрыхленной поло сы. В транспортном положении батареи дисков удерживаются це
пями.
Ядовысевающий аппарат представляет собой стандартный ап парат АТ-1, применяемый в сельскохозяйственных машинах для высева минеральных порошкообразных удобрений. Аппаратом, ус тановленным на рыхлителе, высевают порошкообразные ядохими каты для борьбы с личинками корнегрызущих. Он крепится на кронштейне рамы 1 так же, как и на культиваторах-растениепита- телях. Норма высева ядохимикатов регулируется тем же регуля тором, что и норма высева порошкообразных удобрений.
Р ы х л и т е л ь т е р р а с РТН-2-25 используется для глубокого рыхления полотна, террас без оборота пласта на глубину 45—70 см для посадки саженцев лесных и плодовых культур. При рыхлении одновременно вносятся органические и органо-минеральные удоб рения. Навешивается на трактор Т-ЮОМГС.
Р ы х л и т е л ь л е с н о й н а в е с н о й РЛН-50 предназначен для рыхления более легких песчаных, супесчаных и суглинистых почв на нераскорчеванных вырубках, прогалинах и рединах. Он агрегатируется с тракторами ТДТ-40М, ЛХТ-55, ТДТ-75, ДТ-75,
Т-74.
Рыхлитель имеет рамы с навесным устройством, нож с рыхлительной лапой, две дисковых батареи.
При движении рыхлителя нож рыхлящей лапы разрезает перед собой живой покров, порубочные остатки, корни, а рыхлящая ла па рыхлит почву на глубину до 50 см. Дисковые батареи обраба тывают взрыхленный слой почвы по сторонам от рыхлящей лапы.
Ширина минерализованной полосы, образуемой рыхлителем РЛН-50, — до 1,5 м\ производительность — до 3 км/ч.
Наряду с рыхлителями основным орудием для глубокого рых ления (на 40—70 см) почвы при создании защитных лесонасажде ний в засушливых районах страны с преобладанием солонцеватых и каштановых почв применяют специальные (плантажные и ярус ные) плуги: плантажные навесные ППН-40, ППУ-50А, ППН-50 и плуг ярусный навесной ПТН-40.
П л у г п л а н т а ж н ый н а в е с н о й ППН-40 в основном при меняется для глубокой (до 45 см) обработки почвы в полезащит ном лесоразведении. Он агрегатируется с тракторами ДТ-54А, ДТ-75, Т-74. На раме плуга смонтированы основной корпус, пред плужник, дисковый и черенковый ножи, механизм регулировки хо да плуга, опорное колесо и подножка. Корпус плуга имеет стойку,
105
к которой прикреплены лемех, отвал, долото и полевая доска. Предплужник, представляющий собой корпус шириной 27 см с от валом полувпнтового типа, служит для снятия верхнего слоя почвы и сбрасывания его на дно борозды, которая образуется основным корпусом. Впереди основного корпуса установлен черенковый, а впереди предплужника — дисковый нож.
Плуг опускается и поднимается гидравлической навесной си стемой трактора.
Производительность — 0,14 га/ч при скорости 3,5 км.
П л у г п л а н т а ж н ы й од н о к о р п у с и ы й н а в е с н о й ППН-50 предназначен для подготовки почвы под лесные культуры в полезащитном лесоразведении. В отличие от плуга ППН-40 он создает глубину пахоты до 60 см и имеет ширину захвата 0,50 иг. Агрегатируется с тракторами Т-ЮОМГС. На раме плуга смонтиро вана автонавеска для автоматического присоединения плуга к трактору и отсоединения от пего. Основные узлы плуга: рама, кор пус, предплужник, ходовые колеса и механизмы регулировки.
П л у г о д н о к о р п у с н ый п л а н т а ж н ый ус и л е и н ы й
п р и ц е п н о й |
с |
м е х а н и ч е с к и м |
а в т о м а т о м |
ППУ-50А. |
Предназначен |
для |
вспашки тяжелых |
почв под садовые |
культуры |
и лесные насаждения на глубину до 60 сиг. По конструкции он на много прочнее обычных плантажных плугов и используется в ос новном на почвах с каменистыми включениями. В отличие от плуга ПП-50ПГ у него усилена рама. На плуге установлен автомат храпового типа с шестеренчатой передачей. Переводить плут из ра бочего в транспортное положение можно не только с помощьюавтомата, но и выносным гидроцилиндром. При использовании авто мата на место гидроцилиндра устанавливают пружинный аморти затор, обеспечивающий плавное опускание плуга в рабочее поло жение.
Для формирования выемочного откоса при строительстве напашных террас плантажным способом на склонах до 18° к плантаж ному плугу ППУ-50А имеется приспособление УПТ-4.
П л у г я р у с н ы й н а в е с н о й ПТН-40 используется для об работки солонцеватых и подзолистых почв на глубину до 40 см. Агрегатируется с тракторами Т-74, ДТ-75, ДТ-54А.
Плуг выпускается в двух модификациях: трех- и двухкорпус ной. При трехкорпусной наладке первый слой почвы оборачивает ся и укладывается на поверхность поля, а второй и третий слои ме няются местами: второй слой заделывается в глубину, а третий пе ремещается на его место. В результате эти слои почвы частично перемешиваются.
При работе плуга в двухкорпусной наладке пахота может про ходить в трех вариантах: верхний слой почвы укладывается на поверхность поля, а второй и третий перемешиваются между со бой; верхний слой почвы заделывается на глубину, а два нижних слоя без оборота поднимаются на поверхность; верхний слой заде лывается по типу плантажной вспашки. Плуг имеет передний, ос новной и задний корпуса и черенковый нож. Передний и задний
106
корпуса с культурной рабочей поверхностью отвалов, а основной —
с конической. Производительность в |
двухкорпусном варианте — |
0,4 га/ч, трехкорпусном — 0,18 га/ч при |
скорости 3,8 м/ч. |
§26. ОБРАБОТКА ПОЧВЫ НА ГОРНЫХ
ИОВРАЖНО-БАЛОЧНЫХ СКЛОНАХ
Основной агротехнический прием обработки почвы на скло нах — вспашка. Она, как и на равнинных объектах, должна осуще ствляться с полным оборотом пласта и его крошением на мелкие структурные частицы. Желательно, чтобы на сильносвязных задериелых почвах рабочие органы почвообрабатывающих орудий не разрывали пласт на куски, а укладывали его сплошной лентой и прижимали к соседнему пласту или к поверхности склона. Лучший способ движения агрегата — поперек склона, под прямым углом к направлению поверхностного стока, т. е. строго по горизонталям. Горизонтали намечают нивелиром и отметкой колышками или зем ляными прикопками по линии нивелирования хода. Вспашка долж на быть гладкой, причем ее целесообразно проводить с отвалива нием пласта вниз по склону.
Для вспашки горных склонов крутизной до 9—10°, не имеющих в верхнем пахотном горизонте каменистых включений, используют прицепные и (в основном) навесные плуги общего назначения, при меняемые при равнинной пахоте (плуги «Труженик У», «Пахарь», плантажный ППУ-50А).
Однако указанные плуги могут совершать рабочий ход при дви жении агрегата только в одном направлении, а обратное движе ние— на холостом ходу. Это значительно снижает производитель ность агрегата (в пределах до 45,%). Еще меньшую производитель ность дают прицепные плуги. Поэтому для вспашки склонов используют оборотные плуги ПОН-2-30 и ПОН-ЗО, челночные плуги ПК.С-4-35 и ПКТ-4-35, а также клавишные — ПКШ-30.
§ 27. ОБЗОР КОНСТРУКЦИЙ МАШИН И ОРУДИЙ ДЛЯ ОБРАБОТКИ ГОРНЫХ И ОВРАЖНО-БАЛОЧНЫХ СКЛОНОВ
Д в у х к о р п у с н ы й н а в е с н о й о б о р о т н ы й п л у г ПОН-2-30 предназначен для гладкой вспашки почв с удельным со противлением до 6 кгс/см2 на глубину до 25 см. Ширина захвата 0,6 м. Агрегатируется с тракторами Т-40 и Т-40А. В лесном хозяй стве плуг используют в основном в защитном лесоразведении для вспашки на склонах и мелких участках. Он имеет два правообора чивающих и два левооборачивающих корпуса культурного типа. Перед каждым корпусом имеется предплужник, а впереди двух зад них корпусов установлено по одному дисковому ножу. Глубину хода плуга ограничивают опорные колеса. Рама плуга одновремен но служит и осью его поворота. Механизм поворота состоит из зуб чатого сектора, закрепленного пальцем на левой полуоси навесного
107
устройства плуга. Сектор входит в зацепление с шестерней, сидя щей жестко на осп рамы, а с помощью эксцентрика он соединен со штоком выносного гпдроцплипдра, включенного в гидросистему трактора. Для смены корпусов в конце участка тракторист вклю чает в действие гпдроцилпидр, шток поршня поворачивает зубча тый сектор, от него приводится во вращение шестерня п на 180° по ворачивает рамы плута относительно навесного устройства. Дви гаясь челночным способом, плуг укладывает пласты в одну сторону.
П л у г |
о д п о к о р п у с и ы й |
о б о р о т н ы й |
н а в е с н о й |
|
ПОН-ЗО мало отличается |
по устройству от плута |
ПОН-2-30. Ом |
||
также предназначен для |
гладкой (без разъемных борозд и сваль |
|||
ных гребней) |
пахоты с теми же удельным сопротивлением почвы |
|||
и глубиной пахоты. В отличие от |
плуга ПОН-2-30 |
плуг ПОН-ЗО |
имеет два корпуса с полувинтовымп отвалами и два дисковых но жа. Ширина захвата в два раза меньшая — 0,3 м. Агрегатнруется с тракторами Т-25.
Плуги ПОН-2-30 и ПОН-ЗО способны работать только на лег ких, слабозадернелых почвах. При обработке тяжелых почв он ма ло устойчив и недостаточно прочен.
П л у г - р ы х л и т е л ь чел и о ч п ы й ПЧС-4-35 предназначен для подготовки почвы па оврагах, балках п горных склонах кру тизной до 20° при удельном сопротивлении почвы до 1,3 кгс/см2. Плут четырехкорпусный, ширина захвата каждого корпуса 35 см. Глубина вспашки-—до 30 см, глубина рыхления— до 40 см. В ос новном плуг используют в качестве рыхлителя па смытых почвах. Агрегатнруется с крутосклонным трактором ДТ-75К, оборудован ным передней и задней гидравлическими навесными системами с задней и передней секциями. На задней секции плуг-рыхлитель ра ботает с правооборачпвающпми корпусами, на передней — с левооборачивающпмп.
Основные части челночного плуга-рыхлителя: рама с навеской, корпуса, утлоснимы, тяговое устройство, опорные колеса, рыхли тели, почвоуглубители.
При наезде на препятствие плуг может выглубляться, а после прохождения его вновь заглубляться благодаря специальному ав томатическому устройству. Плуш-рыхлнтель может работать как плут (с почвоуглубителями и без почвоутлубителя) и как рыхли тель.
Во время работы плуга-рыхлителя верхний слой почвы углоснимами перемещается вниз, а корпуса оборачивают пласт на всю глубину пахоты. Бедный гумусовый слой пашут па меньшую глуби ну; при этом верхний слой почвы оборачивают корпусами, а ниж ний рыхлят почвоуглубителями без оборота пласта. Смытые почвы только рыхлят без оборота пласта.
П л у г ч е л н о ч н ы й ПКТ-4-35 также предназначен для об работки почвы на оврагах, балках и горных склонах крутизной до200, но с меньшим уудельным сопротивлением почвы (до 0,9 кгс/см2), чем плуг-рыхлитель ПЧС-4-35. Агрегатнруется с теми же крутосклонными тракторами ДТ-75К.
108
Задняя секция плуга унифицирована с секцией плуга «Пахарь», а передняя— зеркальное отображение задней секции с некоторыми изменениями отдельных деталей.
К л а в и ш и ы и (с д в о е и и ы й) п л у г ПКШ-30 работает так же, как и челночные плуги, и так же укомплектован двойным коли чеством рабочих органов. Отличие клавишных плутов от челночных состоит в том, что каждый комплект рабочих органов имеет само стоятельную раму (самостоятельный агрегат) — две секции. Одна секция укомплектована правооборачивающпми рабочими органа ми, другая — левооборачивающими, при этом во время работы од ной секции вторая поднята вверх. Поднимают и опускают секции гидромеханизмами. Секции плуга шарнирно присоединены к раме самоходного шасси Т-16М, с которым клавишный плуг ПКШ-30 агрегатируется. Вспашка почвы проводится на глубину до 25 см. Пласт отваливается в одном направлении, так как секции работают попеременно при движении плуга вперед и назад.
Для вспашки каменистых почв применение оборотных, челноч ных и клавишных плугов приводит к деформации и поломке рабо чих органов, стоек и др. Поэтому на каменистых почвах применяют плуги, укомплектованные предохранителями шарнирио-рычажного
(валькового) |
типа — ПКС-4-35, ПЧС-4-35. |
Пл у г ч е т ы р е х к о р и у с и ы й д л я к а м е н и с т ы х п о ч в |
|
н а в е с н о й |
ПКС-4-35 предназначен для вспашки каменистых |
почв с удельным сопротивлением до 0,6 кгс/см2 на глубину до 25 см. Ширина захвата 1,4 м. Плуг укомплектован корпусами с культур ной рабочей поверхностью отвалов и снабжен автоматическими предохранителями, которые иыглубляют каждый корпус при встре че с препятствиями и заглубляют после преодоления препятст вий. Агрегатнруется с тракторами ДТ-75, ДТ-75М, Т-74 и ДТ-54А.
Пл у г т р е х к о р п у с н ы й д л я к а м е н и с т ы х п о ч в п а- в е с н о й ПКС-3-35 конструктивно не отличается от -плуга ПКС-4-35. Агрегатнруется с тракторами меньшей мощности «Бе ларусь» и Т-38М (благодаря трем корпусам).
Несмотря на наличие автоматического предохранителя,, при встрече корпуса плуга с крупными камнями вся рама плуга под нимается и остальные корпуса тоже выглубляются.
Разработана другая конструкция п л у г а д л я к а м е н и с т ы х п о ч в ПКУ-4-35. Этот плуг отличается от плуга ПКС-4-35 тем, что для сохранения параллельности рамы при встрече с препятствиями навеска выполнена в виде крнвошипно-коромыслового механизма. Для устранения забивания стыка отвала с долотом растительны ми остатками в передней части каждого корпуса поставлен съем ный щиток. Усовершенствован также узел крепления грядиля к ра ме и улучшено устройство для регулирования длины центральной тяги.
Когда применить плужную обработку почвы на склонах невозч можно или экономически невыгодно, создают посадочные места в виде посадочных ям или площадок. Для этого применяют машины с вертикальным валом, на котором крепится шнековый или лопаст
