23. Теорема о взаимности работ (теорема Бетти)
Формулировка теоремы о взаимности работ (теоремы Бетти), доказанная в 1872 г Э. Бетти: возможная работа сил первого состояния на соответствующих перемещениях, вызванных силами второго состояния, равна возможной работе сил второго состояния на соответствующих перемещениях, вызванных силами первого состояния.
24. Теорема о взаимности перемещений (Максвелла)
| |
|
Пусть и.Теорема о взаимности перемещений с учетом принятого обозначения перемещения от единичной силы имеет вид: .Теорема о взаимности перемещений была доказана Максвеллом.Формулировка теоремы о взаимности перемещений: перемещение точки приложения первой единичной силы, вызванное действием второй силы, равно перемещению точки приложения второй единичной силы, вызванному действием первой единичной силы
25. теорема Релея о взаимноти реакций.
26. теорема Гвоздева о взаимности перемещений и реакций.

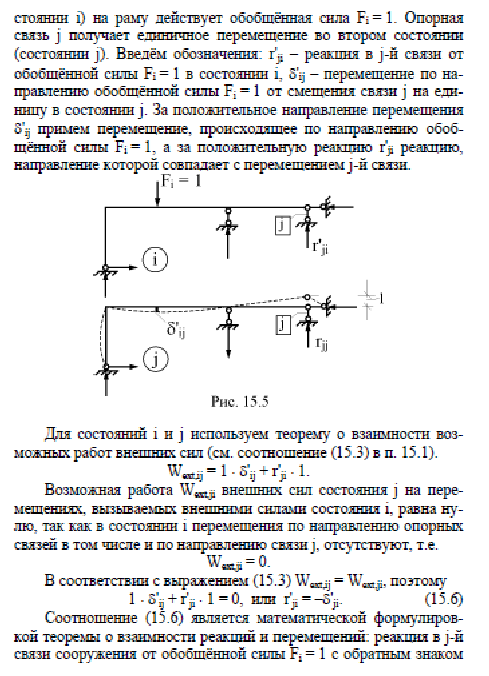

27. Определение перемещений от нагрузки. Формула Мора.
Формула мора

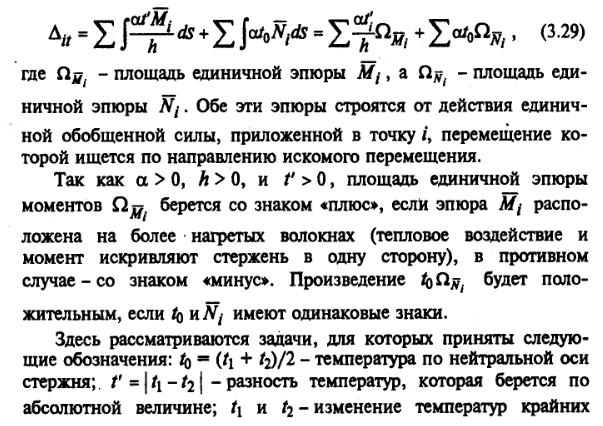

28. Определение перемещений от температурного воздействия и от смещения.
Температурное воздействие.
Осадка
29. Правило Верещагина. Формула перемножения трапеций, формула Симпсона.
Формула умножения трапеций.
Формула умножения криволинейных трапеций
31. Свойства статически неопределимых систем.
Для определения усилий и реакций уравнений статики недостаточно, надо привлекать уравнения неразрывности деформации и перемещений.
Усилия и реакции зависят от соотношения жесткостей отдельных элементов.
Изменение температуры и осадка опоры вызывают появление внутренних усилий.
При отсутствии нагрузки возможно состояние самонапряжения.
32. Определение степени статической неопределимости, принципы выбора основной системы метода сил.
Для статически неопределимых систем W<0
Число лишних связей определяется по формуле:
Л = -W + 3К,
где W– число независимых геометрических параметров, определяющих положение конструкции на плоскости без учета деформации конструкции ( число степеней свободы ), К – число замкнутых контуров ( контуры, в которых нет шарнира ).
W = 3Д – 2Ш – Со
формула Чебышева для определения степени свободы , где Д – число дисков, Ш – число шарниров, Со – число опорных стержней.
Для того, чтобы рассчитать статически неопределимую систему необходимо выбрать ОСМС ( основную систему метода сил ):
ОСМС должна быть геометрически неизменяемой.
Должна быть статически определима ( удаляем Л лишних связей ).
Эта система должна быть простой для расчета.
Если исходная система была симметричной, то и ОСМС по возможности выбирают симметричной.
33. Канонические уравнения метода сил, их физический смысл.
Канонические уравнения:
Физический смысл:
Суммарное перемещение по направлению каждой удаленной связи должно быть = 0
34. Вычисление коэффициентов канонических уравнений, их физический смысл, проверка правильности найденных коэффициентов.
- перемещение по направлению итой удаленной связи, вызванной джитой единичной силой.
- перемещение по направлению итой удаленной связи, вызванной внешней нагрузкой.
Для того, чтобы проверить правильность найденных коэффициентов, нужно подставить их в систему канонических уравнений и найти Х1 и Х2.
Далее строим эпюры М1Х1 и М2Х2
Затем:
