ТЕСТ

по курсу «Гидромашины и гидропривод»

Вариант 1

Кафедра СиПТМ

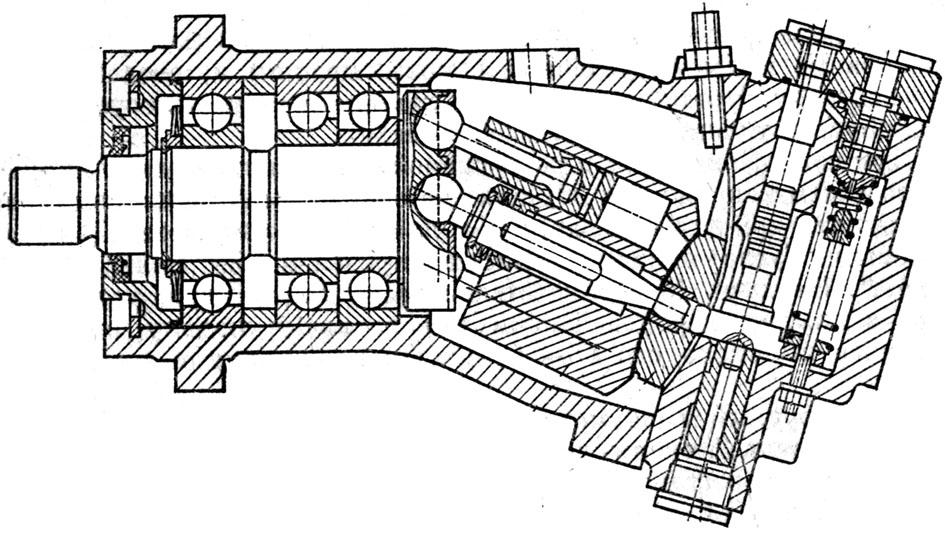

1.1. Какой тип гидромашины представлен на рисунке?

а. Радиально-поршневая с внутренним расположением поршней

б. Радиально-поршневая с внешним расположением поршней

в. Аксиально-поршневая с наклонным диском

г. Аксиально-поршневая с наклонным блоком

1.2. Какая вязкость у жидкости МГ-15-В при 20 ⁰С?

а. 15 сст б. больше 15 сст в. меньше 15 сст

1.3. Условное обозначение какого элемента представлено на рисунке?

а. Предохранительный клапан прямого действия

б. Предохранительный клапан непрямого действия

в. Переливной клапан

г. Редукционный клапан

1.4. На каком рисунке представлен двуштоковый гидроцилиндр двустороннего действия?

а. б. Группа 15

в. г. Группа 28

1.5. Какая гидромашина предназначена для преобразования механической энергии в энергию давления движущейся жидкости?

а. Гидронасос б. Гидроклапан

в. Гидрораспределитель г. Гидроцилиндр

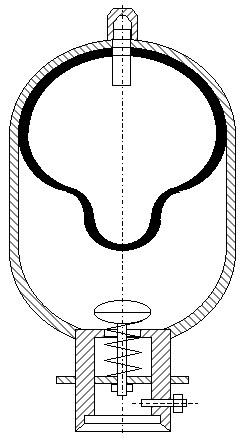

1.6. Какой элемент гидросистемы представлен на рисунке?

а. Кулачковый гидромотор

б. Фильтр

в. Пневмогидроаккумулятор

г. Лопастной гидромотор

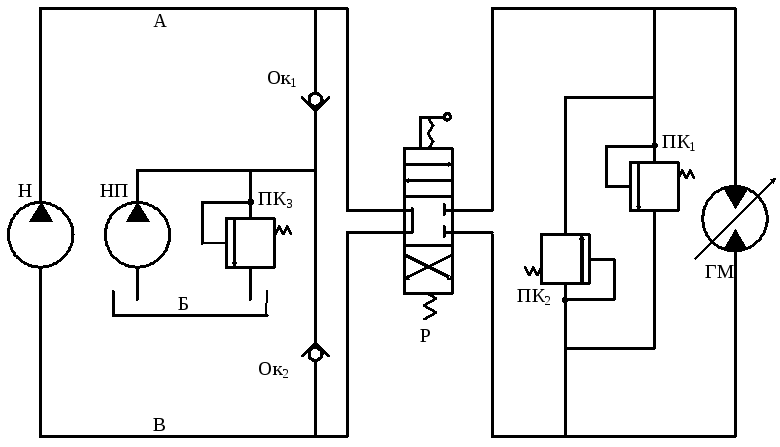

1.7. Какая схема представлена на рисунке?

а. с замкнутой циркуляцией жидкости

б. с разомкнутой циркуляцией жидкости

в. с независимой циркуляцией жидкости

г. с зависимой циркуляцией жидкости

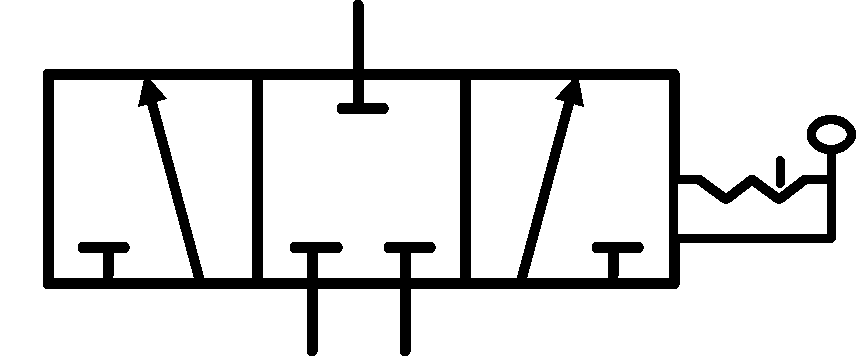

1.8. Условное обозначение какого распределителя представлено на рисунке?

а. Трёхпозиционный четырёхходовой распределитель

б. Четырехпозиционный трёхходовой распределитель

в. Трёхпозиционный двухходовой распределитель

г. Трёхпозиционный трёхходовой распределитель

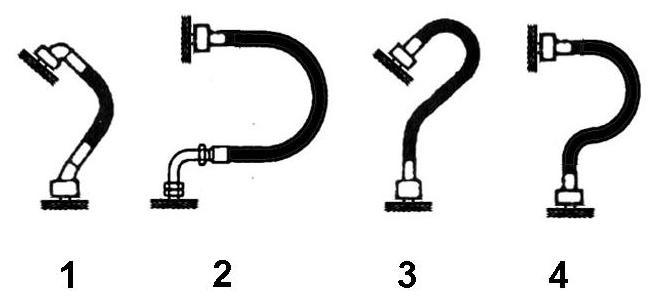

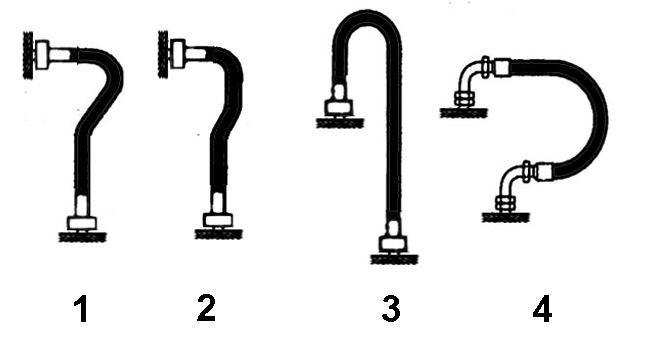

1.9. Какие способы монтажа рукава высокого давления правильные?

а. Первый и второй способ

б. Первый и четвёртый способ

в. Второй и третий способ

г. Второй и четвёртый способ

1.10. Сколько гидроцилиндров изображено на рисунке?

а. Ни одного гидроцилиндра не показано

б. Один

в. Два

г. Три

1.11. По какой формуле рассчитывается затраченная мощность гидромотора?

а. N=U I б. N=∆p·Q

в. N=F·v г. N=M·ω

1.12. Что отражает объёмный КПД насоса?

а. Потери энергии на преодоление трения в подвижных парах насоса

б. Потери количества жидкости из-за внутренней негерметичности насоса

в. Потери энергии при заполнении жидкостью рабочего объёма насоса

г. Потери напора из-за преодоления гидравлических сопротивлений в насосе

1.13. Какая из перечисленных гидромашин является гидродинамической?

а. Шестерённая б. Лопастная

в. Пластинчатая г. Поршневая

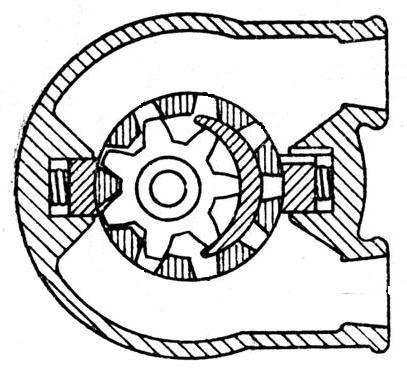

1.14. Какая шестерённая гидромашина изображена на рисунке?

а. С внешним зацеплением шестерён

б. С внутренним зацеплением шестерён

в. Планетарная

г. Героторная

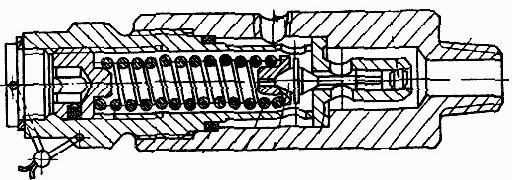

1.15. Какой элемент гидропривода изображён на рисунке?

а. Предохранительный клапан

б. Обратный клапан

в. Регулятор потока

г. Редукционный клапан

1.16. Теоретическая подача насоса с постоянной частотой вращения вала…

а. прямо пропорциональна перепаду давлений на гидромашине

б. прямо пропорциональна рабочему объёму гидромашины

в. обратно пропорциональна перепаду давлений на гидромашине

г. обратно пропорциональна рабочему объёму гидромашины

1.17. На рисунке изображена характеристика распределителя с:

а. нулевым перекрытием

б. положительным перекрытием

в. отрицательным перекрытием

г. без перекрытия

Группа 8

1.18. Какая пневмомашина изображена на рисунке?

а. Лопастная

б. Платинчатая

в. Героторная

г. Патрубковая

1.19. Какой способ очистки характерен именно для пневмосистем?

а. Барьерная фильтрация б. Абсорбция

в. Центробежная фильтрация г. Гравитационное отстаивание

1.20. С какой целью устанавливается дроссель?

а. С целью повышения гидравлического сопротивления

б. С целью уменьшения КПД гидросистемы

в. С целью уменьшения расхода жидкости в трубопроводе

г. С целью повышения скорости течения жидкости в дросселе

ТЕСТ по курсу «Гидромашины и гидропривод» Вариант 1

Кафедра СиПТМ

Студент ___курса ____ группы

___________________________________________________ (Фамилия И.О.)

__________________________ ______________ (подпись) (дата)

Вопрос

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

1.9

1.10

Ответ

Вопрос

1.11

1.12

1.13

1.14

1.15

1.16

1.17

1.18

1.19

1.20

Ответ

ТЕСТ

по курсу «Гидромашины и гидропривод»

Вариант 2

Кафедра СиПТМ

2.1. Какая гидромашина представлена на рисунке?

а. Радиально-поршневая с внутренним расположением поршней

б. Радиально-поршневая с внешним расположением поршней

в. Аксиально-поршневая с наклонным диском

г. Аксиально-поршневая с наклонным блоком

2.2. Какая вязкость у жидкости МГ-46-Б при 20 ⁰С?

а. 46 сст б. больше 46 сст в. меньше 46 сст

2.3Прямоугольник 14. Условное обозначение какого элемента представлено на рисунке?

а. Предохранительный клапан прямого действия

б. Предохранительный клапан непрямого действия

в. Переливной клапан

г. Редукционный клапан

2.4. На каком рисунке представлен одноштоковый гидроцилиндр одностороннего действия?

а. б. Группа 3079

в. г. Группа 3092

2.5. Какая гидромашина предназначена для преобразования энергии давления движущейся жидкости в механическую энергию?

а. Гидронасос б. Гидроклапан

в. Гидрораспределитель г. Гидроцилиндр

2.6. Какой элемент гидросистемы представлен на рисунке?

а. Кулачковый гидромотор

б. Фильтр

в. Пневмогидроаккумулятор

г. Лопастной гидромотор

2.7. На рисунке представлена схема:

а. с замкнутой циркуляцией жидкости

б. с разомкнутой циркуляцией жидкости

в. с независимой циркуляцией жидкости

г. с зависимой циркуляцией жидкости

2.8. Условное обозначение какого распределителя представлено на рисунке?

а. Трёхпозиционный четырёхходовой распределитель

б. Четырехпозиционный трёхходовой распределитель

в. Трёхпозиционный двухходовой распределитель

г. Трёхпозиционный трёхходовой распределитель

2.9. Какой способ монтажа рукава высокого давления является правильным?

а. Первый и второй способ

б. Первый и четвёртый способ

в. Второй и третий способ

г. Второй и четвёртый способ

2.10. Сколько гидроцилиндров изображено на рисунке?

а. Ни одного гидроцилиндра не показано

б. Один

в. Два

г. Три

2.11. По какой формуле рассчитывается затраченная мощность гидронасоса?

а. N=U I б. N=∆p·Q

в. N=F·v г. N=M·ω

2.12. Что отражает механический КПД насоса?

А. Потери энергии на преодоление трения в подвижных парах насоса

б. Потери количества жидкости из-за внутренней негерметичности насоса

в. Потери энергии на смазывании механических частей насоса

г. Потери напора из-за преодоления гидравлических сопротивлений в насосе

2.13. Какая из перечисленных гидромашин является гидродинамической?

а. Винтовая б. Пластинчатая

в. Лопастная г. Плунжерная

2.14. Какая шестерённая гидромашина изображена на рисунке?

а. С внешним зацеплением шестерён

б. С внутренним зацеплением шестерён

в. Планетарная

г. Героторная

2.15. Какой элемент гидропривода изображён на рисунке?

а. Предохранительный клапан

б. Обратный клапан

в. Регулятор потока

г. Редукционный клапан

2.16. Крутящий момент на валу нерегулируемой гидромашины …

а. прямо пропорционален расходу жидкости через гидромашину

б. прямо пропорционален перепаду давлений на гидромашине

в. обратно пропорционален расходу жидкости через гидромашину

г. обратно пропорционален перепаду давлений на гидромашине

2.17. На рисунке изображена характеристика распределителя с:

а. нулевым перекрытием

б. положительным перекрытием

в. отрицательным перекрытием

г. без перекрытия

Группа 9

2.18. Какая пневмомашина изображена на рисунке?

а. Лопастная

б. Платинчатая

в. Героторная

г. Патрубковая

2.19. Какой элемент системы применяется именно в пневмоприводе?

а. Теплообменник б. Перепускной клапан

в. Масло-влаго отделитель г. Воздушный фильт

2.20. Обратный клапан устанавливается:

а. для повышения гидравлического сопротивления

б. для исключения протекания жидкости в обратном направлении

в. для обеспечения протекания жидкости в обратном направлении

г. для уменьшения расхода жидкости в трубопроводе

ТЕСТ по курсу «Гидромашины и гидропривод» Вариант 2

Кафедра СиПТМ

Студент ___курса ____ группы

___________________________________________________ (Фамилия И.О.)

__________________________ ______________ (подпись) (дата)

Вопрос

2.1

2.2

2.3

2.4

2.5

2.6

2.7

2.8

2.9

2.10

Ответ

Вопрос

2.11

2.12

2.13

2.14

2.15

2.16

2.17

2.18

2.19

2.20

Ответ
