1. Виды и выбор грузозахватных устройств для монтажа строительных конструкций.
Для подъема строительных конструкций используют различные грузозахватные устройства в виде гибких стальных канатов, различных систем траверс, механических и вакуумных захватов. Грузозахватные устройства должны обеспечивать простую и удобную строповку и расстроповку элементов, надежность зацепления или захвата, исключающую возможность свободного отцепления и падения груза. Грузозахватные устройства должны быть испытаны пробной статической или динамической нагрузкой, превышающей их паспортную грузоподъемность.
Гибкие стропы выполняют из стальных канатов. Их используют при подъеме легких колонн, балок, плит, стеновых панелей, контейнеров и др. На концах устанавливают петли на коушах, крюки или карабины.
Для равномерного распределения нагрузки на стропы используют системы блочных и траверсных приспособлений, которые применяют при строповке плит и панелей перекрытий.
Траверсы выполняют в виде металлических балок или треугольных сварных ферм. На концах нижнего пояса устанавливают блоки, через которые проходят стропы. Такая система подвески стропов обеспечивает равномерную передачу усилий на все точки захвата.
Траверсами поднимают длинномерные конструкции. Строповка может производиться за две или четыре точки. Для подъема крупногабаритных конструкций используют пространственные траверсы, а для подъема тяжелых элементов со смещенным центром тяжести - траверсы с системой балансировки.

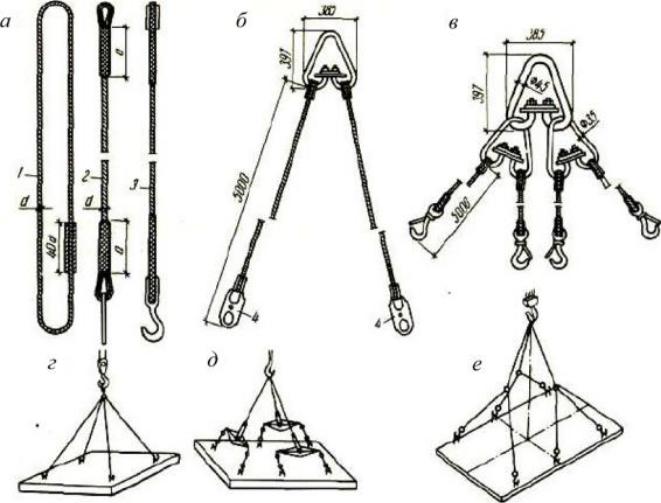

Рис. 9.3. Стропы и строповка конструкций: а - гибкие стропы; б - строп канатный двухветвевой; в - канатный четырехветвевой; г - строповка четырехветвевым стропом; д - то же трехтраверсным; е - то же трехблочным; 1 - универсальный строп; 2,3 - облегченный с крюком и петлей; 4 - карабины

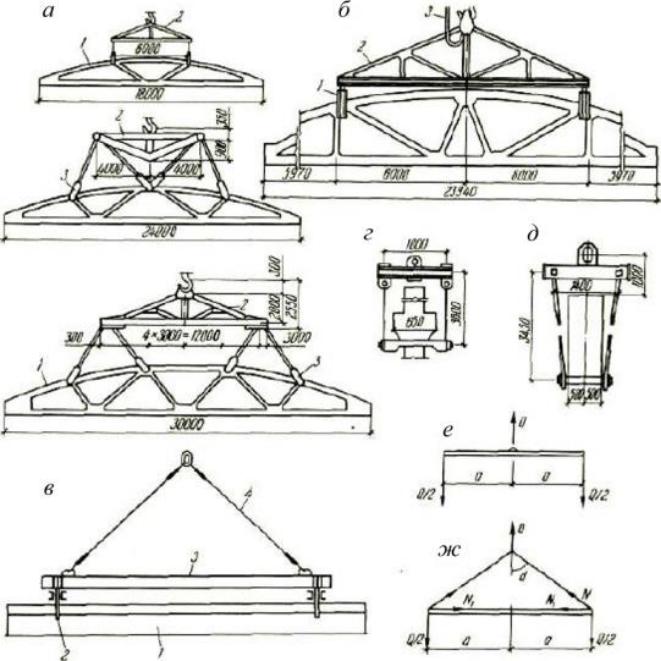

Рис. 9.4. Строповка ферм, колонн и балок: а - строповка ферм пролетом 18-30 м: 1 - ферма; 2 - траверса; 3 - полуавтоматический захват; б - траверса для строповки ферм с дистанционным управлением: 1 - замок; 2 - траверса; 3 - управляемая система расстроповки; в - схема строповки балки: 1 - балка; 2 - захват; 3 - балочная часть траверсы; 4 - гибкие стропы; г, д - схемы строповки колонн; е, ж - расчетные схемы траверс
Для обеспечения безопасного ведения работ производят расчет и подбор гибких стропов, траверс и других приспособлений. Расчет траверс для строповки ферм ведут по известной методике расчета ферм. Их подбор осуществляют по типовому каталогу унифицированных такелажных устройств.
С помощью механических захватов конструкция удерживается за счет фрикционного зацепления, зажима или подхвата за выступающие части. Электромагнитные захваты основаны на удерживании токопроводящих конструкций с помощью магнитного поля.
2. Подмости, леса, инструменты и приспособления для каменной кладки.
Эффективное и качественное выполнение работ по возведению каменной кладки возможно только при наличии у каменщиков специального инструмента. Его можно разделить на два типа: производственный, которым рабочие осуществляют необходимые операции, и контрольно-измерительный, с помощью которого проверяют качество кладки.
К основному производственному инструменту относятся кельма, молотоккирочка, ковш-лопата, расшивка, кувалда.
Кельмой разравнивают раствор, заполняют им вертикальные швы и подрезают лишний раствор с лицевой поверхности кладки. Обычно используют комбинированную кельму, ребром которой производят окалывание кирпича.
Молоток-кирочку применяют при массовой колке и теске кирпича.
Ковш-лопата предназначена для подачи раствора из ящика, расстилания его на стене.
Расшивка служит для отделки швов на поверхности кладки. Они бывают вогнутыми и выпуклыми и придают раствору шва соответственно выпуклую и вогнутую форму.
К контрольно-измерительному инструменту и приспособлениям относятся порядовки, шнур-причалка, правило, уровень, отвес, угольник, складной метр металлический, рулетка измерительная металлическая.
Безболтовые трубчатые леса, состоящие из стоек и ригелей в двух направлениях, представляют собой пространственную жесткую систему. Для обеспечения достаточной устойчивости лесов их крепят к возводимым стенам анкерами. По ригелям укладывают щитовой настил досок. Леса позволяют вести кладку стен высотой до 40 м.
В трубчатых болтовых лесах стойки и ригели соединяют на болтах с помощью съемных хомутов, что позволяет осуществлять крепление между стойками и ригелями в любой их точке. Такие леса более универсальны и могут применяться независимо от очертаний зданий и сооружений и рельефа местности. Однако эти леса более трудоемки в сборке из-за большого числа элементов и болтовых соединений.
Струнные леса подвешивают на консолях, прикрепляемых к каркасу здания, и используют для возведения стен каркасных зданий (рис. 1Х.10,б).
При возведении каменной кладки применяют несколько типов подмостей: блочные, шарнирно-панельные, универсальные
самоустанавливающиеся пакетные и др.
Блочные подмости просты в эксплуатации и не требуют монтажа и демонтажа при перестановках и транспортировании (рис. IX.11). Панель состоит из пространственной решатчатой конструкции высотой 1 м, по верху которой уложен деревянный настил. С нижней частью блока шарнирно соединены откидные фермы высотой 1 м. Они служат опорами подмостей после их подъема для кладки 3-го яруса..
Шарнирно-панельные подмости изготовляют с опорами из металлических параллельных ферм и с трехугольными металлическими опорами. Опоры подмостей первого типа состоят из двух основных и двух соединительных фермочек, которые шарнирно соединены с деревянным настилом подмостей. Шарниры позволяют опорам принимать заданное положение (горизонтальное или вертикальное) путем натяжения одной из двух систем подъемных стальных канатов.
При высоте этажа до 3,5 м эффективно использовать шарнирно-панельные подмости с треугольными опорами.
Универсальные самоустанавливающиеся пакетные подмости ППУ-
4А применяют для кладки стен и столбов при высоте этажа до 9 м (рис. IX. 12). Они представляют собой две стальные пространственные рамы, служащие опорами, соединенные шарнирно с деревянным настилом. Настил имеет восемь направляющих пазов для стропов, с помощью которых поднимают подмости и поворачивают опоры из горизонтального положения в вертикальное и наоборот. Путем подъема подмостей за стропы их устанавливают для кладки 2-го и 3-го ярусов.
Порядовки применяют для разметки рядов кладки по высоте. Они представляют собой металлические уголки или деревянные рейки, на которые через каждые 77 мм (высота кирпича плюс толщина шва) нанесены деления. Устанавливают порядовки на углах стен и в местах пересечения их с перпендикулярно расположенными стенами по нивелиру и отвесу. Прикрепляют их к стенам скобами и винтами с рукоятками.
Леса используют при возведении зданий и сооружений, не имеющих междуэтажных перекрытия, а подмости — при кладке стен и столбов зданий с междуэтажными перекрытиями.
Леса и подмости изготовляют на предприятиях строительной индустрии по типовым проектам. Они должны иметь достаточную прочность, устойчивость, удобства и обеспечивать безопасность при выполнении работ. Наиболее широко применяют трубчатые без болтов, трубчатые на болтах и струнные леса
3. Повышение огнестойкости стальных конструкций.
Для повышения предела огнестойкости незащищенных стальных конструкций в настоящее время применяются следующие способы:
•обетонирование, обкладка кирпичом, оштукатуривание;
•облицовка конструкций огнезащитными плитами, выполненными из различных огнестойких материалов;
•нанесение непосредственно на поверхность конструкции вспучивающихся и не вспучивающихся огнезащитных покрытий (обмазка, напыление, окраска);
•установка огнезащитных экранов, подвесных потолков;
•комбинированный способ огнезащиты, представляющий собой оптимальное сочетание различных материалов и способов;
•повышение огнестойкости полых стальных конструкций путем заполнения их водой;
•повышение огнестойкости металлических конструкций за счет охлаждения их водой, подаваемой непосредственно на конструкции во время пожара.
Обетонирование является эффективным способом огнезащиты металлических конструкций. Применение бетонной защиты наиболее рационально, когда одновременно производится усиление колонн или стоек. Обетонирование производят после прикрепления к колонне армирующей сетки (рис. 9.1,а). Для обеспечения предела огнестойкости стальных конструкций до 2 часов требуется слой тяжелого бетона толщиной 50 мм, до 2,5 часаов – 60 мм.
Облицовка из кирпича часто применяется при реконструкции зданий и усилении несущих конструкций при одновременном переводе зданий в более высокую степень огнестойкости. Огнезащита из кирпичной кладки может повторно использоваться после пожара. Кладку для огнезащитной облицовки выполняют из обожженного глиняного или силикатного кирпича на цементнопесчаном растворе марки не ниже 50. Для получения предела огнестойкости 2 часа достаточен слой кирпича толщиной 6,5 см.
Облицовка из теплоизоляционных плит и гипсокартонных листов. Широкое применение для огнезащиты стальных конструкций находят облицовки из теплоизоляционных плит на основе перлита, вермикулита,
асбестоперлитоцемента, минеральной ваты. Толщина плит составляет около 5 см, что обеспечивает предел огнестойкости до 2 часов при надежном креплении плит к конструкции.
>Цементно-песчаная штукатурка является традиционным видом огнезащитного покрытия (см. рис. 9.1, а) и рекомендуется для защиты металлических колонн, ригелей, элементов связей, узлов сопряжения между
элементами. Она изготавливается из цемента и песка, проста в применении, пригодна для механизированного нанесения, обеспечивает значительный предел огнестойкости защищаемой конструкции (для колонн до 2,5 час при толщине штукатурки 60 мм).
Огнестойкие подвесные потолки являются эффективным средством повышения огнестойкости металлических (и не только) конструкций покрытий и перекрытий, а также ферм и стальных структур. Непосредственная защита таких конструкций облицовками или вспучивающимися покрытиями малонадежна и трудноосуществима в узловых соединениях. Огнезащитная эффективность подвесных потолков, кроме огнезащитных экранов, увеличивается за счет воздушного зазора между экраном и защищаемой конструкцией.
Огнезащита металлических конструкций с помощью применения водяного охлаждения в настоящее время осуществляется двумя способами: заполнением их водой и охлаждением в условиях пожара средствами пожаротушения.
Вспучивающиеся покрытия наносятся тонким слоем на поверхность конструкции и выполняют в процессе ее эксплуатации функции лакокрасочного декоративно-отделочного материала. Под воздействием высоких температур покрытие всучивается, многократно увеличиваясь в объеме, образуя пористый слой, обладающий хорошими теплоизоляционными свойствами. При образовании вспучивающегося покрытия дополнительный блокирующий эффект дает перемещение его нагреваемой поверхности навстречу источнику нагрева (пламени). При вспучивании покрытия поглощается тепло, в результате разложения отдельных компонентов выделяются ингибиторные газы, высвобождается химически связанная вода, которая, испаряясь создает на поверхности покрытия дополнительный огнезащитный эффект. Вспучивающиеся покрытия при нагревании увеличивают толщину слоя в 10-40 раз. Как правило, вспучивающиеся покрытия более эффективны, так как при тепловых воздействиях происходит образование вспененного угольного слоя, представляющего собой закоксовавшийся расплав веществ, составляющих огнезащитную композицию. Образование этого слоя происходит за счет выделяющихся при нагревании газо- и парообразных веществ. Вспучивающиеся покрытия являются многокомпонентными системами, состоящими из связующего, антипирена и пенообразователей – вспучивающихся добавок. В качестве связующего используют различные полимеры, латексы, синтетические и натуральные каучуки, эпоксидные полимеры, полиуретаны, минеральные вяжущие (жидкое стекло).
Комбинированная огнезащита [45] представляет собой оптимальное сочетание слоев из наиболее эффективных теплоизоляционных материалов с разлагающимися и (или) вспучивающимися покрытиями. В состав
композиционной огнезащиты в определенных случаях целесообразно вводить стальные прослойки, выполняющие, наряду с чисто конструкционной функцией, роль экранов для защиты от теплового излучения.
ЭКЗАМЕНАЦИОННЫЙ БИЛЕТ №6 учебная дисциплина «Технология строительного производства»
специальность 1–70 02 01 «Промышленное и гражданское строительство» дневная форма получения высшего образования
зимняя лабораторно-экзаменационная сессия 2022–2023 учебного года
1. Приспособления для временного закрепления и выверки конструкций..
При монтаже стальных и железобетонных конструкций используют приспособления, позволяющие временно удерживать установленный на место элемент и регулировать его положение при выверке и приведении в проектное положение.
Одиночные приспособления предназначены для удержания одного элемента, групповые - одного элемента или нескольких. Комплекты таких приспособлений называют монтажной оснасткой. Применяют в основном два вида монтажной оснастки. Первый вид обеспечивает свободную установку элемента и последующую выверку регулирующими винтовыми или другими устройствами. Второй вид непосредственно фиксирует элемент в пределах заданного допуска.
Расчалки (рис. 1г, 2а) - гибкие (из канатов) монтажные приспособления, работающие только на растяжение. Расчалками временно закрепляют колонны, чаще всего металлические, при высоте их более 12 м, а также другие конструкции, например первую ферму, монтируемую в пролете. Расчалки закрепляют за ранее установленные колонны либо фундаменты, если это разрешено проектом производства работ, или за инвентарные якоря. Для выверки колонн расчалки снабжают винтовыми стяжками, которыми придают расчалкам необходимое натяжение.
Непосредственно в стакане фундамента колонны временно закрепляют клиньями (рис. 1а, б) или клиновыми вкладышами (рис. 1в),
позволяющими перемещать низ колонны.
Подкосы - жесткие монтажные приспособления, работающие на сжатие и растяжение, предназначены для удержания элементов конструкций в заданном положении.
Подкосы (рис. 2б) - наиболее универсальные и широко применяемые приспособления для временного закрепления и выверки панелей стен, перегородок, колонн высотой до 12 м. Подкосы имеют телескопическую конструкцию, что обеспечивает изменение их длины. Их снабжают фаркопфами, захватными замками или крюками с надвижными муфтами 6, струбцинами 8. Конструктивные особенности таких подкосов и их захватных устройств зависят от строповочных элементов конструкций. Наличие в них фаркопфов позволяет плавно изменять длину подкоса на 500 мм и за счет этого наклонять в нужную сторону выверяемую конструкцию.
Распорки - жесткое линейно-монтажное, обычно телескопически удлиняемое приспособление. По основным конструктивным элементам оно аналогично подкосу. Распорки ставят между смонтированной и устанавливаемой конструкциями, например между соседними фермами, панелями перегородок (стен). Для закрепления на конструкции распорки снабжены струбцинами или иными захватными устройствами.
Связи - линейные монтажные приспособления, не обладающие собственной устойчивостью (работают на растяжение), предназначенные лишь для временного крепления в заданном положении монтируемых элементов. Связи закрепляют на конструкциях струбцинами.
Кондукторы - универсальные каркасные приспособления пространственного типа. Их устанавливают на фундаментах или других конструкциях и временно прикрепляют к ним. В кондукторах закрепляют железобетонные колонны, нередко кондукторы используют как подмости для монтажа ригелей и других элементов сборного каркаса зданий.
Одиночные кондукторы (рис. 2в) применяют для установки железобетонных колонн высотой до 12 м в стаканы фундаментов. Кондуктор собирают из двух рам 11, стягиваемых болтами 10, колонны перемещают при выверке распорными домкратами 12. Другой тип одиночного кондуктора, например из Г-образных полурам, - уголкообразный или неразъемный из П- образной полурамы (рис. 2г) с откидными (поворотными) балками 16, предназначен для установки колонны 1 на оголовки 17 ранее смонтированных колонн.
Групповые кондукторы на четыре-шесть колонн используют при монтаже многоэтажных зданий с регулярной сеткой колонн и достаточном объеме работ для установки колонн и ригелей каркаса. Кондукторы размещают на перекрытии и крепят нижними хомутами к оголовкам колонн нижнего яруса. Устанавливаемую колонну заводят в хомуты кондуктора, закрепляют и регулируют ее положение с помощью винтовых упоров в хомутах.
2. Транспортирование, складирование и подача материалов на рабочее место каменщиков.
Транспортирование и подача
Для уменьшения потерь кирпича при погрузке и повышения производительности труда кирпич и другие каменные материалы перевозят пакетами на поддонах или в контейнерах.
Поддоны для стеновых материалов применяют двух типов: на брусках деревометаллические размером 600х1915 или 520х1740 мм для силикатного кирпича или с крюками для керамического кирпича, для керамических и
