11. Классификация средств автоматизированного проектирования
В мире создано множество программных средств, применимых для автоматизации системного проектирования. Эти средства можно классифицировать на пять групп.
Первая группа – средства разработки и отладки прикладного программного обеспечения. Достаточно удобным для представления спецификации оказался язык программирования С и его модификации С++.
- Microsoft Visual Studio
- Inprise Borland C++ Builder
Вторая группа – средства математического моделирования
- программный пакет MATLAB/Simulink C/C++
Третья группа – средства моделирования общего назначения
- MIDesigner
- SES/Workbench
С их помощью можно моделировать архитектуру СБИС.
Четвертая группа – узкоспециализированные программные средства, каждое из которых предназначено для решения какого-либо определённого круга проектных задач системного уровня.
- Co-ware
- Mentor Graphics
- Elanix
- Summit Design и др.
Пятая группа – это мощные интегрированные программные пакеты, при помощи которых разработчик способен выполнять весь цикл системного и функционального проектирования, а также весь цикл разработки СБИС, вплоть до физической реализации. На сегодняшний день в эту группу входят ПО двух фирм:
- Synopsys – CoCentrie System Studio, Design Ware, VCS, VCSi, Seirocco, SystemC HDL Co-Sim, CoCentrie SystemC Compiler
- Cadence Design System – Incisive-SPW, Incisive unified simulator, Incisive-XLD, Incisive-AMS, NC-SystemC, NC-Verilog, NC-VHDL.
12. Этапы проектных процедур с использованием сапр.
1.Ввод данных о проекте в САПР.
2.Компиляция проекта
- построение базы данных проекта
- формирование списка соединений
- проверка проектных правил и контроль соединений
- логическая минимизация проекта
- разбиение на блоки и их размещение
- конкретизация физически реализуемых межсоединений
- определение требуемых аппаратных ресурсов
- формирование загрузочного (конфигурационного) файла
3.Тестирвоание проекта
4.Определение временных характеристик разработанного устройства
- минимальных и максимальных задержек между источниками (входными сигналами) и приёмниками (выходными сигналами), информация о которых выдаётся в виде матрицы задержек
- максимально возможной производительности устройства (пропускной способности) в виде максимальной частоты тактирования элементов памяти, используемых в проекте
- времён предустановки и выдержки сигналов, гарантирующих надёжную работу схем при фиксации сигналов в синхронных элементах памяти
5.Организация натурных экспериментов
13. Маршруты проектирования плис.

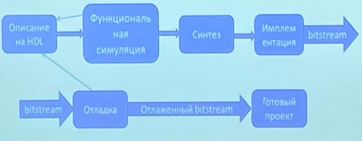

Классический маршрут
Расширением данного маршрута является проектирование с использованием IP-ядер. IP-ядро можно сравнить с API в программировании.

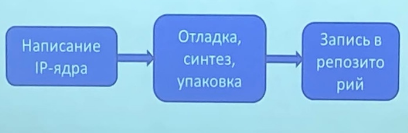

Маршрут проектирования с использованием IP-ядер
Визуальное проектирование с использованием IP-репозитория
Этот способ проектирования наиболее распространён для проектирования систем на кристалле (т.е. систем с процессорными ядрами), но может применяться и для обычных ПЛИС.

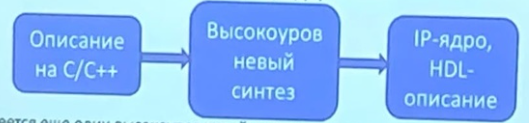

Высокоуровневое проектирование
Здесь алгоритм, описываемый на С/С++, реализуется в программной логике в виде IP-ядра. Затем это IP-ядро может быть включено в любой проект. А весь проект имплементирован по классическому маршруту.

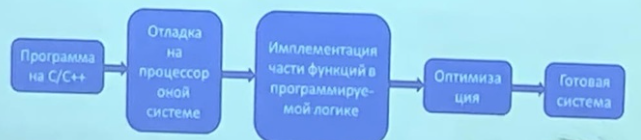

Имеется ещё один высокоуровневый маршрут проектирования, применяемый для систем на кристалле. Данный маршрут проектирования является стандартным в новейшем САПР Vitis.
