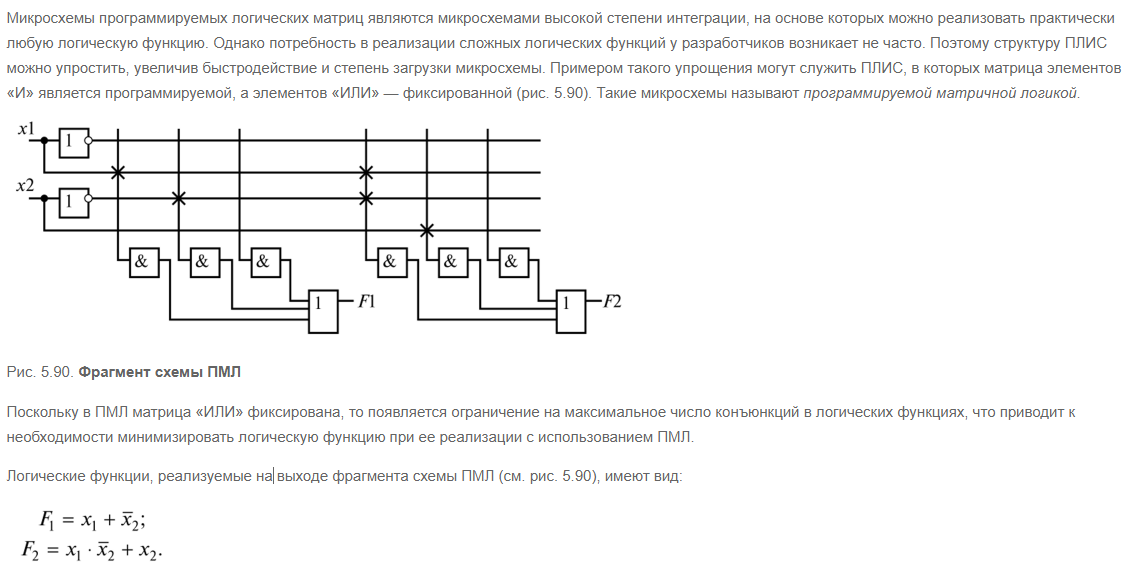

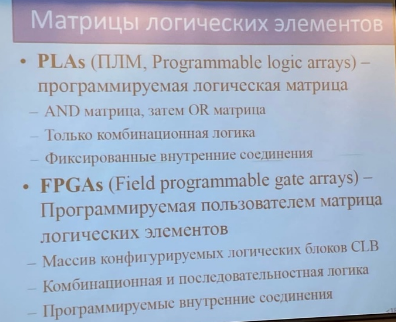

33. Матрицы логических элементов. Программируемые логические матрицы.

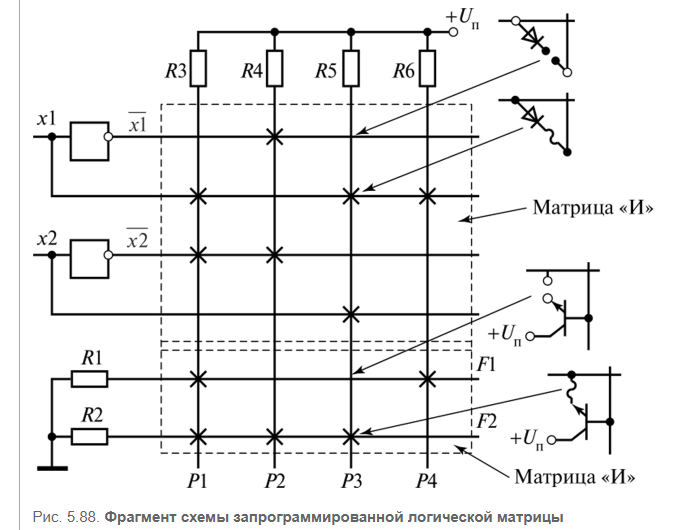

Программируемая логическая матрица – это универсальная структура, позволяющая запрограммировать систему булевых функций путем организации связи между вертикальными и горизонтальными шинами. Такая матрица может быть настроена на выполнение любой логической функции определенной сложности.

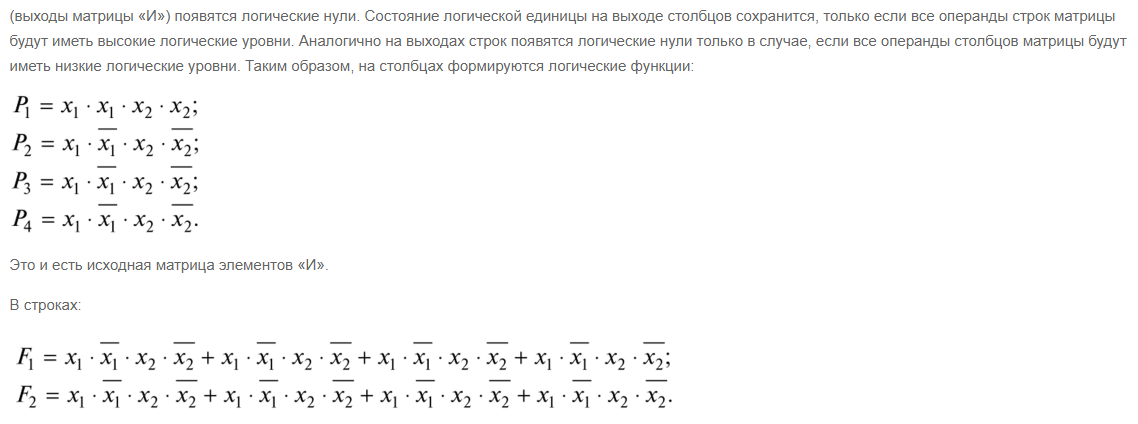

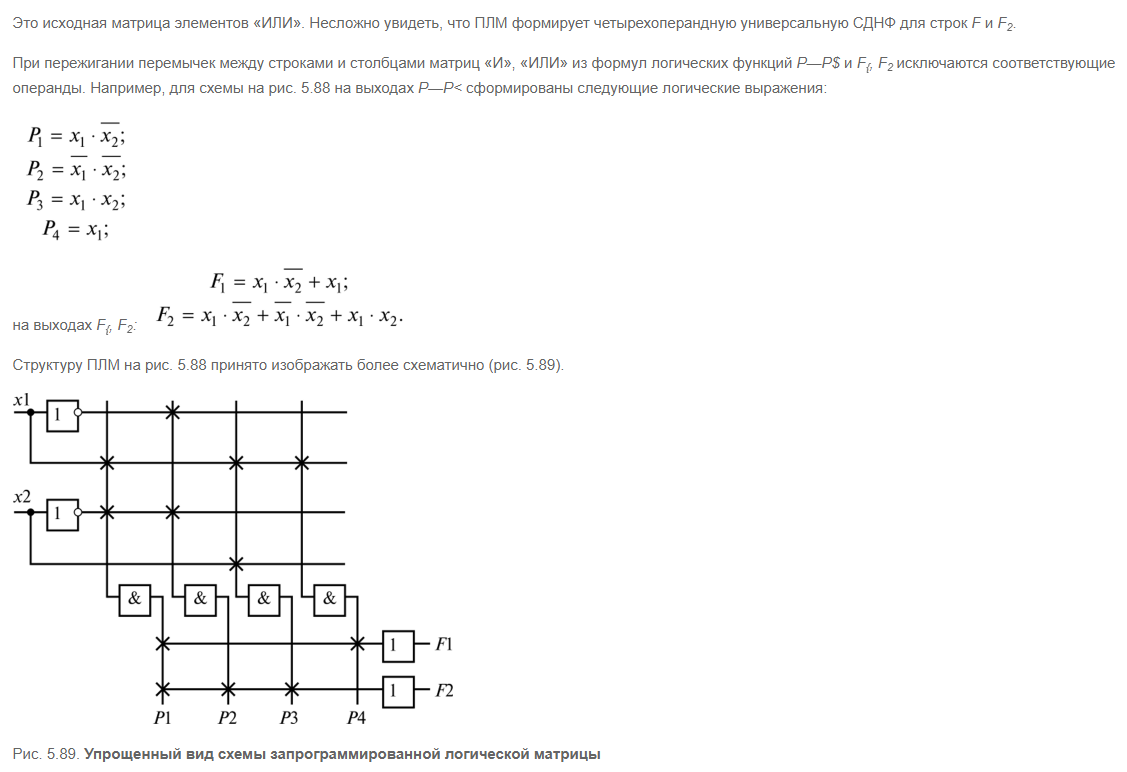

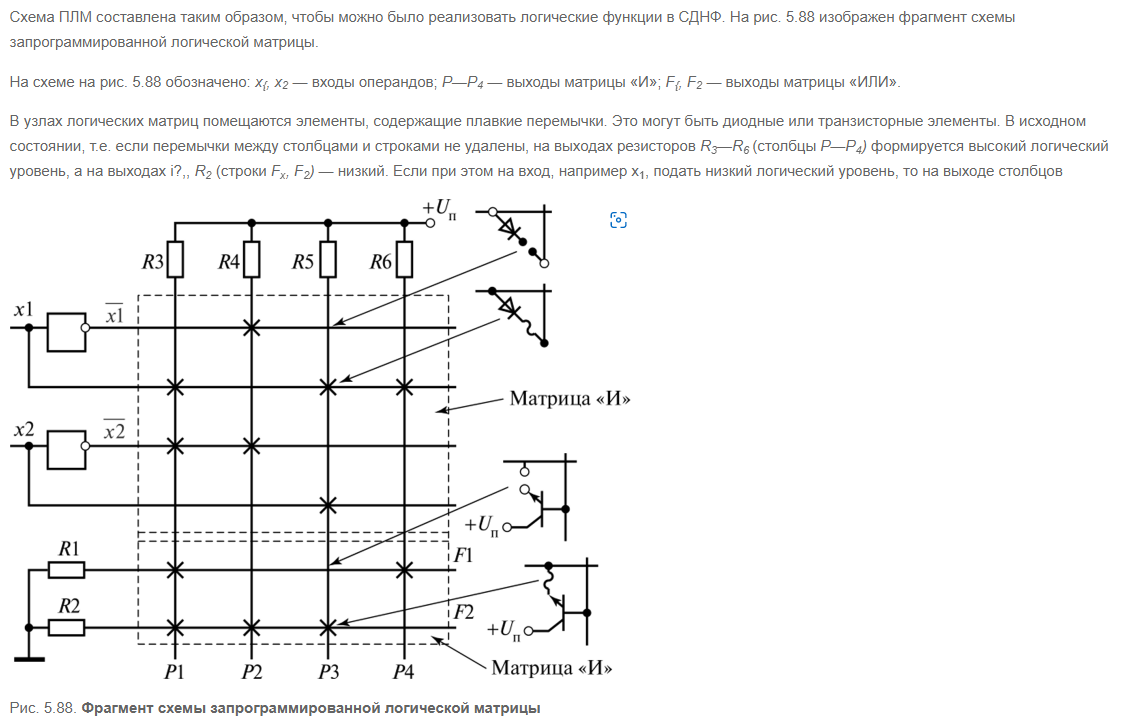

Схема ПЛМ составлена таким образом, чтобы можно было реализовать логические функции в СДНФ. (чтобы вспомнили что такое СДНФ)
Основными параметрами ПЛМ являются: число входов; число выходов; число термов (в данном контексте число термов обозначает число логических операций матриц «И» и «ИЛИ», реализуемых в ПЛМ, т.е. число пережигаемых перемычек в структуре микросхемы); быстродействие (длительность цикла чтения информации).

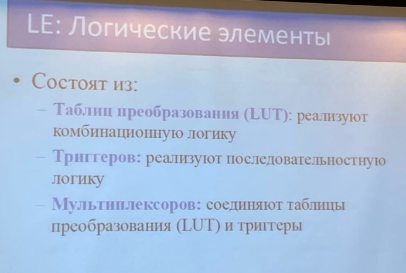

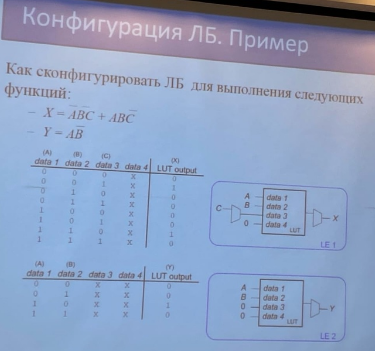

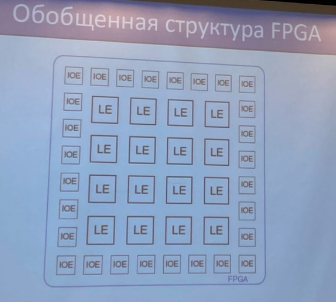

34. Матрицы логических элементов. Программируемая пользователем матрица логических элементов.

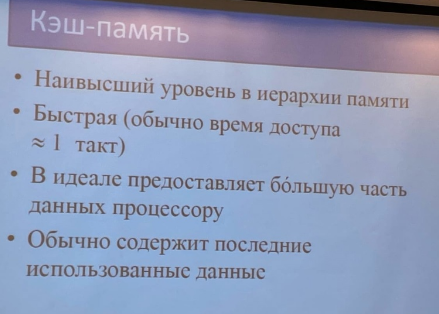

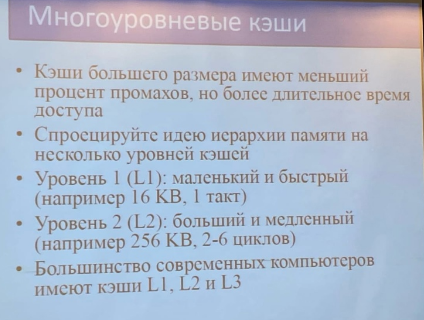

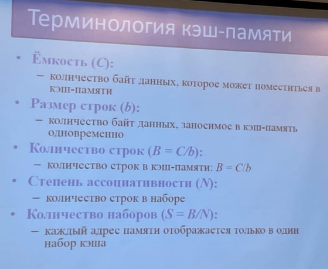

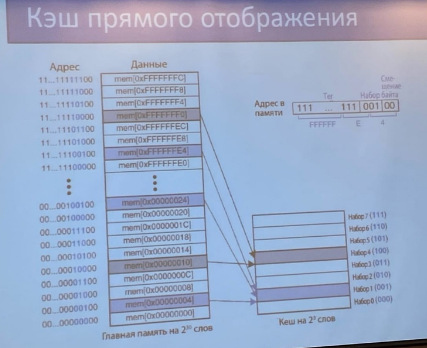

35. Кэш-память.
36. Ввод-вывод, отображённый в память. Аппаратная реализация ввода-вывода, отображённого в память.
32-разрядные процессоры позволяют адресовать до 64 Кбайт однобайтных регистров (портов ввода/вывода) в отдельном от памяти пространстве. Процессоры могут обращаться к портам разрядностью в байт или слово, причем разрядность слова (16 или 32 байт) определяется текущим режимом адресации и может изменяться с помощью префикса инструкций. При операциях ввода/вывода линии А[16:31] не используются. Адрес устройства задается либо в команде (только младший байт, старший – нулевой), либо берется из регистра DX (полный 16-битный адрес).
В защищенном режиме инструкции ввода/вывода являются привилегированными. Это означает, что они могут исполняться задачами только с определенным уровнем привилегий. Несанкционированная попытка выполнения этих инструкций вызовет исключение 13 (#GP) – нарушение защиты (сообщение General Protection Error).
Все операции с портами ввода/вывода выполняются без какого-либо кэширования и строго в порядке, предписанном программным кодом. Это естественно, поскольку порты ввода/вывода используются для управления различными аппаратными средствами, и последовательность управляющих воздействий и считываний состояния не должна нарушаться. Для этих целей можно использовать и область пространства памяти – так называемое отображение ввода/ вывода на память. Тогда для этой области памяти должно быть запрещено кэширование и установлен строгий порядок записей. Процессоры Р6 позволяют этого добиться с помощью формирования атрибутов страниц памяти. Процессоры 4-5 поколения позволяют аппаратно запрещать кэширование. Порядок операций у этих процессоров всегда строгий. Процессоры младших поколений кэширование не поддерживают, так что отображение ввода/вывода на память у них проблем не вызывает.
Подсоединение периферийных устройств, таких как манипулятор типа мышь, внешний модем или принтер, к персональному компьютеру производится через так называемые устройства сопряжения, или адаптеры, на которых реализованы стандартные или специальные интерфейсы. До недавнего времени подобные адаптеры были выполнены в виде отдельных плат ввода-вывода – Input-Output (I/O) Card, вставляемых в разъемы расширения на системной плате. Современные системные платы, как правило, интегрируют все необходимые адаптеры.
Итак, взаимодействие периферийного устройства с адаптером происходит через один (возможно, один из двух) интерфейс, определяющий, в частности, тип и «род» (розетка или вилка, female или male) соединителя, уровни и длительность электрических сигналов, протоколы обмена.
На практике стандартные последовательный и параллельный интерфейсы часто называют портами ввода-вывода.
Порт – электронная схема, использующаяся для передачи сигналов на другие устройства.
Собственно, до последнего времени в качестве последовательного стандартного интерфейса используется разновидность RS-232C (Recommended Standard), а в качестве параллельного – Centronics.
Порт называют последовательным, когда информационные биты передаются последовательно один за другим и параллельным, когда несколько бит данных передаются одновременно. Если несколько адаптеров (последовательного и параллельного портов, приводов флоппи- и жестких дисков) конструктивно выполнены на отдельной плате, она называется, как правило, многофункциональной платой ввода-вывода (Multi I/O Card).
Через порт процессор получает данные с устройств ввода и посылает данные на устройства вывода. В большинстве случаев к параллельному интерфейсу подключается принтер. Однако имеются еще и другие периферийные устройства, управление которыми осуществляется через этот интерфейс, в ряде случаев это плоттер или сканер. Иногда это внешние дисководы, но чаще внешние стриммеры. При этом возможна передача данных с максимальной скоростью 1 Мбайт/с. Также параллельные интерфейсы используются для обмена информацией между двумя PC.
