Вопросы для самопроверки

1.Какая система называется статически неопределимой? Когда стержневые системы будут статически неопределимыми внешним образом, а когда внутренним?

2.Определение степени статической неопределимости стержневых систем методом отбрасывания лишних связей. Какие реактивные связи в системе можно считать лишними?

3.Чтотакоеосновнаяи эквивалентнаястержневыесистемы?

4.Как выбирается основная система метода сил?

5.Система канонических уравнений для n раз статически неопределимой стержневой системы.

6.Главные, побочные и грузовые коэффициенты канонических уравнений. Свойства побочных коэффициентов. Как определяются коэффициенты канонических уравнений?

7.Деформационная проверка решения статически неопределимой стержневой системы.

61

ТЕМА 5. РАСЧЕТ ДВИЖУЩИХСЯ СИСТЕМ

СУЧЕТОМ СИЛ ИНЕРЦИИ

Всовременной технике динамические явления играют важнейшую роль. Большинство деталей машин находятся в движении или подвержены воздействию движущихся элементов конструкции. На любое тело, движущееся с ускорением, действуют силы инерции.

Силой инерции точки называется сила, равная по величине произведению массы точки на ускорение и направленная

всторону, обратную ускорению. Силы инерции относятся к объемным силам, так как они непрерывно распределены по всему объему тела.

Если к силам, действующим на движущееся тело, добавить силы инерции, то получим систему, удовлетворяющую условиям равновесия (принцип Даламбера).

Применение принципа Даламбера позволяет задачи динамики сводить к статическим, так как с учетом сил инерции движущуюся систему можно рассматривать находящейся в состоянии условного равновесия и применять к ней все известные методы статических расчетов.

Пример 5.1

Определить наибольшее нормальное напряжение от изгиба силами инерции в спарнике АВ (рис. 5.1), имеющем прямоугольное поперечное сечение. Колеса О1 и О2 вращаются с постоянной угловой скоростью.

Дано: n = 300 об/мин, l = 2 м, r = 0,25 м, h = 5,6 см, b = 2,8 см, γ = 7,85 г/см3.

62

Рис. 5.1

Решение:

1. В общем случае криволинейного движения точки силу инерции раскладываем на две составляющие:



Put = m at

= m dv ;

Pun = m an

= m

v2

= mω2r,



r





dt











где at

= dv – касательное ускорение точки, an

=

v2

– нормальное

r



dt













ускорение точки; v = ω r – окружная скорость точки в данный момент времени.

В рассматриваемом случае каждая точка спарника совершает вращательное движение, сила инерции будет только центробежной, постоянной во времени, но переменной по направлению. В разные моменты времени она действует на спарник под разным углом. С точки зрения изгиба самым опасным будет момент, когда эта сила перпендикулярна оси спарника. Таким образом, расчетная схема будет выглядеть так, как показано на рис. 5.2, а.

2.Построим эпюру изгибающих моментов для данной расчетной схемы (рис. 5.2, б).

3.Опасное сечение находится посередине стержня, где

изгибающий момент принимает максимальное значение

Mmax = qu l2 .

8

63

Рис. 5.2

4. Нормальное напряжение при изгибе определяется по формуле









σmax =

M

max

=

q l2 6



















u

.













W

8 bh2



























Определим величину qu :

















dPu

= dm ω2 r =

γ

Fdx

π2n2



r = qu dx,























g

302







тогда



























qu

=

γbhπ2n2r

=

7,85 103 2,8 5,6 3,142 3002 25

= 3,07 кг/см.

g 302





981

302

























Окончательно получаем максимальное нормальное на-

пряжение





























σmax

=

3,07 2002 6

= 1050 кг/см2 = 105 МПа.





8 2,8 5,62































64





























Задание 5.1

Квалу, вращающемуся с постоянной угловой скоростью,

спомощью стальных стержней прикреплен груз. Определить величину наибольших напряжений от изгиба вала силами инерции, пренебрегая собственным весом вала и стержней.

Содержание работы:

1. Определить силы инерции заданной системы.

2. Построить эпюры внутренних силовых факторов.

3. Определить величину наибольшего нормального напряжения, т.е. опасное сечение конструкции.

Указание: виды схем и числовые

данные

выбираются

в соответствии с шифром по рис. 5.3 и табл. 5.1.















Таблица 5 . 1







Цифрашифра







Номер

1-я









2-я

3-я



4-я



5-я



Схема

Р, Н

n, об/мин



d, мм



l, м

1

1

50

1000



25



2

2

2

100

800



30



1

3

3

250

1200



40



3

4

4

20

600



22



2

5

5

50

300



15



1

6

6

100

600



34



2

7

7

40

1000



12



3

8

8

200

600



26



2

9

9

100

800



34



2

10

10

50

300



16



3

Вопросы для самопроверки

1.Какие типы задач относятся к задачам динамики?

2.Что такое сила инерции?

3.Формулировка принципа Даламбера.

4.Применение принципа Даламбера.

65

Рис. 5.3

66

ТЕМА 6. РАСЧЕТЫ НА УДАР

Ударной нагрузкой называется нагружение, при котором ускорения частиц тела резко изменяют свою величину за очень малый промежуток времени (внезапное приложение нагрузки).

Задача о соударении упругих тел является достаточно сложной, так как, с одной стороны, неизвестны конкретные условия соударения (в частности, время соударения), с другой стороны, возникающие при ударе напряжения и деформации распространяются волнообразно и могут быть изучены лишь на основе теории упругих волн. Исходя из этого рассматривается приближенная теория удара, основанная на законе сохранения энергии: уменьшение запаса энергии движущихся тел при соударении равно увеличению потенциальной энергии деформации соударяющихся тел. Полный переход кинетической энергии движения в потенциальную энергию деформации осуществляется при определенных допущениях: удар абсолютно неупругий, т.е. после соударения падающий груз и ударяемая система движутся вместе с одинаковой скоростью; масса ударяемой системы намного меньше веса падающего груза; справедлив закон Гука. Только предполагая, что масса системы, воспринимающей удар, равна нулю, можно считать, что деформации в ней распространяются мгновенно и вся кинетическая энергия движения переходит в потенциальную энергию деформации.

Все вида удара можно свести к трем расчетным схемам:

1)падение абсолютно твердого тела на упругое тело;

2)падение упругого тела на жесткое основание;

3)соударение двух упругих тел, которые будем считать абсолютно жесткими.

Расчет на удар сводится к статическому введению динамического коэффициента, который указывает, во сколько раз при ударе деформация и сила больше, чем при статическом при-

67

ложении равного груза. Наличие пружин или других амортизаторов снижает динамический коэффициент.

Основные формулы для расчета

1. Динамический коэффициент при ударе

Kд = 1

+

1+

2h

,









ст

где h – высота падения груза;



ст – полное перемещение в точке

удара от статического действия силы.

Частныеслучаиопределениядинамическогокоэффициента:

а) при внезапном приложении груза считают, что h = 0 ,

тогда

Kд = 2 ;

б) если 2h 10, то

ст

Kд 1+ 2h ;

ст

в) если 2h 100, то

ст

Kд 2h ;

ст

г) если задается скорость в момент удара, то для применения формулы, определяющей динамический коэффициент, нужно выразить h через v – скорость в момент удара:

v = 2gh, h = v2 , 2g

68

соответственно

Kд = 1+ 1+ v2 .

g ст

2. Динамический коэффициент с учетом массы ударяемой системы

Kд = 1+ 1+

2h



P

,





ст

(P + Pпр )

где P – вес падающего груза; Pпp = mпp g – условный вес приве-

денной массы.

3. Зависимости напряжений и перемещений, вызванные действием ударной нагрузки от напряжений и перемещений, связанных с действием такой же по величине, но статически приложенной нагрузки:

σдин = Kд σст , τдин = Kд τст , дин = Kд ст.

Пример 6.1

На деревянную шарнирно опертую балку квадратного поперечного сечения со стороной а = 15 см с высоты h = 3 cм посередине падает груз весом Р = 200 Н. Определить запас прочности балки, если модуль упругости материала балки Е = 104 МПа, предел прочности при расчете на изгиб [σ] = 20 МПа. Собственной

массой балки, испытывающей удар, пренебречь.

Решение:

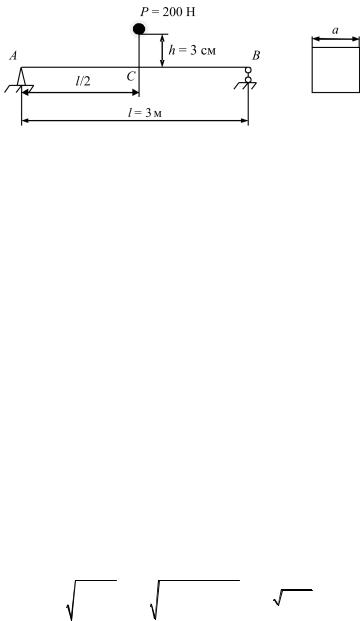

1. Вычертим схему балки с указанием всех численных величин (рис. 6.1).

69

Рис. 6.1

2. Вычислим геометрические характеристики поперечного сечения.

Осевой момент инерции

Jz =

bh3



=

a4



= 4218,75 см4.











12



12















Статический момент

инерции



Wz

=

bh2

=

a3

= 153

=







= 562,5 см3.













6

6

6



























3. Определимстатическоеперемещениепосерединебалки

ст.

К балке в точке удара С и по направлению удара (вертикально) приложим статическую силу Р = 200 Н, равную весу падающего груза. Для определения статического перемещения воспользуемся формулой Верещагина. Построим эпюры грузового и единичного изгибающих моментов для рабочего статического состояния (рис. 6.2, а, б).

ст =

ωp yc

=



2

(

1 Pl l





l

) =

Pl3

=



Pl3





=

Pl3



=







































EJ



EJ

2 4 2

6

48EIz

48E

(a

4

/12)



4Ea

4

































=





200

33



= 2,67 104

м = 0,0267 см.











4

104 106

0,154

















































4. Вычислим динамический коэффициент при ударе





Kд = 1+



1+

2h

= 1+

1+



2 0,3



= 1+



2248 = 48.



















ст

2,67 104







70
