3.4 Буксирное устройство

Буксирное устройство служат для буксировки судна при потере хода из-за аварии, для стаскивания судна с мели, для маневрирования в сложных условиях с помощью буксиров. Устройство включает в себя буксирный канат, буксирный клюз для заводки буксирного каната и буксирный кнехт.

Выбор каната производим по Правилам Регистра [1] в таблице 3.3. Там же приведены другие изделия буксирного устройства, выбранные по характеристикам канатов.

Таблица 3.3 – Стандартные изделия буксирного устройства

Наименование

Требуется по Правилам [1]

Выбрано в проекте

Буксирный канат:

число

1 шт.

180 м.

250 кН.

Полиамидные плетёные 8-прядные канаты 2 шт. (один в носу, другой в корме):

«ПА 56(175) 1930 ктекс А ГОСТ 30055-93», (канат длиной 180 м имеет массу 347 кг)

длина, м

минимальное разрывное усилие, кН

Для синтетических канатов их разрывное усилие должно быть пересчитано с учетом снижения прочности каната из-за его большой деформативности:

,

где - среднее относительное удлинение при разрыве каната (%), но не менее 30%; Fc и Fт - разрывное усилие синтетического каната и табличное значение разрывного усилия, кН.

=

540 кН

Клюзы

В носу: Клюз 2-400х270 ГОСТ 25056-81

В корме: Клюз 2-400х270 ГОСТ 25056-81

Кнехты

В носу: IIГ-360 ЧУГ ГОСТ11265-73

В корме: IIГ-360 ЧУГ ГОСТ11265-73

Эскизы с размерами деталей буксирного устройства приведены на рисунках 3.9…3.11.

D=360 мм

A=900 мм

B=520 мм

L=1610 мм

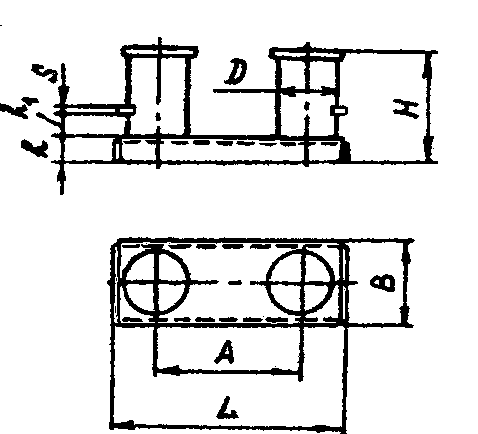

Рисунок 3.12 –Буксирный кнехт

Разрывное

усилие, кН

600

Размер

в свету, мм

200х140

L, мм

840

B, мм

440

H, мм

710

h, мм

500

S, мм

20

m, кг

225

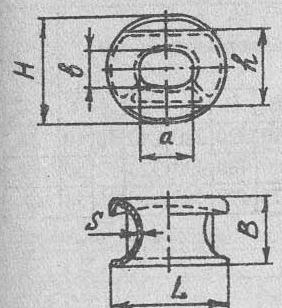

Рисунок 3.13 –Буксирный клюз

3.5 Расчет координат центра тяжести устройств на баке

Спроектировав и подобрав изделия якорных, швартовных и буксирного устройств, приступаем к разработке чертежа «Размещение устройств на баке».

Расчет координат центра тяжести устройств на баке приведен в таблице 3.4 с использованием чертежа «Размещение устройств на баке». За начало координат принят нулевой шпангоут, ось х направлена в нос, ось у – по правый борт,

ось z – вверх.

Таблица 3.4 – Расчёт координат центра тяжести устройств на баке

По результатам вычислений в таблице 3.4 определяем координаты центра тяжести устройств на баке:

м;

м;

м.

По отношению к началу системы координат судна центр тяжести устройств на баке буде размещен:

74,57-2,35=72,22 м;

0 м;

5,67 м.
