3.2 Конструирование нестандартных изделий якорного устройства
3.2.1 Якорные клюзы
Проектирование якорного клюза начинаем с пробивки оси клюза с помощью теоретического чертежа корпуса (рисунок 3.1). Пробивку клюза производим из условия рационального размещения механизмов на палубе бака. На рисунке 3.1-2 показан истинный вид сечения корпуса плоскостью веерного шпангоута. При этом длина клюза равная 2270 мм больше длины
веретена якоря (2030мм), что обеспечивает полную втягиваемость его в клюз.

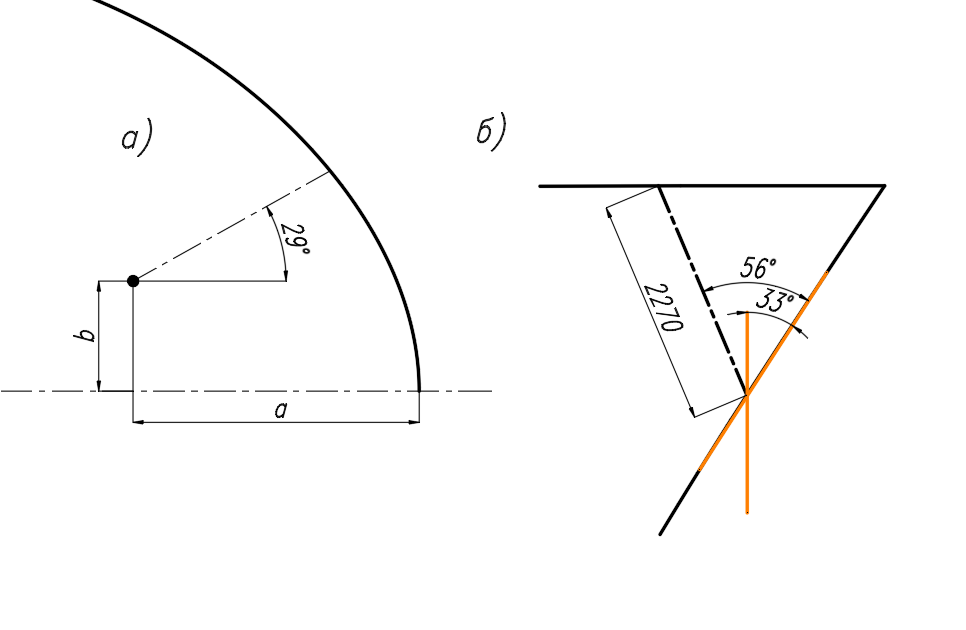

Рисунок 3.1 – Пробивка якорного клюза
а – вид сверху на палубу бака; б - сечение веерного шпангоута
На рисунке 3.1-а показан вид сверху на палубу бака, на этом рисунке:
мм, а=2860 мм;
b = 1100мм,
где d – калибр цепи, мм;
Проверим условие обеспечения откидывания лап якоря при втягивании в клюз. Для этого необходимо, чтобы в момент контакта лап якоря с бортом судна, угол между осью лапы и нормалью к обшивке в точке контакта был не менее приведенного угла трения (для материалов сталь – сталь ρпр = 15). Угол развала борта γ в районе клюза должен быть:
где φ – угол отклонения лап якоря (для якоря {Холла φ = 45)
Для проектируемого судна γ = 33, что не удовлетворяет требованиям (3.1).
Однако, если детально рассмотреть схему втягивания якоря в клюз, то видно что угол между осью лап и нормалью к обшивке равен 15 , что удовлетворяет требованиям Регистра. Очевидно что на рисунке 3.1(б) имеет место погрешность измерения углов из-за криволинейности поверхности борта.

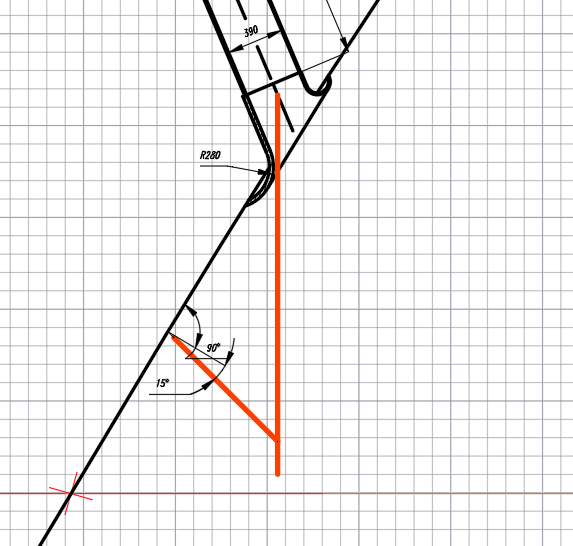

Рисунок 3.2 - Схема втягивания якоря
При этом лапы якоря будут скользить по обшивке борта, когда якорь входит в клюз.
Конструкция клюза и его вид показаны на рисунке 3.3.
Рисунок 3.3 – Конструкция якорного клюза
Конструктивно клюз выполняется в виде трубы и двух литых обделок.
Внутренний диаметр трубы назначают в зависимости от калибра цепи d:
мм.
Примем 390 мм из-за большой толщины веретена якоря.
Труба сваривается вдоль из двух половинок, толщину нижней (рабочей) части принимают t1=(0,4…0,5)d = мм, а толщину верхней половины t1=0,65t2 = мм. Труба приваривается встык к бортовой и палубным обделкам, размеры которых назначаются по эмпирическим соотношениям:
толщина рабочего участка 1=d =28 мм ;
толщина нерабочей части 2=0,45d =12,6 мм .
радиус закругления рабочего участка R (9…10)d = 280 мм , а длина дуги этой части обделки должна быть достаточна для размещения на ней не менее трех звеньев цепи.
Толщина рабочей и нерабочей частей трубы t1=(0,4:0,5)d ; t2=0,65t1
Назначаем следующие размеры клюза:
длина клюза l = 2270 мм;
диаметр трубы D = 390 мм;
t1= 14 мм ; t2=9 мм; 1= 28 мм; 2=12,6 мм.
Масса клюза mкл складывается из массы трубы и масс двух обделок mоб1 и mоб2:
mкл =mтр+ 2mоб
mтр=m1+m2, где m1 – масса рабочей(нижней) половины трубы; m2 – масса верхней половины трубы.
mоб – масса обделки
mоб= mоб(верхн)+ mоб(нижн)
Расчёт:
3.2.2 Цепные ящики
Конструкция цепного ящика и труб цепных клюзов должна быть водонепроницаемой до верхней палубы.
Размеры цепного ящика назначаем в зависимости от калибра и длины якорного каната.
Установим на судне цилиндрические спаренные цепные ящики, обеспечивающие самоукладку цепи.
Рекомендуемое значение диаметра цепного ящика:
Dя = 40d = 40 · 28 = 1120 мм.
Определим минимальную высоту ящика, пользуясь формулами приведёнными в пособии [2]:
1. Полезный объём цепного ящика должен быть не менее
Vя=kld2∙10-5=200∙282∙10-5=1,568 м3
где к-1; l – длина каната, м; d – калибр цепи, мм
2. Высота цепного ящика назначается с помощью выражения:
где V´- объём ящика, занятый цепью в форме цилиндра; hk-0.5Dя- высота конуса, образованного цепью в верху ящика; ∆h =0,15d – запас по высоте ящика.
3. Объём ящика V´ определяют по формуле:
где lk- длина каната уложенного наверху ящика в форме конуса
, тогда:
Принимаем высоту ящика 2800мм с учётом грязевого колодца 400мм и раструба.
Определяем конструктивные размеры ящика, пользуясь рекомендациями [2]:
- толщина стенки ящика 10 мм;
- толщина листов днища 12 мм;
Для направления якорной цепи с якорной звездочки лебедки в цепной ящик установим цепную трубу. Внутренний диаметр трубы принимаем не менее 7d =196, толщину стенок 0,2d = 6 мм. Так как труба наклонная рабочую(нижнюю) часть нужно сделать более толстой (на 3 – 4 мм), примем 10 мм. Нижняя часть трубы заканчивается расширяющимся раструбом, наибольший внутренний диаметр которого (12…14)d = 336 мм, а толщина его стенок (0,35…0,40)d =11 мм.
Размеры спроектированного цепного ящика приведены на рисунке 3.4
Рисунок 3.4 - Конструкция цепного ящика
Масса цепных ящиков с цепной трубой и координаты центра тяжести (расчитаны в программе solidworks):
mя=1521 кг – масса спаренного цепного ящика
zg=1.57м от днища гр. ящика
mтр= 208 кг – масса одной трубы
zg=1.32 м относительно наделки в ящике
