3.3 Швартовное устройство
Число и характеристики швартовных канатов назначаются по Правилам [1] в зависимости от характеристики снабжения судна ЕN*= 406 м2. Прочие изделия швартовного устройства выбираем по соответствующим ГОСТам в зависимости от характеристик швартовных канатов.
Таблица 3.2 – Стандартные изделия швартовного устройства
Наименование |
Требуется по Правилам [1] |
Выбрано в проекте |
Швартовные канаты основные: число |
4 шт. 140 м 107 кН |
полиамидные канаты тросовой свивки 4 шт:
«ПА 37(115) 842 ктекс А ГОСТ 30055-93», (канат длиной 140 м имеет массу 117 кг) |
длина, м |
|
|
минимальное разрывное усилие Fт, кН |
|
|
Для синтетических канатов их разрывное усилие должно быть пересчитано с учетом снижения прочности каната из-за его большой деформативности: , где - среднее относительное удлинение при разрыве каната (%), но не менее 30%; Fc и Fт - разрывное усилие синтетического каната и табличное значение разрывного усилия, кН. |
189 кН. |
|
Швартовные канаты дополнительные |
40% от основных, 2 шт |
полиамидные канаты тросовой свивки 2 шт: «ПА 37(115) 842 ктекс А ГОСТ 30055-93», (канат длиной 140 м имеет массу 117 кг) |
Клюзы
|
|
II-250-180 ГОСТ 25056-81, 215 кг |
Кнехты
|
12 шт. |
II Г – 220 ГОСТ 11265-73 |
Стопоры переносные |
|
полиамидные канаты тросовой свивки 4 м. |
Роульсы
|
2 шт. |
Роульс ЧУГ – К ГОСТ 9321-73 |
Клюзы с роульсами |
4 шт в носу |
Клюз I -7/600 ОСТ 5.2381-85 |
Швартовные механизмы
|
3 шт. 2 в носу, 1 в корме |
Лебёдка якорно-швартовная BLM(Франция) тип 13, массой 1245 без мотора каждая |
Вьюшки |
2 шт в носу и корме |
Вьюшка III Пр/Лев 550х600 ОСТ 5.2109-74 |
Эскизы с размерами деталей швартовного устройства приведены на рисунках 3.5…3.9.
В=480 мм
a=900 мм
h1=890 мм
h2=120 мм
h3=670 мм
A=400 мм
D=240 мм
L= 920 мм
Рисунок 3.5 – Клюз с короткими роульсами
H=480 мм
a=250 мм
h=340 мм
b=140 мм
S=16 мм
L= 550 мм
Рисунок 3.6 –Клюз швартовный
D1=264 мм
D= 220 мм
H= 139 мм
D2=160 мм
D3=286 мм

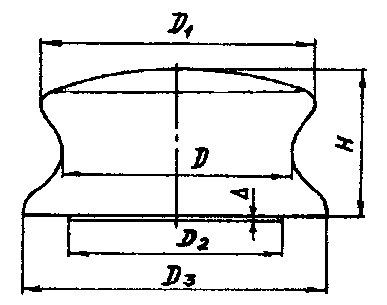

Рисунок 3.7 – Роульс
D=220 мм
A=550 мм
B=320 мм
L= 950 мм

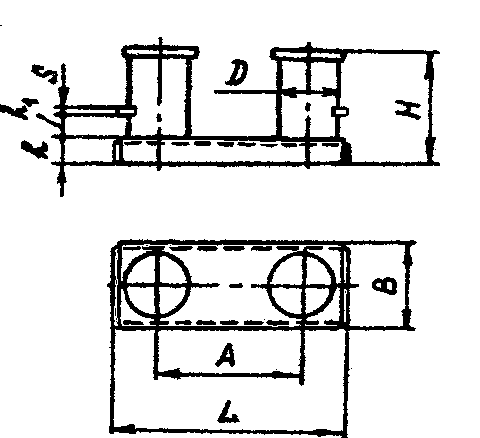

Рисунок 3.8 –Швартовный кнехт
H=1330 мм
Н1=736 мм
D=950 мм
S=16 мм
L1= 830 мм
L2= 1630 мм
D2= 1200 мм

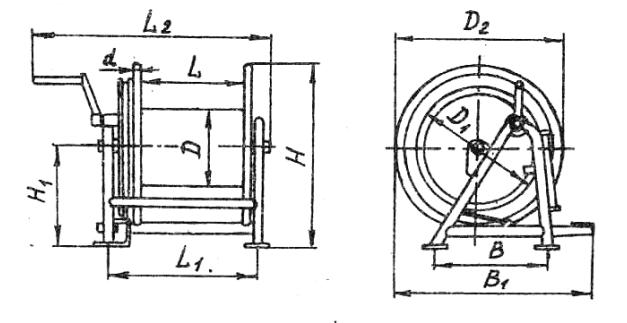

Рисунок 3.9 – Турачка
