1.36.5. Изоляция силовых конденсаторов
Силовые конденсаторы применяют в следующих случаях:
в силовых сетях промышленной частоты высокого и низкого напряжений частотой 50 Гц (косинусные конденсаторы, конденсаторы продольной емкостной компенсации, конденсаторы емкостного отбора мощности);
в силовых установках повышенных частот (электротермические установки частотой до 10 кГц);
в установках постоянного и пульсирующего напряжений;
в установках импульсного напряжения.
Основное характерное отличие силовых конденсаторов от прочих конденсаторов – сравнительно большие протекающие через них токи, которые даже при малых диэлектрических потерях приводят к заметному нагреву конденсаторов.
Силовые конденсаторы состоят из секций в основном рулонного типа. Секции наматывают на цилиндрическую оправку, и после снятия с оправки сплющивают, либо оставляют на цилиндрическом изоляционном каркасе, получая цилиндрическую секцию. В зависимости от номинального напряжения и емкости конденсатора его секции соединяются параллельно, последовательно или смешанно. Пакет помещают в корпус, пропитывают и герметизируют для предотвращения попадания воздуха и влаги.
Секции конденсаторов выполняются либо со скрытой, либо с выступающей фольгой (рис.1.31). Конструкцию с выступающей фольгой применяют для улучшения теплоотвода и для уменьшения индуктивности секций. Для увеличения напряжения применяют конструкцию со «слепой» промежуточной фольгой, при этом секция состоит из нескольких подсекций, соединенных последовательно, а выводы имеют только первая и последняя фольга (рис.1.31).

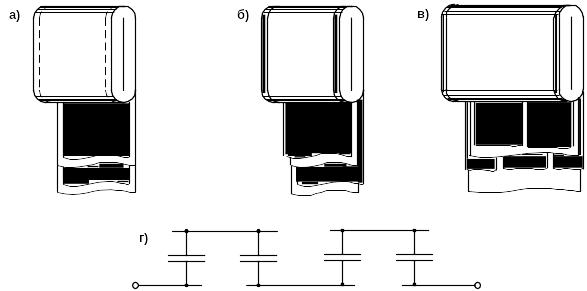

Рис.1.31. Рулонные секции конденсаторов со скрытой фольгой (а), с выступающей фольгой (б) и с промежуточной «слепой» фольгой (в)
В качестве изоляции используется пропитанная конденсаторная бумага и полимерные пленки. Из полимерных пленок в конденсаторах промышленной и повышенной частоты применяют полипропиленовую пленку, а в импульсных конденсаторах – лавсановую пленку.
В силовых конденсаторах часто применяют комбинированную бумажно-пленочную изоляцию, в которой слои конденсаторной бумаги перемежаются со слоями полимерной пленки. Бумага впитывает жидкость, втягивая ее в прослойки между пленками, и обеспечивает отсутствие газовых включений.
В качестве пропиток используют нефтяное конденсаторное масло, хлорированные дифенилы и их заменители, а в импульсных конденсаторах – касторовое масло.
Электродами в силовых конденсаторах является алюминиевая фольга толщиной 7..12 мкм. В некоторых типах конденсаторов используется слой металла (цинка или алюминия), нанесенный на поверхность ленты или бумаги.
1.36.6. Изоляция силовых трансформаторов
Изоляция силовых трансформаторов с металлическим баком разделяется на внешнюю и внутреннюю. Внешняя изоляция составлена воздушными промежутками между вводами, между вводами и заземленным баком, а также по поверхности фарфоровых покрышек вводов. К внутренней изоляции относят изоляционные промежутки внутри бака: изоляцию обмоток, масляной части вводов, отводов и вспомогательных устройств.
Изоляцию обмоток разделяют на главную и продольную.
Главная изоляция составлена изоляцией между обмотками, между обмотками и магнитопроводом, междуфазной изоляцией между наружными катушками двух соседних стержней и изоляцию наружной катушки от стенки бака. Главная изоляция выполняется преимущественно маслобарьерного типа, обладающая высокой импульсной электрической прочностью и обеспечивающая интенсивное охлаждение обмоток и магнитопровода. Эта изоляция представляет собою трансформаторное масло с барьерами из электротехнического картона.
К продольной изоляции относят изоляционные промежутки между витками, между слоями витков и между катушками одной обмотки. Габариты главной и продольной изоляции при напряжениях до 220 кВ включительно определяются грозовыми перенапряжениями. Кроме того, конструкция изоляции должна обеспечивать охлаждение активных частей трансформатора. Продольная изоляция силовых трансформаторов выполняется обычно слоями электроизоляционной бумаги, накладываемой поверх провода.
