3.3.2. Одночастотные методы
Для устранения вклада термо- и гальваномагнитных эффектов в эдс Холла применяются методы переменных полей. Например, в методе переменного тока и постоянного магнитного поля (Ix~, Bz=, Uy~) через образец пропускается переменный ток Ix(x) = Ixcosxt, а магнитное поле остается постоянным. Тогда эдс Холла будет переменной:
(3.10)
Другие поперечные эдс, суммируемые с эдс Холла (3.9), могут быть исключены при достаточно высокой частоте тока, когда x >> 0 = 1/0, где 0 - время установления термического равновесия образца с окружающей средой (обычно 0 порядка секунд). Остальные вклады в эдс Холла устраняются усреднением Ux по двум направлениям магнитного поля и тем, что селективный усилитель не пропускает постоянных составляющих сигнала.
П усть переменное напряжение на холловских зондах в отсутствие магнитного поля равно U1. Это переменное напряжение U1 можно представить в виде двух составляющих, сдвинутых по фазе на 90: активная составляющая U1а совпадает по фазе с эдс Холла; реактивная составляющая U1р сдвинута на 90(рис. 3.4).
Рис. 3.4. Диаграмма напряжений на холловских зондах
При включении постоянного магнитного поля активная составляющая увеличивается на эдс Холла и становится равной U2а = U1а + UH, а реактивная составляющая не изменяется. При изменении направления магнитного поля на обратное активная составляющая уменьшается на эдс Холла U3а = U1а - UH. На основании диаграммы напряжений на холловских электродах составим систему уравнений:
(3.11)
Решение этой системы будет иметь вид:
(3.12)
Таким образом, для определения холловской эдс необходимо измерить три напряжения на холловских зондах, отличающихся значением магнитной индукции В: 1) U1 при В = 0; 2) U2 при В = const; 3) U3 при В = ‑ const.
Схема измерения эффекта Холла при переменном токе в постоянном магнитном поле приведена на рис. 3.5.

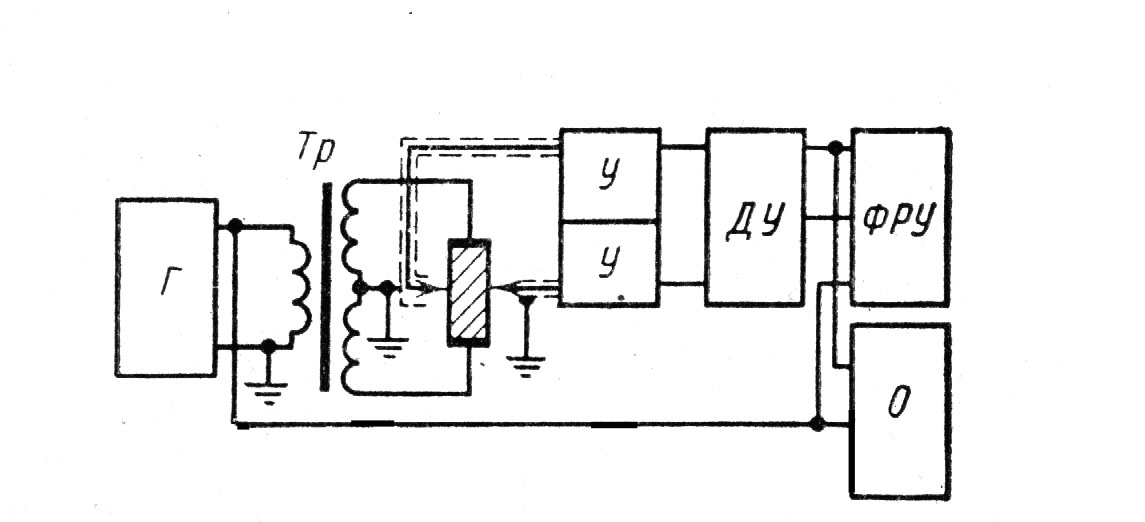

Рис. 3.5. Схема измерения эффекта Холла при переменном токе в постоянном магнитном поле
Напряжение низкой частоты от генератора переменного тока Г через трансформатор Тр с заземленной средней точкой вторичной обмотки подается на образец. Эдс, возникающие на холловских зондах, с помощью кабеля с двойным экраном усиливаются двумя идентичными усилителями У с высоким входным сопротивлением и малой емкостью. Затем оба сигнала поступают на вход дифференциального усилителя ДУ и далее на фазочувствительный резонансный усилитель ФРУ. С помощью усилителя ФРУ производится сравнение амплитуд и фаз холловского сигнала и напряжения, поданного на токовые контакты образца.
В результате использования переменного тока с помощью селективного усилителя можно измерить UH даже в материалах с малой подвижностью носителей заряда таких, как пленки металлооксидных и сульфидных полупроводников (SnO2, ZnO, ZnS, ZnSe и др.).
Подобными же преимуществами по сравнению с методом постоянных полей обладает метод переменного магнитного поля и постоянного тока (Ix~, Bz=, Uy~). В этом случае производится усреднение результатов по двум направлениям тока. Неотделимым остается лишь напряжение UП-Н-Э, заметное при малой скорости реверсирования Bz в низкоомных полупроводниках. Этот одночастотный метод также применяется для измерения параметров полупроводников с очень малыми подвижностями (до 10-6 м2/Вс).
