3.2. Переходы и сопряжения стенок

Плавность перехода от тонких сечений к толстым, правильные сопряжения и достаточной величины радиусы закруглений обеспечивают получение отливок без литейных дефектов.

На рис. 3.3 показаны способы выполнения лобового сопряжения двух стенок различной толщины, лежащих в одной плоскости.

а

ба

в

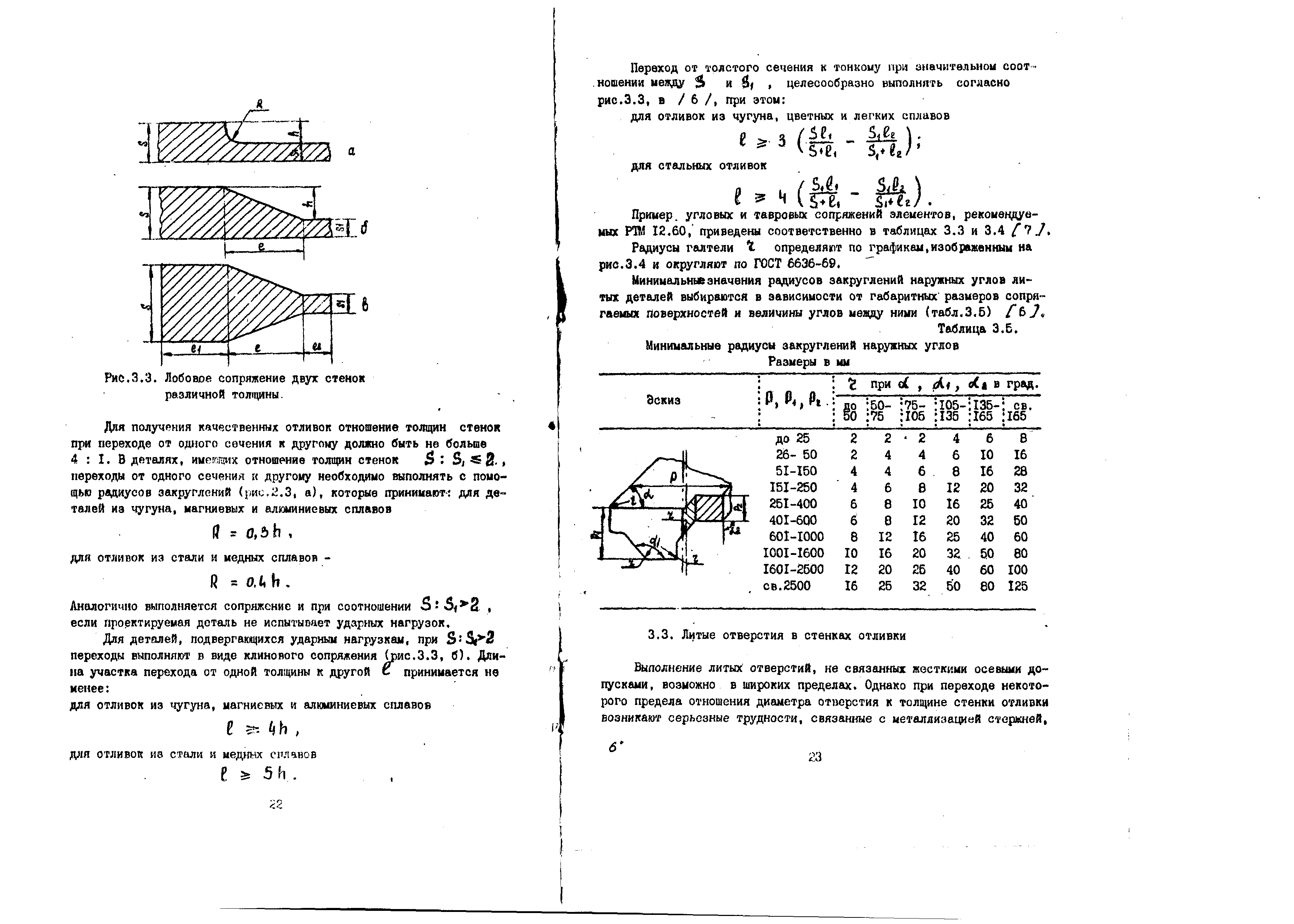

Рис. 3.3. Лобовое сопряжение двух стенок различной толщины

Для получения качественных отливок отношение толщин стенок при переходе от одного сечения к другому должно быть не больше 4: 1. В деталях, имеющих отношение толщин стенок S: S1 ≤2, переходы от одного сечения к другому необходимо выполнять с помощью радиусов закругления (рис. 3.3.а), которые принимают: для деталей из чугуна, магниевых и алюминиевых сплавов

R=0,3 h

Для отливок из стали и медных сплавов-

R= 0,4 h

Аналогично выполняется сопряжение и при соотношении S:S1≥2, если проектируемая деталь не испытывает ударных нагрузок.

Для деталей, подвергающихся ударным нагрузкам, при S:S1 >2 переходы выполняют в виде клинового сопряжения (рис. 3.3, б). Длина участка перехода от одной толщины к другой l принимается не менее :

для отливок из чугуна, магниевых и алюминиевых сплавов

l≥4h

для отливок из стали и медных сплавов

l≥5h

Переход от толстого сечения к тонкому при значительном соотношении между S и S1, целесообразно выполнять согласно (рис. 3.3, в), при этом:

для отливок из чугуна, цветных и легких сплавов

;

для стальных отливок

.

Пример угловых и тавровых сопряжений элементов, рекомендуемых РТМ 12.60. приведены соответственно в табл. 3.4 и 3.5.

Радиусы галтели rопределяют по графикам, изображенным на рис. 3.4 и округляют по ГОСТ 6636-69.

Минимальные значения радиусов закруглений наружных углов литых деталей выбираются в зависимости от габаритных размеров сопрягаемых поверхностей углов между ними (табл. 3.3).

Таблица 3.3

Минимальные радиусы закруглений наружных углов, размеры в мм

Эскиз

p, p1, p2.

τ при α, α1, α2 в град.

до 50

50 - 75

75 - 105

105 - 135

135-165

св. 165

до 25

2

2

2

4

6

8

26-50

2

4

4

6

10

16

51-150

4

4

6

8

16

28

151-250

4

6

8

12

20

32

251-400

6

8

10

16

25

40

401-600

6

8

12

20

32

50

601-1000

8

12

16

25

40

60

1001-1600

10

16

20

32

50

80

1601-2500

12

20

25

40

60

100

св. 2500

16

25

32

50

80

125
