5. Валы
Вращающиеся детали (шкивы, зубчатые колеса) машин устанавливаются на осях или валах, которые обеспечивают постоянное положение их оси вращения.
Оси – детали машин, которые служат лишь для поддержания вращающихся на них деталей. Они не передают полезного крутящего момента и работают только на изгиб.
Валы - в отличие от осей не только поддерживают вращающиеся детали, но и передают по всей длине или на отдельных участках крутящий момент.
Как и оси, валы передают на опоры силы, возникающие в передачах (например, силы в зацеплении зубчатых колес и т.д.), т.е. они подвержены действию изгибающих моментов.
Некоторые валы не поддерживают вращающиеся детали (карданные валы автомобилей, валки прокатных станков и др.) поэтому работают только на кручение.
5.1. Классификация валов и осей
Оси бывают вращающиеся и неподвижные и представляют собой прямые стержни.
Валы подразделяются:
а) по назначению – валы передач, на которых устанавливаются зубчатые колеса, звездочки, муфты и др. детали передач и коренные валы, несущие кроме деталей передач рабочие органы машин – колеса или диски турбин, кривошипы, маховики и др.
б) по форме геометрической оси – прямые и коленчатые.
в) по форме сечений – гладкие, шлицевые и профильные.
Прямые валы подразделяются на валы постоянного диаметра (трансмиссионные, судовые); валы ступенчатые (большинство валов); валы с фланцами для соединения по длине, а также валы с нарезанными шестернями или червяками.
Форма вала по длине определяется распределением нагрузок по длине, т.е. эпюрами изгибающих и крутящих моментов; условиями восприятия осевых нагрузок и условиями технологии изготовления и сборов.
Эпюры моментов по длине вала неравномерны. Крутящий момент обычно передается не на всей длине, изгибающие моменты на опорах вала равны нулю. Поэтому целесообразно конструировать валы переменного сечения, приближающимися к телам равного сопротивления. Ступенчатая форма валов удобна в изготовлении и сборке.
Кроме того, валы могут быть полыми.
Полый вал с отношением dотв: dнар. = 0,75 при равной прочности и жесткости получается легче сплошного на 50%. Полые валы применяются при жестких требованиях к весу, при необходимости пропуска сквозь других деталей.
5.2. Элементы конструкции вала
а) посадочные поверхности (под ступицы зубчатых колес, шкивов, звездочек и т.п.) характеризуются шероховатостью и величиной диаметра. Диаметры выбираются из стандартного ряда посадочных размеров. Диаметры под подшипники качения – из стандартного ряда внутренних диаметров подшипников. Переход диаметров ступеней определяется: стандартными диаметрами посадочных поверхностей под ступицы и подшипники, возможностью восприятия осевых сил и условиями сборки.
Шпонки на валах, по возможности следует располагать в одной плоскости.
б) цапфы (шейки) вала.
Участок вала, которым он опирается на подшипник и воспринимает радиальную нагрузку, называется цапфой. Цапфы осей и валов, работающих в подшипниках скольжения, бывают: цилиндрическими (а), с буртами (б), коническими (в) и шаровыми (г).
Наиболее широкое распространены цилиндрические цапфы. Для предотвращения осевых смещений цапфы делают с буртами. Для регулирования зазора в подшипниках или осевого фиксирования вала рекомендуется коническая цапфа. При необходимости угловых смещений вала применяют шаровую цапфу.
рис. 71. Цапфы осей и валов,
в подшипниках скольжения:
а) цилиндрические;
б) с буртами;
в) конические;
г) шаровые.
Цапфы валов для подшипников качения выполняют цилиндрическими с малой длиной.
в) пяты – участки валов, которыми они опираются на подшипник и воспринимают осевую нагрузку.
Пята может быть сплошной (а); кольцевой (b); гребенчатой (c). Подшипник в этом случае называют подпятником.
Устройства для передачи осевых нагрузок.

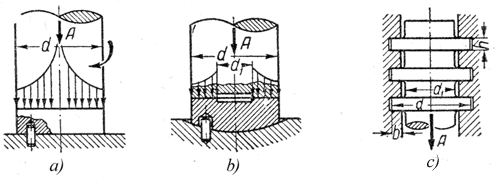

рис. 72. Конструкции подпятников:
а) сплошная;
b) кольцевая;
c) гребенчатая
Тяжелые нагрузки передаются упором деталей в ступы на валу или посадкой этих деталей с натягом.
Средние осевые нагрузки передают гайками, штифтами и другими устройствами.
Легкие осевые нагрузки передаются стопорными винтами или пружинными кольцами.

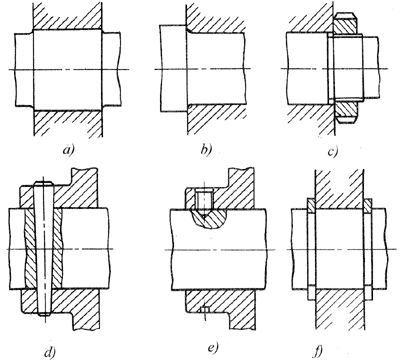

рис. 73. Устройства для передачи осевых нагрузок:
a) посадка детали с натягом;
b) упор детали в уступ;
c) передача нагрузки гайкой;
d) передача нагрузки штифтом;
e) передача нагрузки стопорным винтом;
f) передача нагрузки пружинными кольцами;
д) переходные участки валов

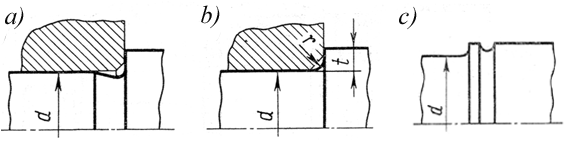

рис. 74. Переходные участки валов:
a) канавка;
b) галтель;
c) разгрузочная канавка.
г) канавки для выхода шлифовальных кругов обычно выполняются для валов Ø 10…50 мм, шириной b = 3 мм и глубиной t = 0,25 мм, а для валов Ø 50…100 мм b = 5 мм; t = 0,5 мм.
Канавки должны иметь максимальные радиусы. Канавки существенно повышают стойкость шлифовальных кругов, но вызывают значительную концентрацию напряжений и понижают прочность валов при переменных напряжениях.
Канавки также необходимы на концах участков с резьбой для выхода резьбонарезного инструмента.
Галтель постоянного радиуса.
Радиус «r» галтели выбирают меньше радиуса закругления (r) насаживаемых деталей.
Для шеек под подшипники качения рекомендуется ;
где d – диаметр меньшей из сопрягаемых ступеней;
t – высота уступа.
Разгрузочная канавка выполняется путем удаления малонапряженного материала. При этом напряжения распределяются более равномерно и концентрация их снижается.
