4.2. Заклепочные соединения

Заклепкой называется стержень круглого сечения с заранее изготовленной закладной головкой на одном конце и замыкающей головкой на другом, образующейся в процессе клёпки.

Заклёпки применяются для соединения таких деталей машин и сооружений, которые представляют собой полосы, листы, прокатные профили и др.

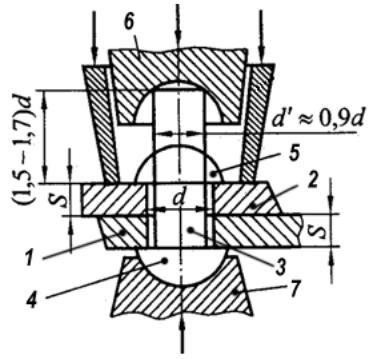

Сопрягаемые детали 1 и 2 (см рис. 12) стягиваются заклёпкой, которая состоит из стержня 3 круглого сечения и закладной головки 4. Заклёпку вставляют в совмещённые отверстия d₀ и, осаживая выступающий конец стержня, образуют вторую замыкающую головку 5. Формирование этой головки производится с помощью обжимки 6. Закладная головка устанавливается в поддержке 7. Процесс образования замыкающей головки называется клёпкой.

рис. 12. Схема клепки

При диаметре стальных заклёпок до d = 12 мм, применяют холодную клёпку, при большем диаметре – горячую. Для обеспечения ввода заклёпки отверстие в склёпываемых деталях делают несколько больше диаметра стержня заклёпки. Клёпку проводят вручную или машинами. При машинной клёпке отверстие заполняется металлом лучше, что благоприятно сказывается на работе заклёпочного соединения. Во избежание химической коррозии в соединениях заклёпки ставят из того же материала, что и соединяемые детали. Заклёпки изготавливают из стали (ст2; ст3; ст10; ст20), алюминия, латуни и меди. Материал заклёпки должен быть достаточно пластичным.

Заклёпочные соединения до сих пор применяются в ответственных конструкциях, воспринимающих интенсивные вибрационные или большие повторные ударные нагрузки (самолёты, уникальные мосты). Кроме того, заклёпочные соединения применяются в конструкциях, не допускающих применение сварки, из-за опасности коробления, отпуска термообработанных деталей или при склёпывании не свариваемых деталей.

Соединение деталей машин или сооружения осуществляемого группой заклёпок называется заклепочным.

К недостаткам заклёпочных соединений относятся большой расход металла и повышенную трудоёмкость. Вес заклёпок составляет 4% от веса конструкции (вес сварных швов – 1,5%).

Основные виды заклёпок общего назначения стандартизованы. Различают следующие основные виды заклёпок:

- заклёпки с полукруглой головкой (рис. 13 а);

- заклёпки с плоской головкой (рис. 13 б);

- заклёпки с потайной головкой (рис. 13 в);

- заклёпки полупустотелые (рис. 13 г, д, е);

- пустотелые со скруглённой и потайной головками (рис. 13 ж, з, и).

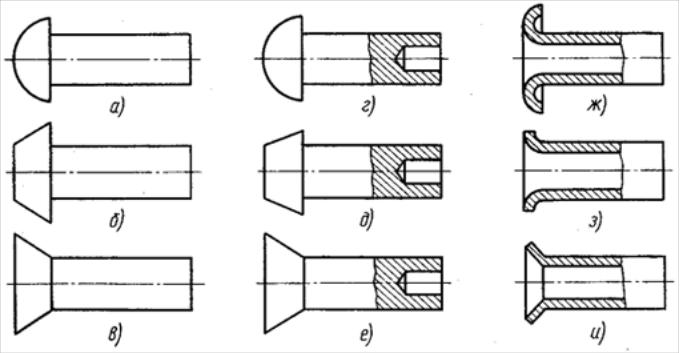

рис. 13. Стандартные стальные заклепки

Пустотелые заклёпки применяются для того, чтобы использовать их отверстие в заклёпочном соединении для пропуска электрических проводников, крепёжных или других деталей.

Полупустотелые заклёпки применяются в тех случаях, когда не желательно или не допустимо заклёпочные соединения подвергать ударам.

В отдельных случаях применяют специальные заклёпки, например взрывные.

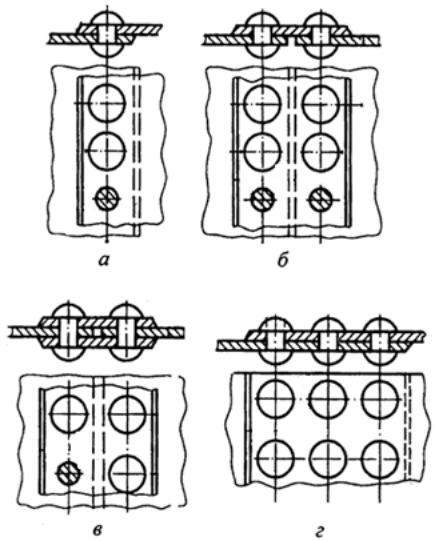

рис. 14. Типы заклепочных соединений:

а - нахлесточные;

б - стыковые с одной накладкой;

в - стыковые с двумя накладками;

г - нахлесточные многорядные.

Заклёпочные швы подразделяются:

По конструкции:

- швы внахлёстку (рис. 14 а, г);

- швы встык с одной накладкой (рис. б);

- швы встык с двумя накладками (рис. в).

По расположению заклёпок:

- однорядные (рис. 14 а, б, в);

- многорядные:

а) рядовым построением (рис. 14 г);

б) шахматным построением.

По числу заклёпок работающих на срез:

- односрезные (рис. 14 а, б, г);

- двухсрезные (рис. 14 в);

- многосрезные.

По назначению:

- прочные (узлы машин);

- плотные (паровые котлы, баки и т. п.).
