4.4.7. Отклонение формы и расположения поверхностей
Под отклонением формы в ЕСПД понимается отклонение формы реальной поверхности от формы номинальной поверхности или номинального профиля. (При этом шероховатость поверхности не считается отклонением формы.)
Прилегающая прямая – прямая, соприкасающаяся с реальным профилем и расположенная вне материала детали так, чтобы отклонение от ее наиболее удаленной точки реального профиля в пределах нормируемого профиля в пределах нормируемого участка имело минимальное значение (рис. 27).
рис. 27. Прилегающая прямая
Аналогично построены и определения прилегающей поверхности и плоскости.
Например:
Прилегающая плоскость - плоскость соприкасающаяся с реальной поверхностью и расположенная вне материала детали так, чтобы отклонения от нее наиболее удаленной точки реальной поверхности в пределах нормируемого участка имело минимальное значение.
Отклонение формы отсчитывают от точек реальной поверхности (профиля) до прилегающей поверхности (профиля) по нормали к прилегающей поверхности (профилю).
Количественно отклонение формы оценивается наибольшим расстоянием от точек реальной поверхности до прилегающей поверхности.
Допуск формы - наибольшее допустимое значение отклонения формы.
Поле допуска формы - область в пространстве или на плоскости, внутри которой должны находиться все точки реально рассматриваемого элемента в пределах нормируемого участка.
Под отклонением расположения понимается отклонение реального расположения рассматриваемого элемента от его номинального расположения.
Рассмотрим основные виды отклонения формы.
Отклонение от прямолинейности в плоскости.

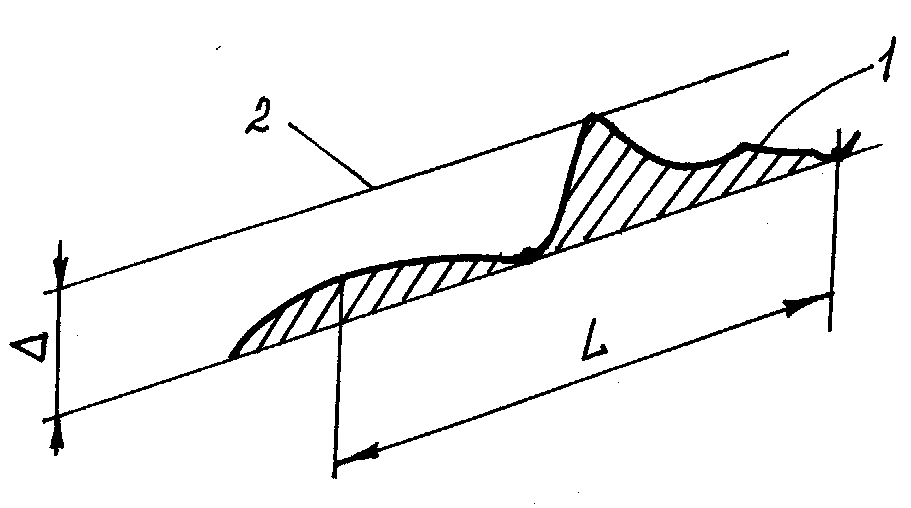

Наибольшее расстояние от точек реального профиля 1 до прилегающей прямой 2 в пределах нормируемого участка (рис. 28).
рис. 28. Отклонение от прямолинейности в плоскости
Частичными видами отклонения от прямолинейности является выпуклость и вогнутость.
Выпуклость - отклонения от прямолинейности, при котором удаление точек реального профиля от прилегающей прямой уменьшается от краев к середине (рис. 29).
рис. 29. Выпуклость

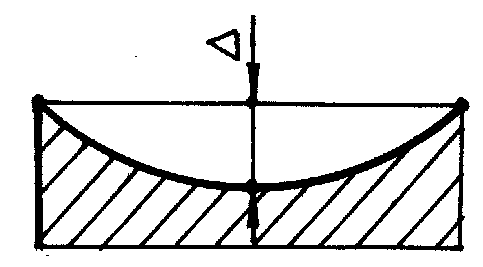

Вогнутость - отклонение от прямолинейности, при котором удаление точек реального профиля от прилегающей прямой увеличивается от краев к середине (рис. 30).
рис. 30. Вогнутость

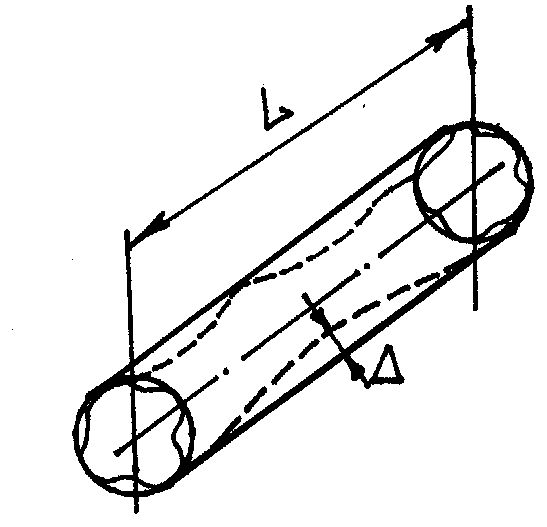

Отклонение от прямолинейности оси (или линии) в пространстве - наименьшее значение диаметра цилиндра, внутри которого располагается реальная ось поверхности вращения в пределах нормируемого участка (рис. 31).
рис. 31. Отклонение от прямолинейности
в пространстве
Отклонение от плоскостности - наибольшее расстояние от точек реальной поверхности до прилегающей плоскости в пределах нормируемого участка. Частными видами указанных отклонений являются выпуклость и вогнутость (рис. 32).
рис. 32. Отклонение от плоскостности

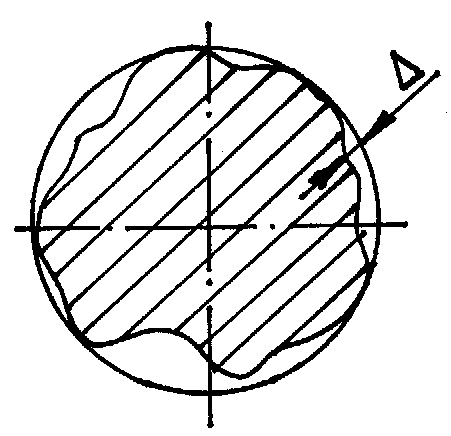

Отклонение от круглости - наибольшее расстояние от точек реального профиля до точек прилегающей окружности. Частными видами отклонений от круглости является овальность и огранка (рис. 33).
рис. 33. Отклонение от круглости
Отклонение от цилиндричности - наибольшее расстояние от точек реальной поверхности до прилегающего цилиндра в пределах нормируемого участка (рис. 34).
рис. 34. Отклонение от цилиндричности

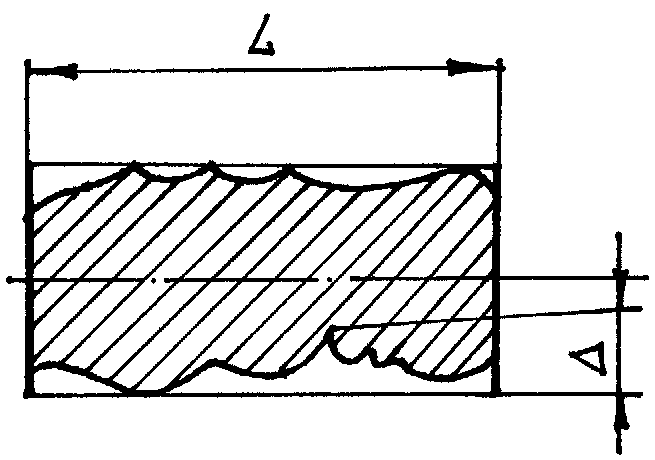

Отклонение профиля продольного сечения – наибольшее расстояние от точек, образующих реальный контур поверхности, лежащих в плоскости, проходящий через ее ось, до соответствующей стороны прилегающего профиля в пределах нормируемого участка (рис. 35).
рис. 35. Отклонение профиля продольного
сечения
Частными видами отклонений профиля продольного сечения является конусообразность, бочкообразность и седлообразность.
Рассмотрим основные виды отклонения расположения.

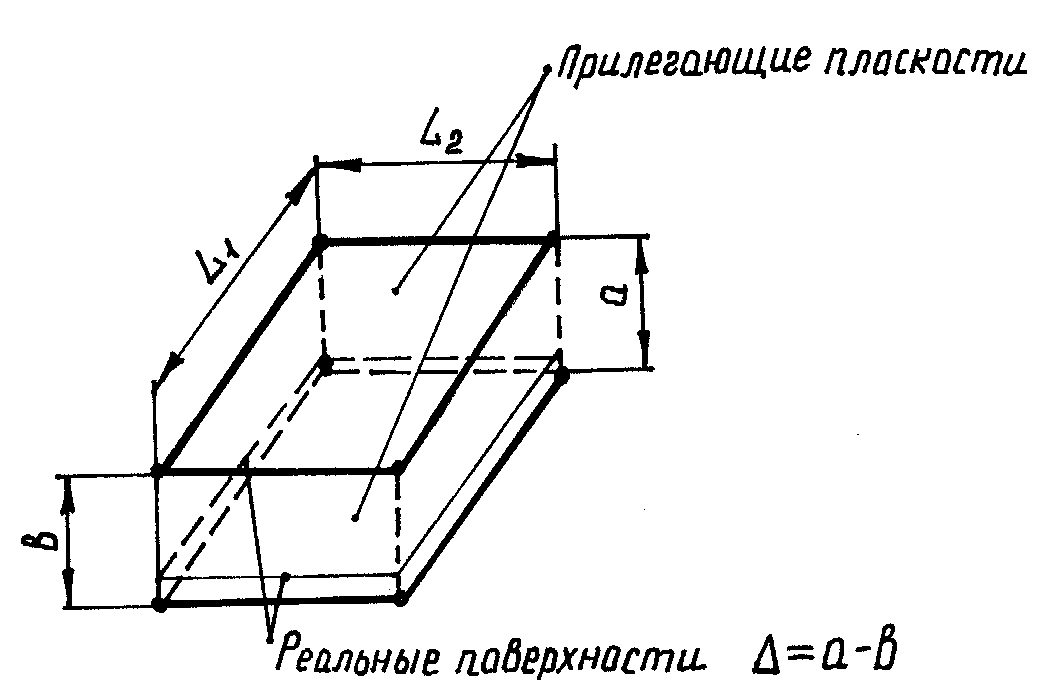

Отклонение от параллельности плоскостей - разность ∆ наибольшего и наименьшего расстояния между плоскостями в пределах нормируемого участка (рис. 36).
рис. 36. Отклонение от параллельности плоскостей
Аналогично могут быть построены определения отклонения от параллельности:
оси и плоскости;
двух прямых, лежащих в одной плоскости;
двух прямых в пространстве.

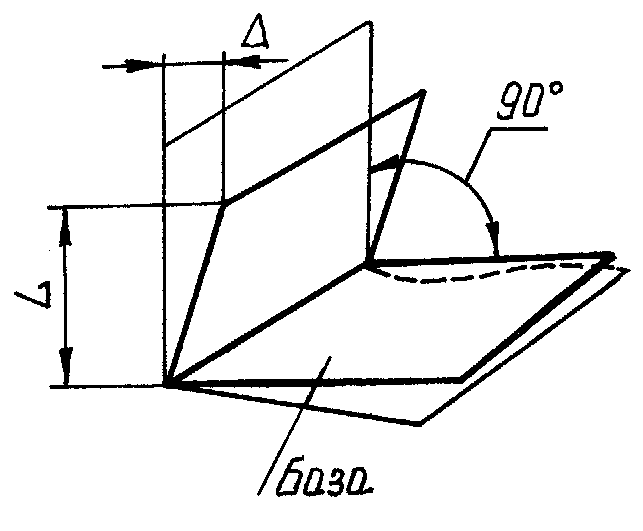

Отклонение от перпендикулярности плоскостей - отклонение угла между плоскостями от прямого угла (90), выраженное в линейных единицах ∆ на длине нормируемого участка (рис. 37).
рис. 37. Отклонение от перпендикулярности плоскостей
Аналогично могут быть построены определения отклонения от перпендикулярности:
плоскости и прямой;
двух прямых, лежащих в одной плоскости и т.п.

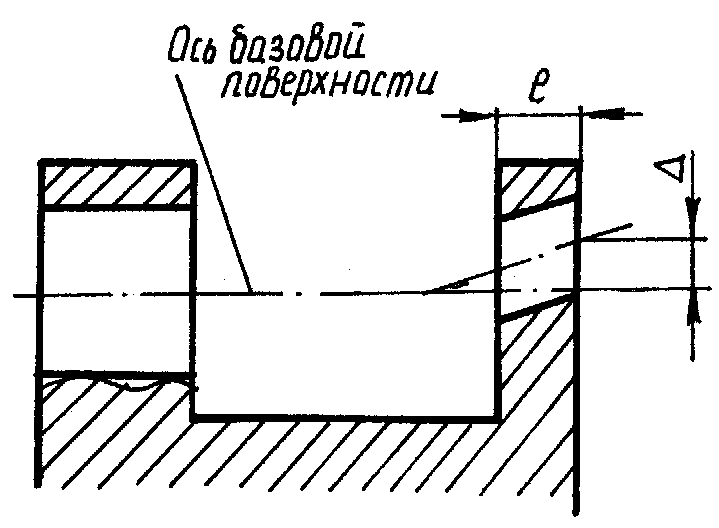

Отклонение от соосности относительно оси базовой поверхности - наибольшее расстояние ∆ между осью рассматриваемой поверхности вращения и осью базовой поверхности на длине нормируемого участка (рис. 38).
рис. 38. Отклонение от соосности относительно оси базовой поверхности

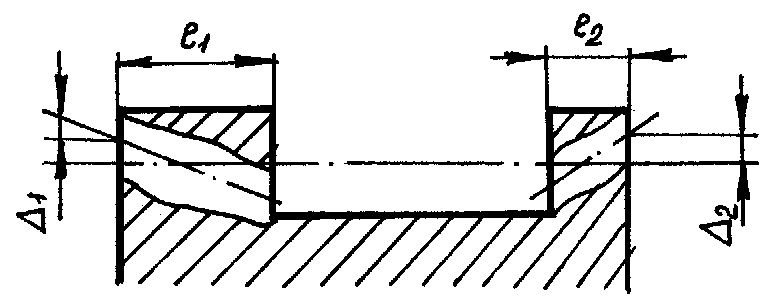

Отклонение от соосности относительно общей оси - наибольшее расстояние (∆1, ∆2, …, ∆n) между осью рассматриваемой поверхности вращения и общей осью двух или нескольких поверхностей вращения на длине нормируемого участка (рис. 39).
рис. 39. Отклонение от соосности относительно
общей оси

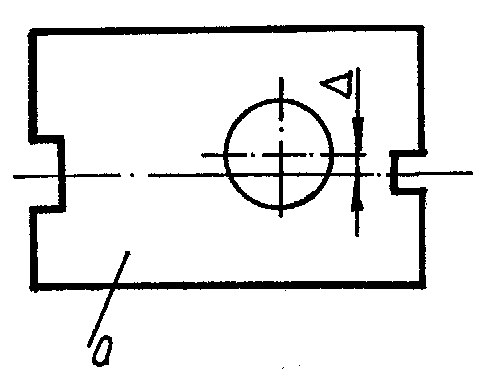

Отклонение от симметричности относительно общей плоскости симметрии - наибольшее расстояние ∆ между плоскостью симметрии (осью) рассматриваемого элемента и общей плоскостью симметрии двух или нескольких элементов в пределах нормируемого участка (рис. 40).
рис. 40. Отклонение от симметричности относительно общей плоскости симметрии

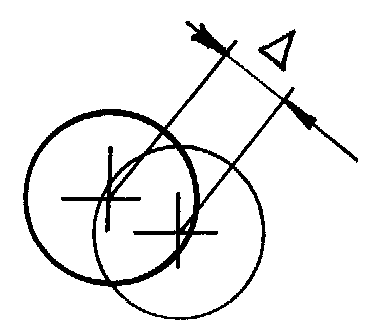

Позиционное отклонение - наибольшее расстояние ∆ между реальным расположением элемента (его центра, оси или плоскости симметрии) и его номинальным расположением в пределах нормируемого участка (рис. 41).
рис. 41. Позиционное отклонение
Допуск расположения – предел, ограничивающий допускаемое значение отклонения расположения.
Поле допуска расположения – область в пространстве или заданной плоскости, внутри которой должен находиться прилегающий элемент или ось, центр, плоскость симметрии в пределах нормируемого участка.
Зависимый допуск расположения или формы – переменный допуск расположения или формы, минимальное значение которого указывается на чертеже или техническом требовании и которое допускается превышать на величину, соответствующую отклонению действительного размера прилегающего рассматриваемого или базового элемента.
Независимый допуск расположения или формы – допуск, числовое значение которого постоянно для всей совокупности деталей, изготовляемых по данному чертежу и не зависит от действительного размера рассматриваемого или базового элемента.
Под суммарным отклонением формы и расположения понимается отклонение, являющееся результатом совместного проявления отклонения расположения рассматриваемой поверхности.
Рассмотрим основные виды отклонения формы и расположения.

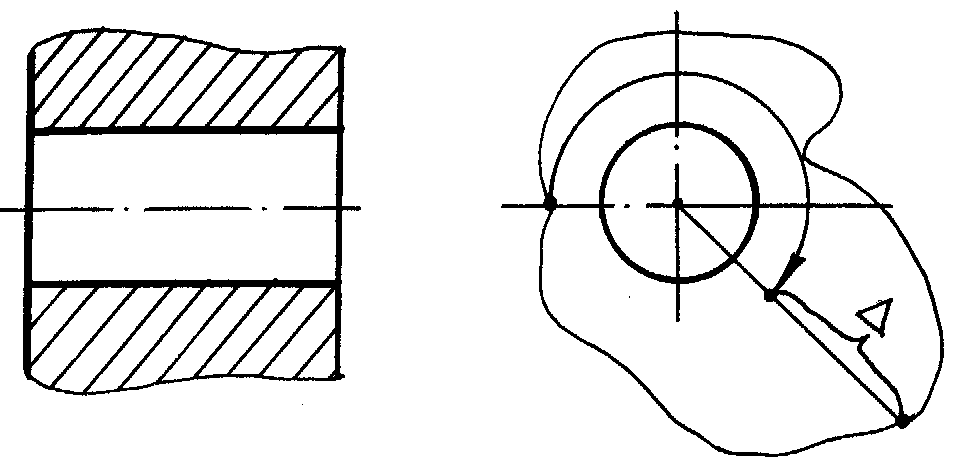

Радиальное биение - разность ∆ наибольшего и наименьшего расстояний от точек радиального профиля поверхности вращения до базовой оси (рис. 42).
рис. 42. Радиальное биение

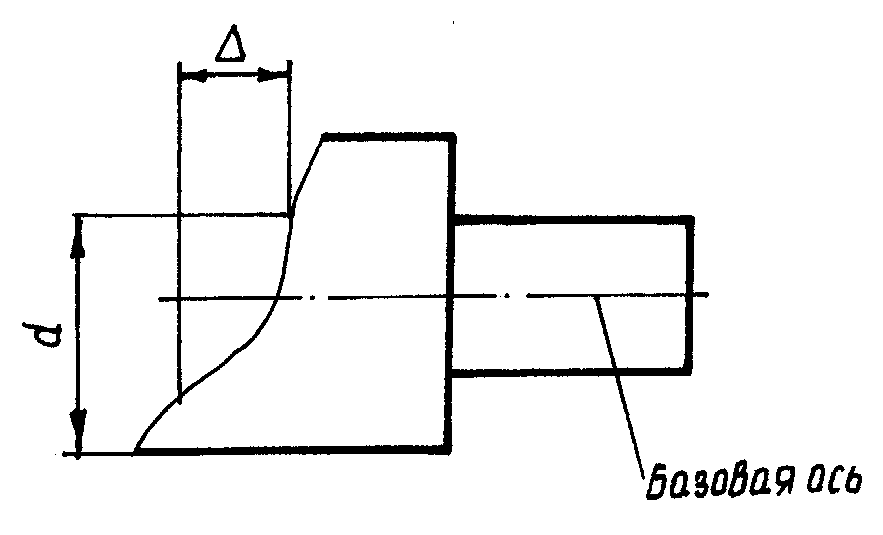

Торцовое биение - разность ∆ наибольшего и наименьшего расстояний от точек реального профиля торцовой поверхности до плоскости, перпендикулярной базовой оси (рис. 43).
рис. 43. Торцовое биение
Если рассматривается вся торцовая поверхность, то говорят о полном торцовом биении.
Таблица 1. Условные обозначения допусков формы и расположения геометрических элементов
Номер |
Допуск |
Обозначение |
1 |
Прямолинейности |
|
2 |
Плоскостности |
|
3 |
Круглости |
|
4 |
Цилиндричности |
|
5 |
Профиля продольного сечения |
|
6 |
Параллельности |
|
7 |
Перпендикулярности |
|
8 |
Соосности |
|
9 |
Симметричности |
|
10 |
Позиционный |
|
11 |
Пересечение осей |
|
12 |
Радиальное биение, или в заданном направлении |
|
13 |
Биение полное |
|

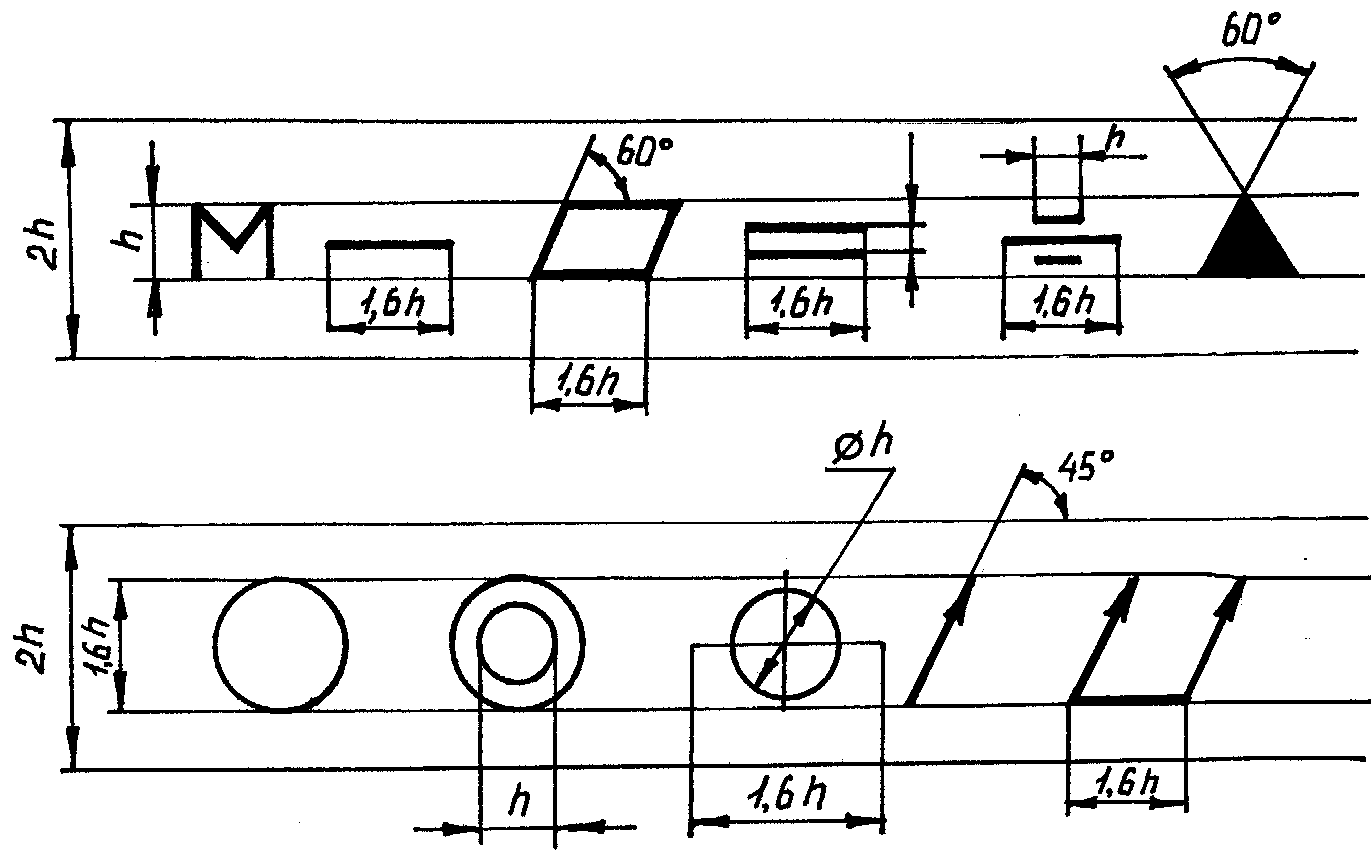

рис. 44. Размеры знаков
Допуски формы и расположения поверхностей указываются на чертежах в виде условных обозначений (табл. 1) или текстом в технических требованиях. Применение условных обозначений предпочтительно.
