1.3.2. Описание структуры делового процесса

На втором этапе определения делового процесса необходимо описать его внутреннюю структуру. Для этого необходимо определить:

из каких процессов состоит моделируемый деловой процесс;

как эти процессы взаимодействуют между собой.

В IDEF0 моделировании для описания внутренней структуры процесса используется механизм декомпозиции. В соответствии с требованиями методологии IDEF0, для того чтобы декомпозировать деловой процесс, необходимо создать диаграмму - потомок. На этой диаграмме следует представить процессы, из которых состоит деловой процесс в рамках системы менеджмента качества (СМК).

Рассмотрим декомпозицию делового процесса «Производить женские пальто» (рис.3). Учитывая цели моделирования – соответствие делового процесса требованиям СТБ ИСО 9001 – 2001 декомпозиция делового процесса включает 4 блока процессов, представленных на рис. 7.

Рис. 7. Декомпозиция процесса «Производить женские пальто

В соответствии с требованиями СТБ ИСО 9000 деловой процесс «Производить женские пальто» включает следующие процессы:

- реализовать ответственность высшего руководства по менеджменту качества;

- осуществлять менеджмент ресурсов;

- реализовать процессы жизненного цикла;

- осуществлять измерения, анализ и улучшения СМК.

На рисунке 7 не представлены взаимодействия между функциональными блоками, представляющими декомпозицию процесса «Производить женские пальто».

1.3.3.Описание взаимодействий между процессами

Третьим этапом определения делового процесса является описание взаимодействий между процессами. Взаимодействие между процессами в IDEF0 описывается с помощью интерфейсных дуг и обозначает передачу материалов и/или информации с выходов одного процесса на входы (управления, механизмы) другого процесса.

В методологии IDEF0 допустимыми являются 5 (пять) типов взаимодействий между блоками в пределах одной диаграммы:

управление;

выход - вход;

обратная связь по управлению;

обратная связь по входу;

выход – механизм.

Рис. 8

Взаимосвязь по управлению (Рис. 8): выход одного процесса влияет на выполнение другого процесса, т.е. выходная дуга блока 1 является управляющей для блока 2. В СТБ ИСО 9001 такое взаимодействие определяет функцию управления «ответственность руководства» по отношению к другим процессам

Рис. 9

Взаимосвязь по входу (Рис. 9): выход одного процесса является входом для другого, т.е. выходная дуга блока 1 является входной для блока 2. Это взаимодействие характерно для любых процессов в организации, например для процессов жизненного цикла.

Обратная связь по управлению (Рис. 10): выходы из одного процесса влияют на выполнение других процессов, выполнение которых в свою очередь влияет на выполнение исходного процесса. Выходная дуга блока 1 является управляющей для блока 2, а выходная дуга блока 2 является управляющей для блока 1.

Рис. 10

В СТБ ИСО 9001 такое взаимодействие может определять:

- функцию управления «ответственность руководства»;

- функцию управления «управление процессами жизненного цикла»;

- функцию управления «измерение, анализ и улучшение».

Рис. 11

Обратная связь по входу (Рис. 11): выход из одного процесса является входом для другого процесса, выход которого является для него входом, т.е. выходная дуга блока 2 является входной для блока 1, выход которого является для него входом. В СТБ ИСО 9001-2001 такое взаимодействие может определять функцию управления «управление процессами жизненного цикла»..

Взаимосвязь «выход – механизм»: выход одного процесса является механизмом для другого, т.е. выходная дуга блока 1 является дугой механизма для блока 2. Такой тип связи относится чаще всего к процессам обеспечения ресурсами. В СТБ ИСО 9001 такое взаимодействие может определять функцию управления «менеджмент ресурсов».

Практика показывает, что перечисленных пяти видов взаимодействий достаточно, чтобы определить взаимодействия между процессами любой сложности.

Описание взаимодействий в рамках функциональной модели процесса будет полным, когда для каждого функционального блока будут определены его интерфейсные дуги.

Примечание - Методология IDEF0 регламентирует, что каждый блок в модели должен содержать хотя бы по одной дуге входа, выхода, управления и механизма. В [6] имеется короткий список исключений из этого правила.

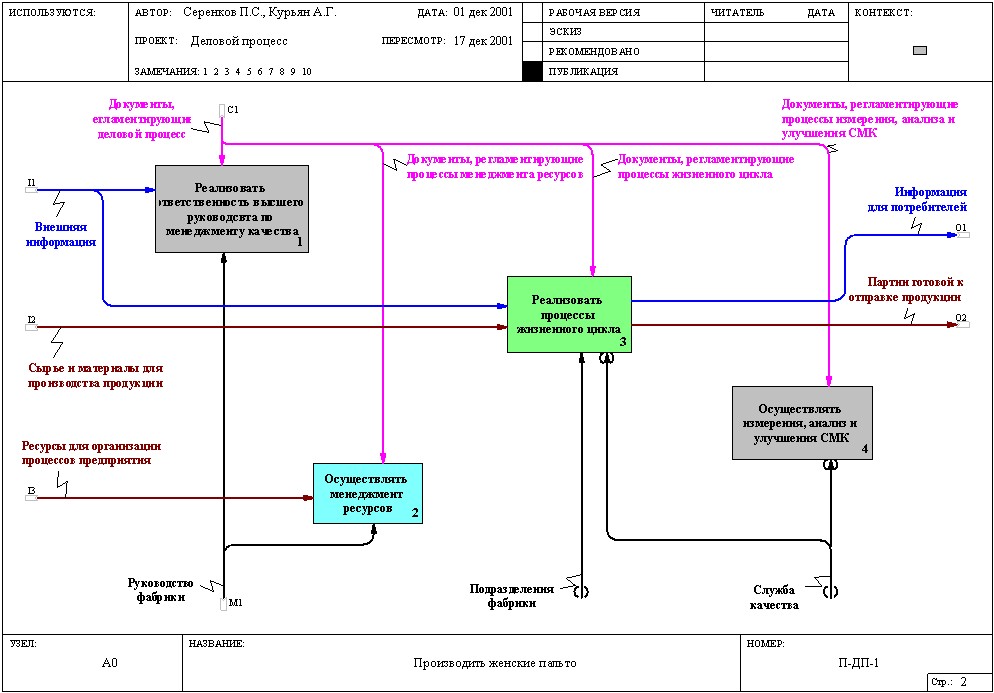

Рассмотрим взаимодействия между процессами, составляющими деловой процесс «Производить женские пальто» (рис. 12). Процесс «Реализовать ответственность высшего руководства по менеджменту качества» является управляющим процессом для всех остальных процессов. Соответственно, выход этого процесса– «Политика, цели, руководство по качеству, программы качества» является управляющим входом для всех остальных процессов, представленных на диаграмме (рис. 5).

Процесс «Осуществлять менеджмент ресурсов» имеет связь «выход – механизм» с процессами «Реализовать процессы жизненного цикла» и «Осуществлять измерения, анализ и улучшения СМК».

На диаграмме представлен контур обратной связи: выход процесса «Осуществлять измерения, анализ и улучшения СМК» с входом процесса «Реализовать ответственность высшего руководства по менеджменту качества»

Примечание - Правило полноты функциональной модели IDEF0 в точности соответствует требованиям СТБ ИСО 9001 в части того, что каждый процесс должен обеспечиваться ресурсами (дуги механизмов в IDEF0-модели), управляться (дуги управления), производить продукцию на выходе (выходные дуги), перерабатывая материалы и/или информацию, поступающие на его входы (входные дуги).

Рис. 12. Взаимодействия между процессами
