- •5. Принципы контроля качества стоматологических материалов.
- •10. Показатели, определяющие размерную точность оттискных материалов.
- •11. Кристаллизующиеся оттискные массы. Характеристика гипса, как слепочного материала.
- •12. Характеристика термопластических оттискных материалов.
- •13. Общие сведения о составе альгинатных масс.
- •14. Общие сведения о составе и сравнительная характеристика силиконовых массы.
- •15. Характеристика полимеризующихся оттискных масс.
- •16. Сравнение слепков, полученных кристаллизующимися и эластическими слепочными массами. .
- •17. Классификация материалов, применяемых в ортопедической стоматологии
- •18. Основные материалы, определение.
- •19. Вспомогательными материалами, определение.
- •20. Требования, предъявляемые к основным материалам
- •21. Восковые материалы
- •22. Классификация природных восков, виды и назначение.
- •23. Синтетические воски.
- •24. Восковые смеси
- •27. Полировочные средства
- •28. Определение металлов и сплавов металлов.
- •30. Химическое соединение
- •31. Твердые растворы, ликвация.
- •32. Физические, механические и технологические свойства сплавов металлов.
- •33. Хромоникелевые и никельхромовые сплавы.
- •34. Кобальтохромовые сплавы.
- •35. Серебряно-палладиевые сплавы.
- •36. Сплавы золота.
- •37. Сплавы титана
- •38. Усадка сплавов металлов, методы еѐ компенсации
- •39. Способы литья деталей зубных протезов.
- •40. Классификация аппаратов для литья.
- •46. Понятия керамики и фарфора
- •47. Классификация стоматологической керамики по назначению.
- •48. Состав стоматологической керамики.
- •49. Технология получения керамики.
- •54.Фосфатные цементы(цинк-фосфатные). Состав и свойства.
- •55.Силикатные цементы.Состав и свойства
- •57.Сиц.Классификация сиц
- •58.Состав и свойства сиц
- •59.Показания к применению сиц
- •60. Классический сиц
- •61.Положительные свойства сиц
- •62.Недостатки «классических» сиц
- •63.Разновидности сиц ( в зависимости от химического состава и механизма отверждения)
- •64.Общие правила работы со сиц.
- •65.Цементы для фиксации коронок
- •66.Техника замешивания цементов
- •67.Классификация пломбировочных материалов
- •68.Требования, которым должен отвечать идеальный пломбировочный материал.
- •69.Понятие повязка, временная пломба. Требования, которым должны отвечать временные пломбировочные материалы.
- •70.Состав искусственного дентина
- •71.Цинк-эвгенольный цемент, состав и свойства.
- •72.Гуттаперча. Состав, разновидности, применяемы в стоматологии. Методика ее использования в качестве временного пломбировочного материала.
- •73.Методика приготовления и наложения водного дентина.
- •74.Методика наложения дентин-пасты.
- •75.Методика приготовления цинкоксидэвгенольной пломбы.
- •76.Классификация материалов, используемых в качестве изолирующих прокладок.
- •77.Требования которым должен отвечать пломбировочные материалы используемые в качестве изолируещей прокладки
- •78.Варианты и методики наложения изолирующих прокладок.
- •79.Фосфатные цементы состав и свойства.
- •80.Лаки
- •81.Требования к лечебным прокладкам
- •82.Классификация лечебных прокладок в стоматологии
- •83.Препараты с содержанием кальция
- •83.Препараты с содержанием кальция
- •84. Цинк-оксид-эвгенольные цементы
- •85. Композит, определение.
- •87. Полимерная матрица композитов. Наполнитель. Поверхностно-активные вещества (пав).
- •88. Полимеризация композитов.
- •89. Химически активируемые композиты.
- •99. Правила определение цвета будущей реставрации
- •100. Правила определение цвета будущей ортопедической конструкции.
- •101. Адгезия, определение. Концепция эмалевой адгезии
- •102. Концепция дентинной адгезии.
- •103. Механизмы сцепления адгезивных систем композитов с поверхностью дентина зубов
- •104. Современные адгезивные системы.
- •105. Адгезивные системы 4-го поколении
- •106. Адгезивные системы 5-го поколения.
- •107. Адгезивные системы 6-го поколения.
- •108. Методы определения адгезионной прочности
- •109. Стандарт iso 3630.
- •115. Перечислите инструменты для прохождения корневого канала.
- •124. Как проводится стерилизация эндодонтического инструмента?
- •125. Перечислите эндодонтические аксессуары.
- •126.Пасты на основе антибиотиков и кортикостероидных препаратов.
- •127.Пасты на основе метронидазола.
- •128.Пасты на основе смеси антисептиков длительного действия.
- •129.Пасты на основе гидроксида кальция.
- •130.Пластичные твердеющие материалы для пломбирования корневых каналов.
- •131.Препараты на основе оксида цинка и эвгенола.
- •132.Эндогерметики на основе полимерных материалов.
- •133.Полимерные материалы, содержащие гидроксид кальция.
- •134.Стеклоиономерные цементы.
- •135.Материалы на основе фосфата кальция.
- •136.Препараты на основе резорцин-формалиновой смолы.
- •137.Первичнотвердые материалы для пломбирования корневых каналов.
- •138.Состав мышьяковистой пасты.
- •139.Свойства мышьяковистого ангидрида.
- •140.Механизм некротизируюшего действия мышьяковистой паты.
- •145. Какой временный пломбировочный материал используется при наложении мышьяковистой пасты и почему?
- •146. Ошибки и опасности, возможные при наложении мышьяковистой и параформальдегидной паст.
- •147. Осложнения, возможные при наложении мышьяковистой и параформальдегидной паст. Предупреждение и устранение осложнений.
85. Композит, определение.

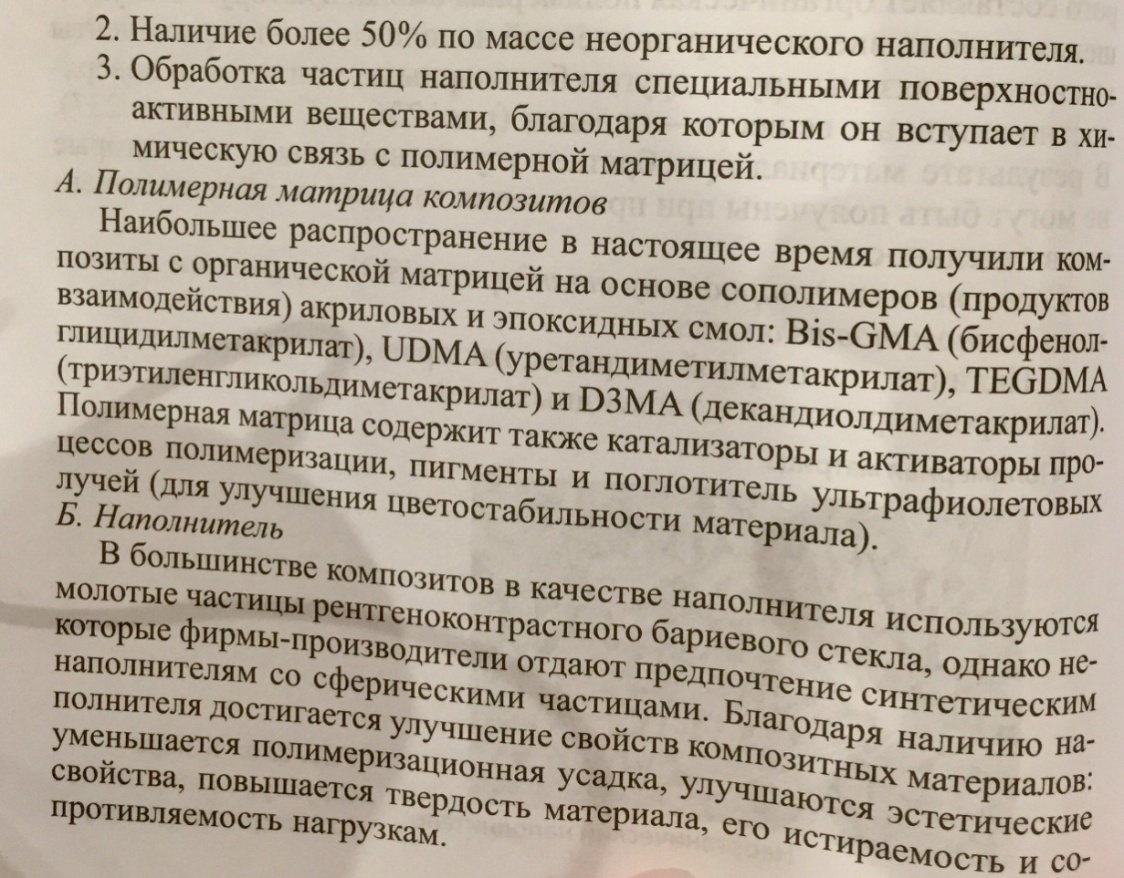

Комплексное соединение, основу которого составляет органическая полимерная смола, в которую для улучшения свойств введен неорганический наполнитель, эти компоненты химически связаны друг с другом биполярными молекулами поверхностно-активными веществ- силанов. 86.Классификация композитных пломбировочных материалов
1. По способу отверждения:
- химического отверждения
- светового отверждения(фотокомпозиты)
-двойное отверждения(световое+химическое)
2. По размеру частиц наполнителя:
- макронаполненные композиты(размер частиц 8-45мкм)
- микронаполненные композиты(размер частиц 0.04-0.4мкм)
- гибридные композиты(размер частиц 0.04-5мкм;средний размер частиц 1-2мкм)
- микрогибридные композиты(размер частиц 0.04-1мкм;средний размер частиц 0.5-0.6мкм)
- нанокомпозиты:
*истинные нанокомпозиты
*наногибридные композиты
3. По консистенции и степени наполнения:
- традиционные композиты обычной консистенции, средненаполненные ( наполнителя от 66% до 75%)
- низкомодульные композиты (низкой вязкости, текучие), слабонаполненные:50-66%
- композиты повышенной вязкости (пакуемые, конденсируемые, постериориты), сильнонаполненные > 75%
4. По назначению:
- для восстановления передних зубов
- для восстановления жевательных зубов
- универсальные

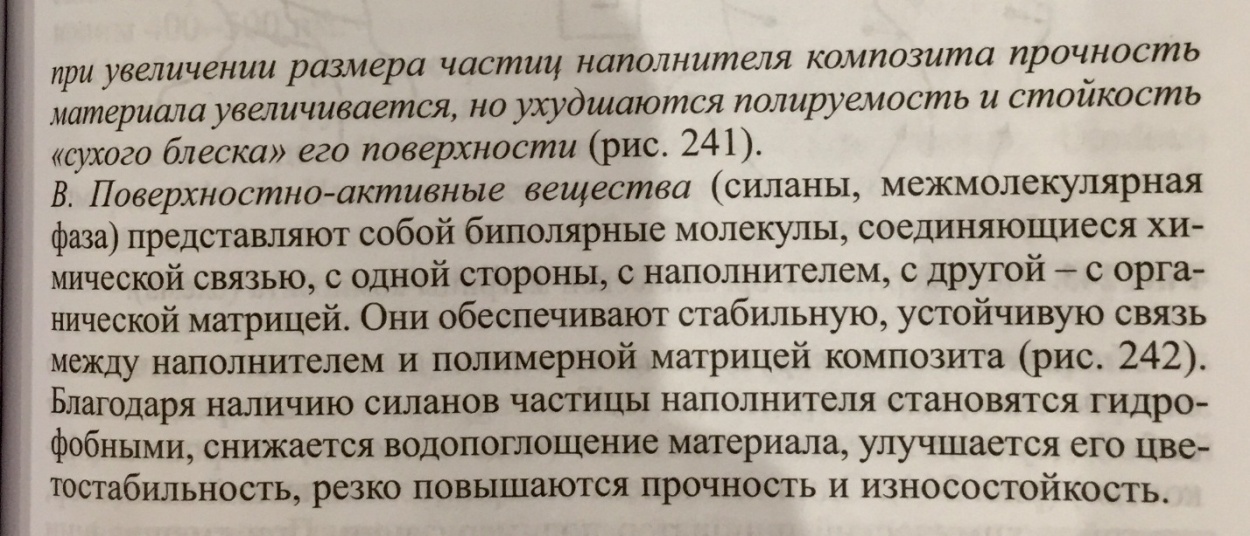

87. Полимерная матрица композитов. Наполнитель. Поверхностно-активные вещества (пав).
88. Полимеризация композитов.
Полимеризация — взаимодействие молекул мономеров с образованием высокомолекулярных полимерных молекул, не сопровождающееся выделением побочных низкомолекулярных продуктов.
Процесс полимеризации композитов происходит путем соединения относительно больших молекул эпоксидной смолы (см. раздел «Полимерная матрица композитов» в главе 15) в трехмерную высокомолекулярную структуру. Связь между этими полимерными молекулами осуществляется за счет реакционноспособных метакриловых групп (рис. 211) при помощи свободных радикалов и ионов кислорода.
Полимеризация композитных материалов может инициироваться следующими способами:
1. Тепловой реакцией (нагреванием).
2. Химической реакцией.
3. Фотохимической реакцией.
Инициация нагреванием в настоящее время в терапевтической стоматологии практически не применяется из-за неудобства и наличия других, более простых методик.
89. Химически активируемые композиты.
Химически активируемые композиты (композиты химического отверждения, самотвердеющие /self curing/ композиты) представляют собой двухкомпонентные системы («паста- паста»; «порошок-жидкость»). Один компонент содержит химический активатор, другой — химический инициатор полимеризации. При смешивании этих компонентов образуются свободные радикалы, начинающие реакцию полимеризации.
Преимущество химической активации — это равномерная полимеризация, независимо ог глубины полости и толщины пломбы. Однако, по окончании полимеризации в пломбе, как правило, остается активатор (термоамин), со временем подвергающийся химическим превращениям, в результате которых происходит потемнение пломбы (гак называемое «амиповое окрашивание»).
Другим недостатком композитов химического отверждения является го, что полимеризация начинается сразу после смешивания компонентов. В результате меняется вязкость материала в процессе пломбирования. Если «просрочить» время внесения материала в полость. Такое ограниченное время работы с композитами химическою отверждения ухудшает манипуляционные свойства материала, затрудняет работу врача.
90. Состав и свойства светоотверждаемых композитов.

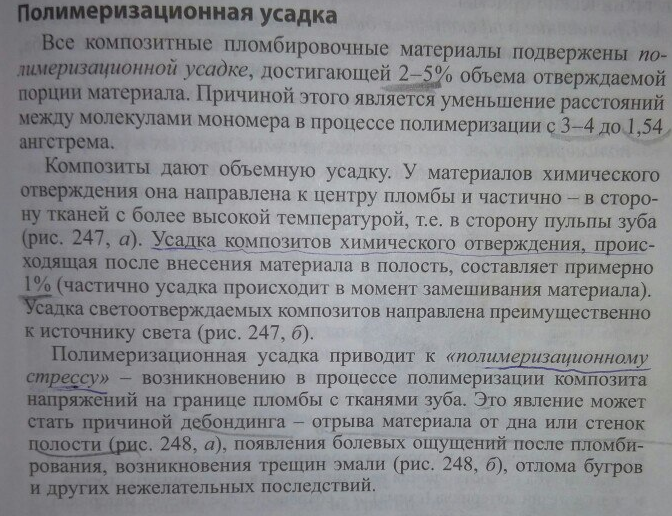

91. Полимеризационная усадка.

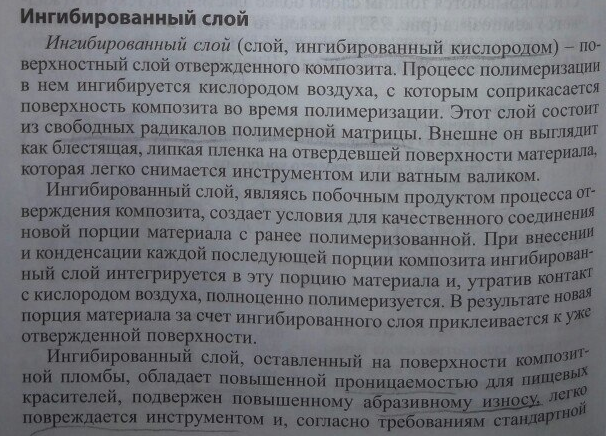

92. Слой ингибированный кислородом.
93. Микрогибридные композиты.
94. Микронаполненные композиты.

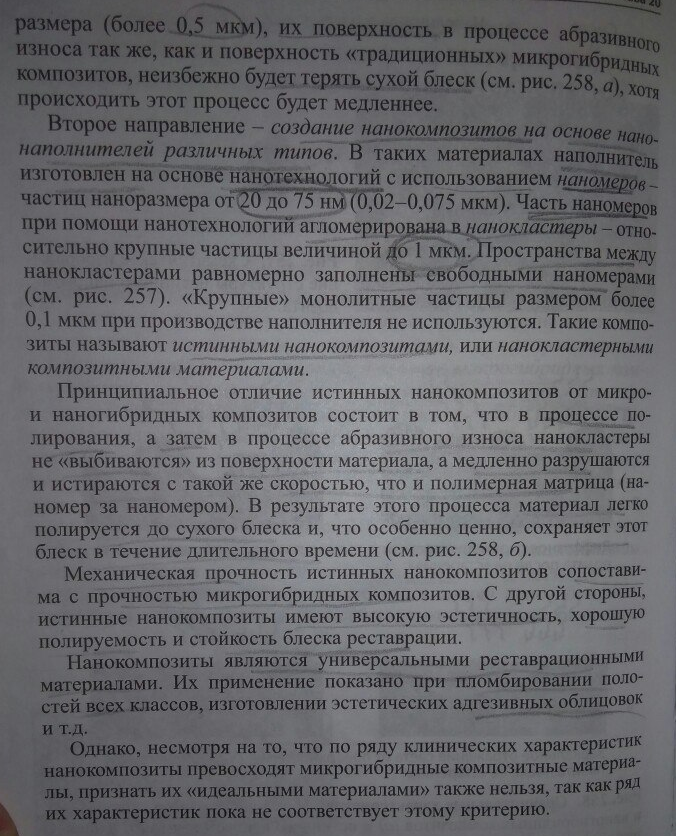

95. Нанокомпозиты.
96. Текучие композиты.
97. Конденсируемые композиты.

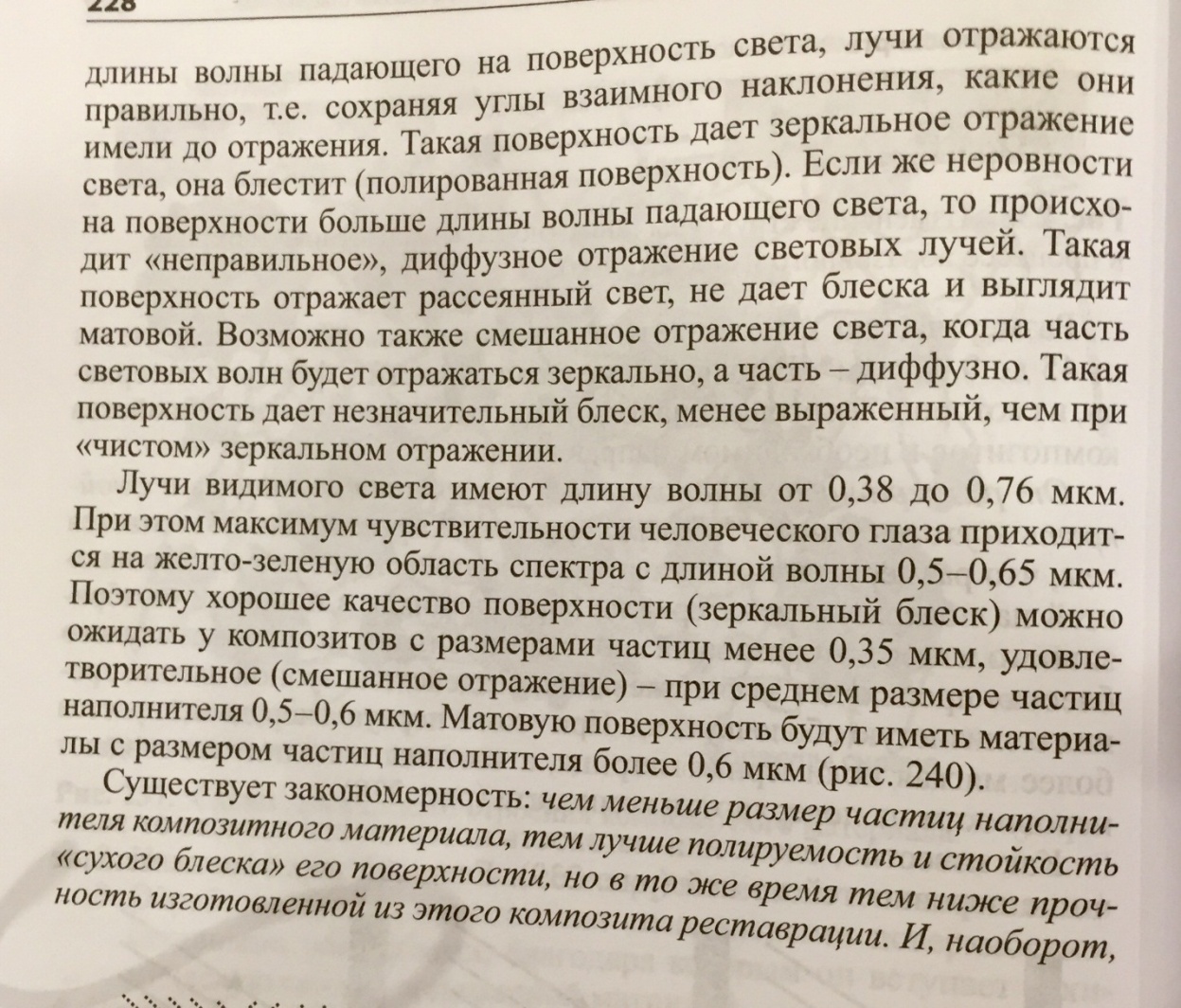

98. Полирование и шлифование пломб из композитных материалов.
Обработка поверхности пломбы состоит из моделирования формы поверхности с учетом окклюзии и окончательной, или финишной, обработки. Финишная обработка поверхности складывается из шлифования и полирования и служит важным этапом реставрации. Плохо отполированная поверхность композита может способствовать созданию условий для развития гингивита и кариеса вокруг пломбы.
Проводя окончательную обработку поверхности композита, необходимо стремиться к созданию красивой гладкой и блестящей поверхности, которая сохранит свое качество в отдаленные сроки.
Обработка пломбы включает:
создание формы с учетом окклюзии;
создание особенностей рельефа поверхности;
полирование поверхности до появления «сухого блеска».
Создание формы с учетом окклюзии. На этом этапе следует использовать алмазные головки различной формы с обильным водяным охлаждением. Излишки композитной массы в межзубной области можно удалять специальными ножами для композитов.
Для обработки поверхности композитов применяют финишные боры, имеющие красную, желтую и белую маркировку. Боры с красной полосой (алмазные частицы размером 30 мк или 8 режущих граней) предназначены для грубой обработки поверхности реставрации и удаления излишков, боры с желтой полосой (алмазные частицы размером 15 мк или 16 режущих граней) — для шлифования поверхности реставрации, боры с белой полосой (алмазные частицы размером 8 мк или 30 режущих граней) — для создания идеальной поверхности, готовой к полированию пластиковыми головками и пастами.
Создание особенностей рельефа поверхности. Как правило, речь идет о поперечных или продольных бороздах, неровностях режущего края. Для этого используют пластиковые или резиновые головки, так как при работе борами можно случайно слишком сильно углубиться в композит.
Обработку поверхности реставрации проводят, не оказывая сильного давления: можно сошлифовать тонкий поверхностный цветовой слой или создать незапланированный рельеф поверхности.
Полирование. Для полирования используют диск «SofLex» («ЗМ»)Г многочисленные головки и пасты. Иногда этап обработки дисками различной абразивности «SofLex» является завершающим: многие композиты приобретают блеск после применения дисков. На диски следует подавать воду, однако она очень широко разбрызгивается при вращении. Лучше добавлять воду по каплям из пистолета (это может делать ассистент).
Контактные поверхности зубов полируют с использованием штрипсов и флоссов. Работать со штрипсами следует осторожно, чтобы не травмировать десну. При энергичной работе штрипсом можно удалить слишком большой слой композита с контактной поверхности.
Получение «сухого блеска» у ряда материалов требует применения губок и полировочных паст. Для каждого гибридного композита созданы свои полировочные пасты. Распространение получили такие пасты, как «Prisma Gloss» («Dentsply»), «Enamelize» («Cosmedent»), «Luster Paste / Micro I» («Kerr») и др. Каждую поверхность полируют губкой и пастой в течение 30 - 60 с при умеренном давлении. При работе с пастой «Prisma Gloss» сначала добиваются «мокрого блеска». Затем полируют пастой «Prisma Gloss Extra Fine» в течение 60 с для каждой поверхности реставрации. Заканчивают обработку при достижении «сухого блеска», сравнимого с блеском естественной эмали. Блеск композитной поверхности необходимо восстанавливать примерно через 5 - 6 мес.
В результате окончательной обработки поверхность реставрации должна быть абсолютно гладкой, а зонд - свободно скользить по всей поверхности, включая области перехода «композит - цемент» и «композит - эмаль».
