- •5. Принципы контроля качества стоматологических материалов.
- •10. Показатели, определяющие размерную точность оттискных материалов.
- •11. Кристаллизующиеся оттискные массы. Характеристика гипса, как слепочного материала.
- •12. Характеристика термопластических оттискных материалов.
- •13. Общие сведения о составе альгинатных масс.
- •14. Общие сведения о составе и сравнительная характеристика силиконовых массы.
- •15. Характеристика полимеризующихся оттискных масс.
- •16. Сравнение слепков, полученных кристаллизующимися и эластическими слепочными массами. .
- •17. Классификация материалов, применяемых в ортопедической стоматологии
- •18. Основные материалы, определение.
- •19. Вспомогательными материалами, определение.
- •20. Требования, предъявляемые к основным материалам
- •21. Восковые материалы
- •22. Классификация природных восков, виды и назначение.
- •23. Синтетические воски.
- •24. Восковые смеси
- •27. Полировочные средства
- •28. Определение металлов и сплавов металлов.
- •30. Химическое соединение
- •31. Твердые растворы, ликвация.
- •32. Физические, механические и технологические свойства сплавов металлов.
- •33. Хромоникелевые и никельхромовые сплавы.
- •34. Кобальтохромовые сплавы.
- •35. Серебряно-палладиевые сплавы.
- •36. Сплавы золота.
- •37. Сплавы титана
- •38. Усадка сплавов металлов, методы еѐ компенсации
- •39. Способы литья деталей зубных протезов.
- •40. Классификация аппаратов для литья.
- •46. Понятия керамики и фарфора
- •47. Классификация стоматологической керамики по назначению.
- •48. Состав стоматологической керамики.
- •49. Технология получения керамики.
- •54.Фосфатные цементы(цинк-фосфатные). Состав и свойства.
- •55.Силикатные цементы.Состав и свойства
- •57.Сиц.Классификация сиц
- •58.Состав и свойства сиц
- •59.Показания к применению сиц
- •60. Классический сиц
- •61.Положительные свойства сиц
- •62.Недостатки «классических» сиц
- •63.Разновидности сиц ( в зависимости от химического состава и механизма отверждения)
- •64.Общие правила работы со сиц.
- •65.Цементы для фиксации коронок
- •66.Техника замешивания цементов
- •67.Классификация пломбировочных материалов
- •68.Требования, которым должен отвечать идеальный пломбировочный материал.
- •69.Понятие повязка, временная пломба. Требования, которым должны отвечать временные пломбировочные материалы.
- •70.Состав искусственного дентина
- •71.Цинк-эвгенольный цемент, состав и свойства.
- •72.Гуттаперча. Состав, разновидности, применяемы в стоматологии. Методика ее использования в качестве временного пломбировочного материала.
- •73.Методика приготовления и наложения водного дентина.
- •74.Методика наложения дентин-пасты.
- •75.Методика приготовления цинкоксидэвгенольной пломбы.
- •76.Классификация материалов, используемых в качестве изолирующих прокладок.
- •77.Требования которым должен отвечать пломбировочные материалы используемые в качестве изолируещей прокладки
- •78.Варианты и методики наложения изолирующих прокладок.
- •79.Фосфатные цементы состав и свойства.
- •80.Лаки
- •81.Требования к лечебным прокладкам
- •82.Классификация лечебных прокладок в стоматологии
- •83.Препараты с содержанием кальция
- •83.Препараты с содержанием кальция
- •84. Цинк-оксид-эвгенольные цементы
- •85. Композит, определение.
- •87. Полимерная матрица композитов. Наполнитель. Поверхностно-активные вещества (пав).
- •88. Полимеризация композитов.
- •89. Химически активируемые композиты.
- •99. Правила определение цвета будущей реставрации
- •100. Правила определение цвета будущей ортопедической конструкции.
- •101. Адгезия, определение. Концепция эмалевой адгезии
- •102. Концепция дентинной адгезии.
- •103. Механизмы сцепления адгезивных систем композитов с поверхностью дентина зубов
- •104. Современные адгезивные системы.
- •105. Адгезивные системы 4-го поколении
- •106. Адгезивные системы 5-го поколения.
- •107. Адгезивные системы 6-го поколения.
- •108. Методы определения адгезионной прочности
- •109. Стандарт iso 3630.
- •115. Перечислите инструменты для прохождения корневого канала.
- •124. Как проводится стерилизация эндодонтического инструмента?
- •125. Перечислите эндодонтические аксессуары.
- •126.Пасты на основе антибиотиков и кортикостероидных препаратов.
- •127.Пасты на основе метронидазола.
- •128.Пасты на основе смеси антисептиков длительного действия.
- •129.Пасты на основе гидроксида кальция.
- •130.Пластичные твердеющие материалы для пломбирования корневых каналов.
- •131.Препараты на основе оксида цинка и эвгенола.
- •132.Эндогерметики на основе полимерных материалов.
- •133.Полимерные материалы, содержащие гидроксид кальция.
- •134.Стеклоиономерные цементы.
- •135.Материалы на основе фосфата кальция.
- •136.Препараты на основе резорцин-формалиновой смолы.
- •137.Первичнотвердые материалы для пломбирования корневых каналов.
- •138.Состав мышьяковистой пасты.
- •139.Свойства мышьяковистого ангидрида.
- •140.Механизм некротизируюшего действия мышьяковистой паты.
- •145. Какой временный пломбировочный материал используется при наложении мышьяковистой пасты и почему?
- •146. Ошибки и опасности, возможные при наложении мышьяковистой и параформальдегидной паст.
- •147. Осложнения, возможные при наложении мышьяковистой и параформальдегидной паст. Предупреждение и устранение осложнений.

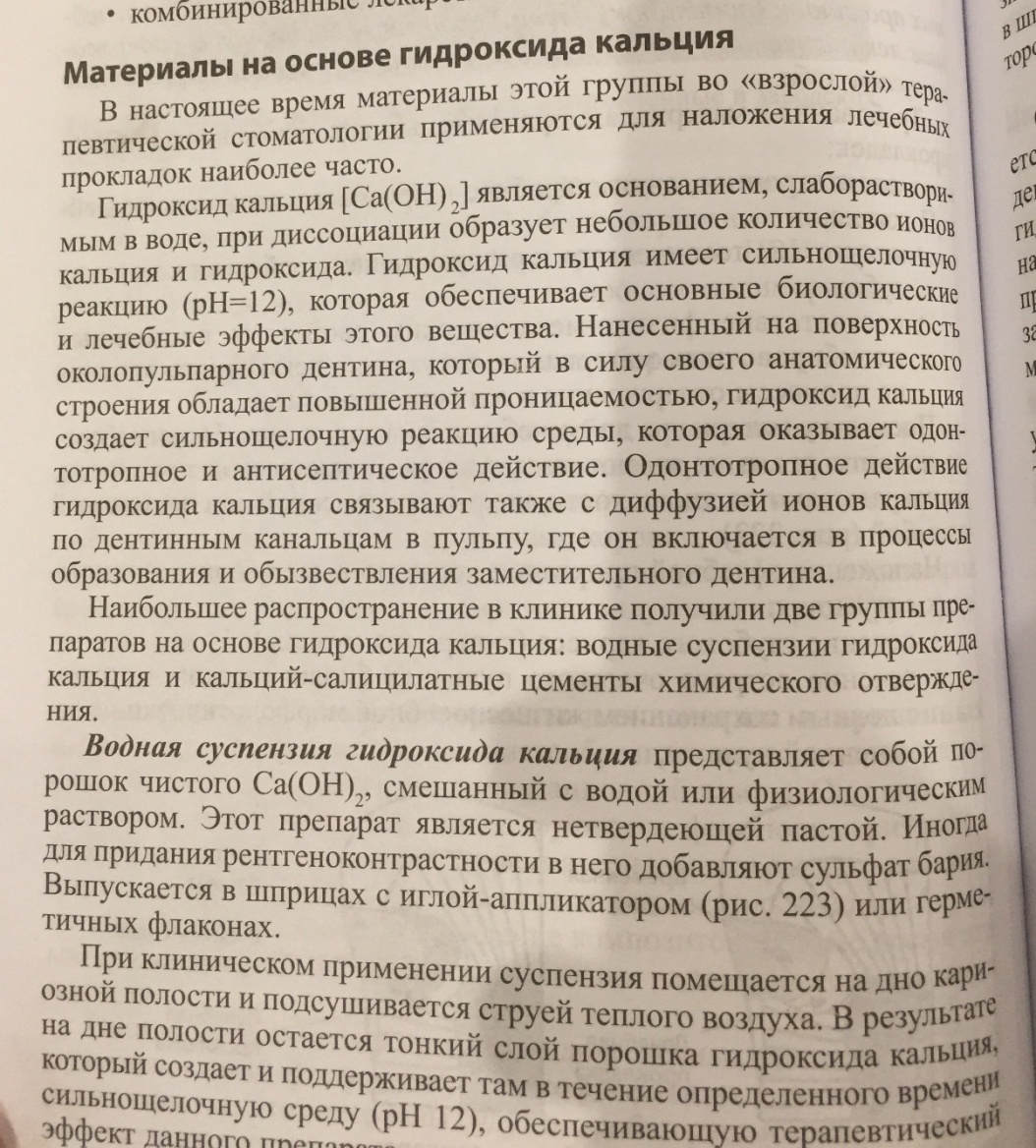

83.Препараты с содержанием кальция

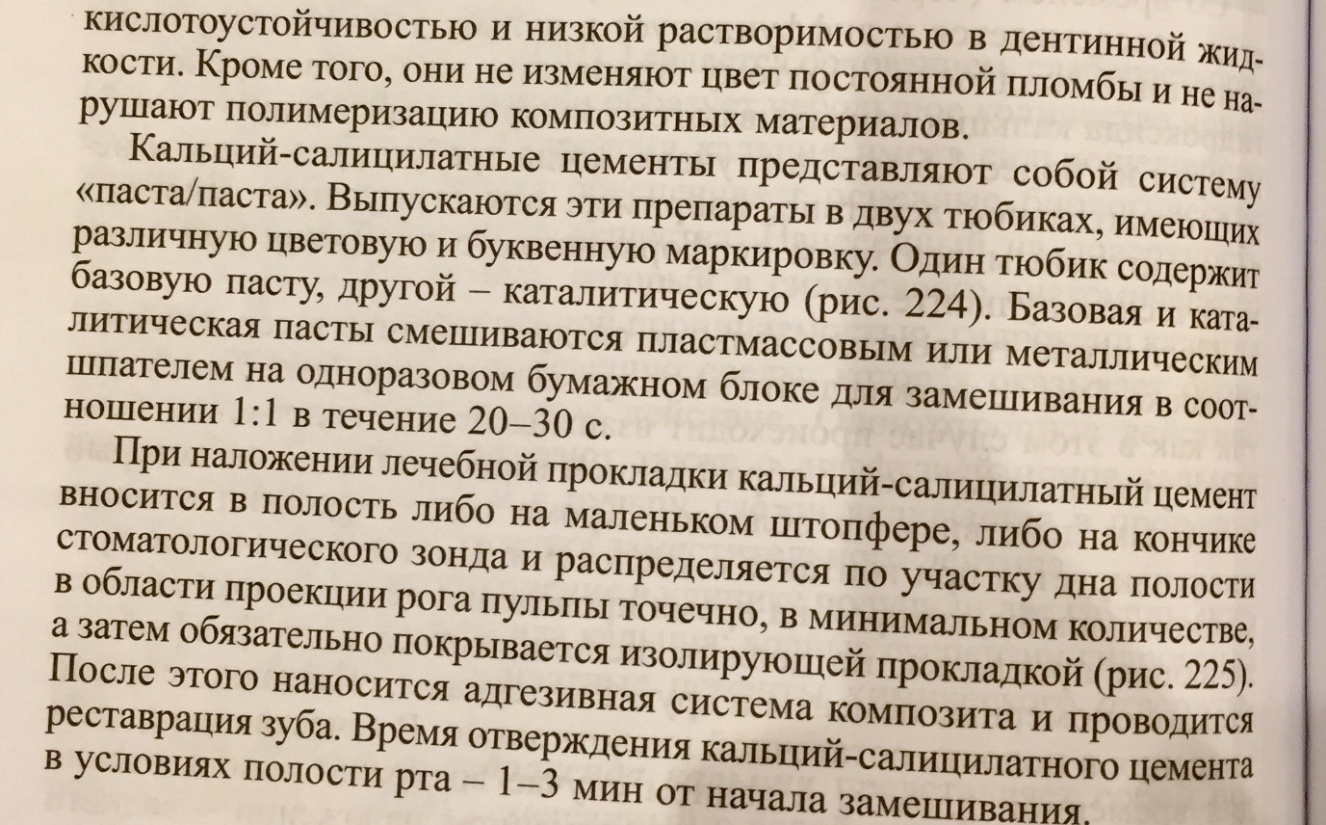

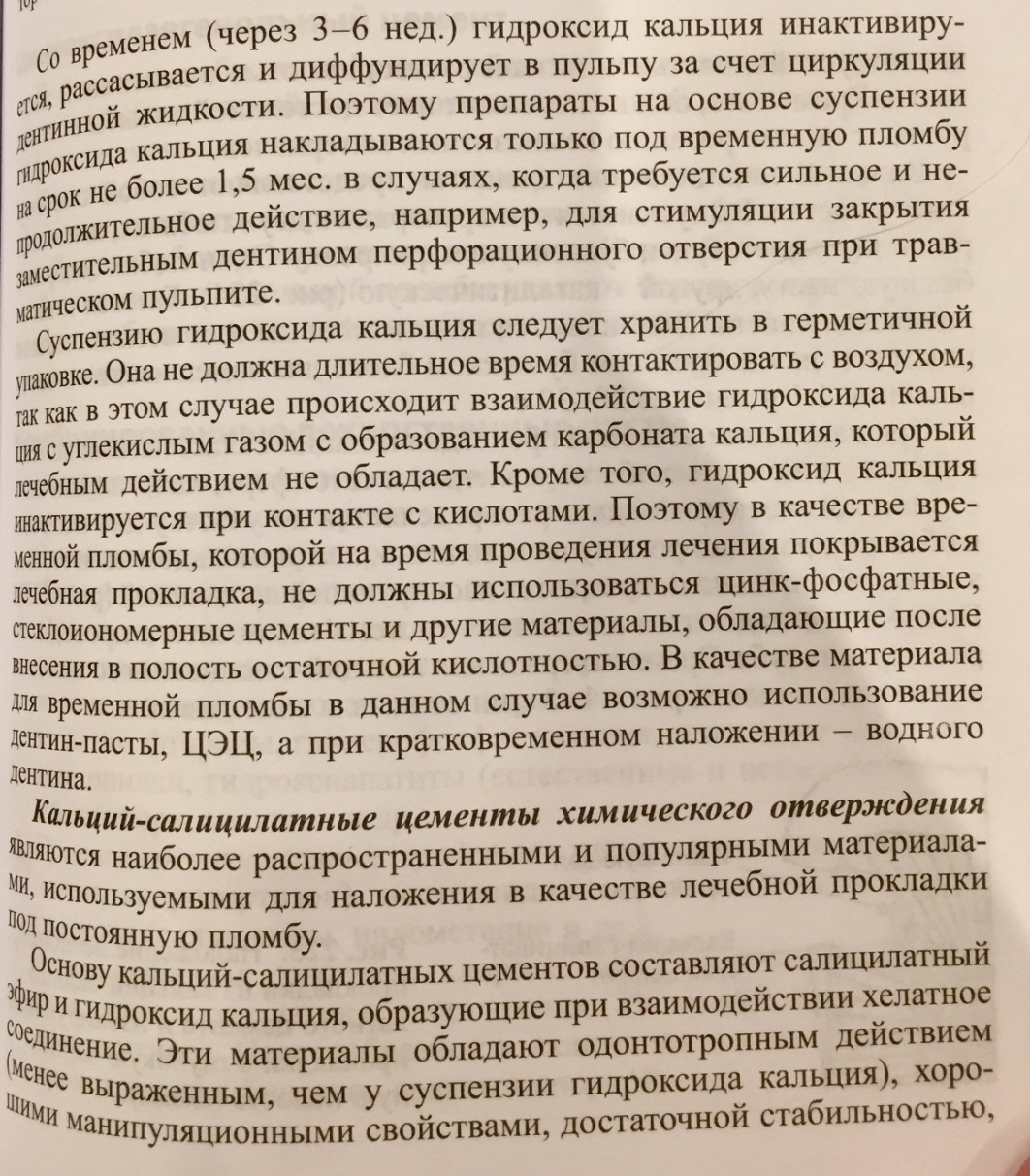

83.Препараты с содержанием кальция

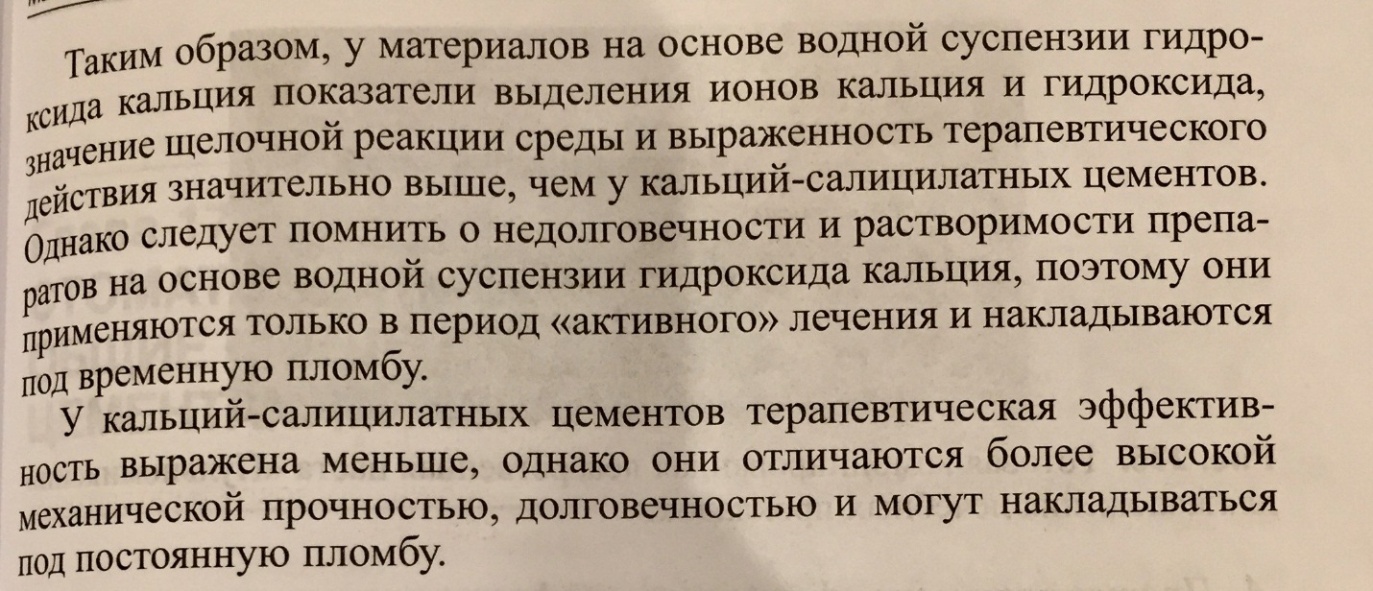

84. Цинк-оксид-эвгенольные цементы
Его выпускают в виде белого порошка, состоящего из оксида цинка и до 10% оксида магния, который смешивают с прозрачной жидкостью, представляющей собой эвгенол с оливковым или хлопковым маслом. Последние добавляют, чтобы смягчить вкус эвгенола и изменить вязкость жидкости.
Процесс отверждения.
Цемент замешивают, добавляя порошок к жидкости небольшими порциями до получения плотной консистенции. Это должно занимать около одной минуты при соотношении порошок-жидкость примерно 3:1.
Первоначально оксид цинка абсорбирует некоторое количество эвгенола, который остается в поверхностном слое частиц порошка и реагирует с образованием аморфного эвгенолята цинка (Рис. 2.4.1). Он связывает частицы, непрореагировавшей порции порошка между собой. Для инициирования этой реакции необходимы малые количества воды, которая затем становится побочным продуктом реакции отверждения. Отвержденный материал содержит непрореагировавший оксид цинка и эвгенол.
Материал выпускают двух типов — медленно и быстро твердеющие цементы. Медленно твердеющий цемент отверждается около 24 часов, а для быстрого требуется всего 5 минут. Время твердения зависит от природы порошка, размера его частиц и добавления таких ускорителей, как ацетат цинка или уксусная кислота.
Свойства.
Отвержденный цемент имеет рН в интервале от 6,6 до 8,0, и он мало или совсем не влияет на пульпу при покрытии им дна полости. Присутствие свободного эвгенола обеспечивает антимикробный эффект для тканей пульпы и за счет этого снимаются болевые ощущения. Тем не менее, цемент не рекомендуется для использования при вскрытой пульповой камере, так как прямой контакт с ней может вызывать определенное раздражение.
Одним из основных недостатков цинк-оксид-эвгенольных цементов является их высокая растворимость в ротовой жидкости. Эвгенол постоянно высвобождается, и так как он растворяет материал, цемент постепенно разрушается. У него также слабые механические свойства — прочность на сжатие составляет всего только 15 МПа. Это в сочетании с высокой растворимостью делает его непригодным для применения в качестве основы и прокладки в полости. Известно, что эвгенол также замедляет отверждение полимеров, поэтому эвгенол-содержащие цементы не могут быть использованы при пломбировании зубов с восстановительными материалами на основе полимеров.
Медленно отверждающийся цемент обычно используется для заполнения корневого канала. Быстро отверждающийся цемент в основном используют для периодонтальных повязок.
Модифицированный цинк-оксид-эвгенольный цемент
Для устранения некоторых недостатков обычного цинк-оксид-эвгенольного цемента были созданы и внедрены модифицированные составы этого материала, имеющие повышенную прочность на сжатие и пониженную растворимость. Модификации состояли в добавлении полимеров к порошку и/или к жидкости:.
♦ 10% гидрогенизированной смолы или канифоли добавляют к порошку;.
♦ полистирол иди метилметакрилат, растворенные в жидкости цемента.
Свойства и применение.
Добавленный полимер повышает предел прочности на сжатие до 40 МПа. Это достаточно высокий уровень для материала, который используют в качестве основы или прокладки. Его можно также использовать как временный пломбировочный материал, так как он менее растворим в полости рта, чем обычный цинк-оксид-эвгенольный цемент.
