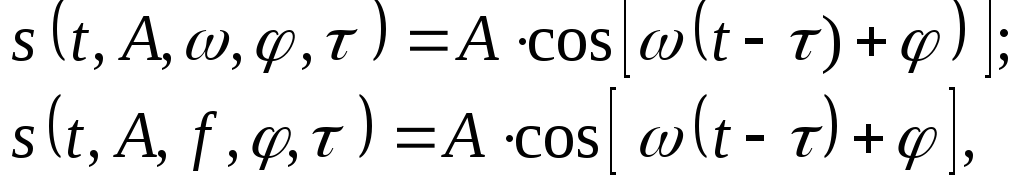

Гармонический сигнал:
где - значение сигнала,
- время (с).
Параметрами гармонического сигнала являются:
- его амплитуда,
- частота изменения сигнала в герцах (Гц),
- круговая частота изменения сигнала (рад/с)
- начальная фаза сигнала,
- задержка сигнала во времени.
|
Пусть задан сигнал вида (рисунок 10):
,
где - функция включения (функция Хевисайда, “ ступенька”) (рисунок 11).
Рисунок 10 – Экспоненциальный импульс Рисунок 11 – Функция включения
Спектр экспоненциального импу8льса равен:
,
то есть спектральная функция является величиной комплексной. Рассчитаем ее модуль:
.
Обозначим , тогда и . Для построения графика спектра (рисунок 12) рассмотрим несколько частных случаев:
1) при ;
2) при ;
3) при ;
4) при , то есть модуль спектра безграничен.
Рисунок 12 – Модуль спектра экспоненциального импульса
2. . Однополосная АМ . Подавление боковой полосы фильтровым способом.
Однополо́сная модуля́ция (амплиту́дная модуляция с одно́й боково́й полосо́й) (ОМ, англ. single-sideband modulation, SSB) — разновидность амплитудной модуляции (AM), широко применяемая в аппаратуре каналообразования для эффективного использования спектра канала и мощности передающей радиоаппаратуры. Однополосная амплитудная модуляция была изобретена в 1915 году Джоном Реншоу Карсоном (англ. John Renshaw Carson)[1]
Однополосный сигнал с подавленной нижней боковой полосой имеет вид:
где — коэффициент подавления амплитуды несущего сигнала, — круговая несущая частота, — модулирующий сигнал, — максимальное значение модуля модулирующего сигнала, — сигнал, сопряженный по Гильберту с . В случае подавленной несущей значение (– 40 дБ). В случае однополосной модуляции с подавленной несущей для одноканальной аналоговой телефонии такой режим называется J3E[2]. Для подавления верхней боковой полосы перед ставится знак плюс.
Для формирования сигнала ОМ используются фазоинверсионный (фазокомпенсационный) метод: одна из боковых полос инвертируется по фазе и складывается сама с собой (компенсируется). Несущая при этом подавляется фильтром или балансным модулятором.
3. Рассчитать огибающую и фазу по квадратурным компонентам сигнала.
Билет 13
1. Определение базисных сигналов. Тригонометрический базис гармонических сигналов.
Ток букву ставить как тут
2. Однополосная АМ . Подавление боковой полосы фазокомпенсационным способом. Структурная схема квадратурного модулятора.
Однополосную модуляцию можно получить: подавлением несущего колебания балансным модулятором и последующим выделением полосовым электрическим фильтром верхней или нижней боковой полосы частот; фазокомпенсационным способом - компенсацией соответствующих колебаний высокочастотного спектра при его нелинейном преобразовании
3. Изобразить в четырех последовательных тактах сигналы при ФМ4 , когда передаются 3, 4,2 и 1 точки созвездия.
Билет 14
1. Обобщенный ряд Фурье. Формулы расчета весовых коэффициентов ряда Фурье. Понятие спектра сигнала.
Если выбраны сигналы координатного базиса, то любой сигнал s(t) в линейном пространстве может быть представлен взвешенной суммой ортогональных сигналов координатного базиса ∑Сiei(t)=s(t)
Такое представление сигнала называется обобщенный ряд Фурье.
Весовые коэффициенты этого ряда рассчитываются как скалярное произведение сигнала s(t) и соответствующего i- того базисного сигнала ei(t):
Совокупность коэффициентов обобщенного ряда Фурье {Сi} называется спектром сигнала s(t) в базисе ортогональных сигналов {ei(t)}
2. Угловая аналоговая модуляция и ее виды - ФМ и ЧМ. Полная фаза сигнала и мгновенная частота и связь между ними. Понятия: девиация фазы, девиация частоты, индекс частотной модуляции, индекс фазовой модуляции. Отличия ЧМ от ФМ.
Угловая функция (мгновенная полная фаза) несущего сигнала Ψ(t)= ω0t +φ0
может быть модулирована – этот вид модуляции называется угловой модуляцией (angle modulation).
Угловая модуляция УМ может быть реализована двумя путями:
С помощью фазовой модуляции ФМ (phase modulation – PM), когда мгновенная начальная фаза
φ(t)=kФМs(t)
изменяется в соответствии с изменением модулирующего сигнала
С помощью частотной модуляции ЧМ (frequency modulation – FM), когда мгновенная частота
ω(t)= [ω0+kЧМs(t)]
изменяется в соответствии с изменениями модулирующего сигнала.

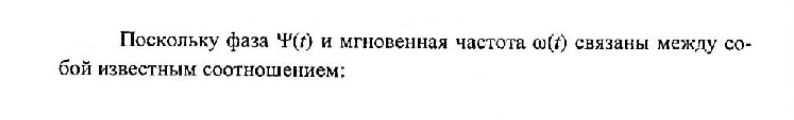

Полная фаза сигнала Y(t)=w0t+ks (t)
Мгновенная частота w(t)=dY/dt
девиация фазы - максимальное отклонение в радианах от номинального значения ΔΘ
девиации частоты - максимальному отклонению частоты от частоты несущей ω0
uчм(t)=U0cos[w0t+m·sin(Wt)]
uфм(t)=U 0 cos[w0t+mф·sin(Wt)]
Принципиальная разница двух сигналов состоит в том что фазовый сдвиг между ФМ сигналом и немодулированным сигналом пропорционален модулирующему сигналу, а фазовый сдвиг между ЧМ сигналом и немодулированным сигналом пропорционален интегралу от модулирующего сигнала.
3. Изобразить в четырех последовательных тактах сигналы при КАМ4 , когда передаются 4, 2,1 и 3 точки созвездия.
