- •Базисных (ортогональных) функций Котельникова.Теорема Котельникова.
- •1. Пояснить понятия анаЛоговый сигнал , дискретный сигнал , цифровой сигнал.
- •2. Порядок построения спектра дискретного сигнала, по известному финитному спектру аналогового сигнала, подвергнутого дискретизации с интервалом tД . Причина явления наложения спектров (элайзинга).
- •1. Аналогово-цифровое преобразование и амплитудно-импульсная модуляция (аим) .
- •2. Восстановление аналогового сигнала путем низкочастотной фильтрации спектра дискретизированного сигнала.
- •1. АнаЛогово-цифровое преобразование и импульсно-кодовая модуляция (икм)
- •2. Объяснить необходимость применения перед дискретизацией антиэлайзингового фильтра.
- •2. Формула дискретного преобразования Фурье. Свойства дпф. Оценка числа математических операций при выполнении дпф.
- •1. АнаЛогово-цифровое преобразование и время-импульсная модуляция (вим).
- •1. Методы кодирования цифровых сигналов и форматы кода.Формат nrz (бвн без возврата к нулю).
- •3. Найти значение поворачивающего множителя дпф w8137 . Построить диаграмму поворачивающих множителей.
- •Гармонический сигнал:
- •1. Представления его спектра в ортогональном базисе гармонических сигналов: квадратурная форма, амплитудно-фазовая форма, комплексная форма. Понятие отрицательной частоты в гармоническом спектре .
- •3. Изобразить в четырех последовательных тактах сигналы при кам16 , когда передаются 4,6 ,11 и 14 точки созвездия.
- •1. Модель т- финитного непериодического сигнала при предельном переходе от периодического сигнала.
- •2. Узкополосные сигналы. Модель узкополосного сигнала в виде модулированного сигнала. Комплексная огибающая узкополосного сигнала.
- •3. Пояснить принцип кодирования по Грею на примере созвездия кам16
- •Спектральная и энергетическая эффективность систем телекоммуникаций:
- •1. Физический смысл спектральной плотности т-финитного сигнала. Понятие эквивалентной гармоники в спектре непериодического сигнала.
- •3. Длительность прямоугольного импульса 25мкс. Период повторения импульсов 200 мкс. Определить постоянную составляющую u0 в сигнале , если амплитуда составляет 5 мВ.
- •1. Связь акф сигнала r(τ) с его энергетическим спектром w(ω).
- •2. Частотная манипуляция с минимальным частотным сдвигом. Ортогональность сигналов чМн (msk).
- •3. Найти значение поворачивающего множителя дпф w869 . Построить диаграмму поворачивающих множителей.
- •1. Свертка двух сигналов во временной и частотной области .
- •3. Изобразить в четырех последовательных тактах сигналы при фм4 , когда передаются 2, 4, 3 и 1 точки созвездия.
- •1. Преобразование Гильберта. Синфазная I(t) и квадратурная q(t) компоненты вещественного сигнала. Огибающая и фаза сигнала.
- •3. Изобразить в четырех последовательных тактах сигналы при фм4 , когда передаются 4, 1,2 и 3 точки созвездия.
- •2. Относительная (дифференциальная) фМн2 . Понятие обратной работы фазового демодулятора.
- •3. Изобразить в четырех последовательных тактах сигналы при фм4 , когда передаются 2, 4, 3 и 1 точки созвездия.
2. Объяснить необходимость применения перед дискретизацией антиэлайзингового фильтра.
Элайзинг - одна из главных проблем при аналого-цифровом преобразовании видео и аудиосигналов. Неправильная дискретизация аналогового сигнала приводит к тому, что высокочастотные его составляющие накладываются на низкочастотные, в результате чего восстановление сигнала во времени приводит к его искажениям. Для предотвращения этого эффекта частота дискретизации должна быть достаточно высокой и сигнал должен быть надлежащим образом отфильтрован перед оцифровкой.
3. Качественно построить главное значение ФЧС ОПВИ в диапазоне -180о ..+180о , задержанного на tз=0.4tи
Билет 5
1. Аналогово-цифровое преобразование и широтно-импульсная модуляция (ШИМ).

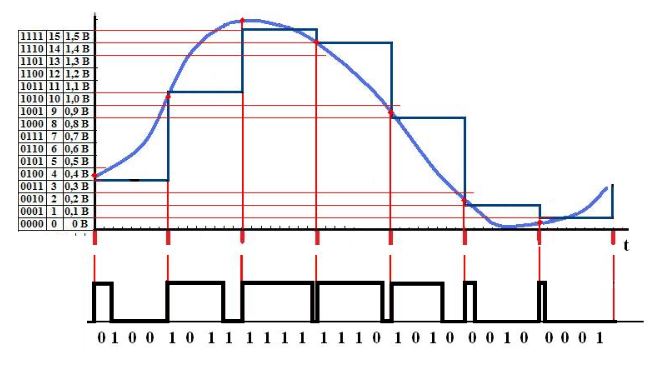

Аналогово-цифровое преобразование заключается в преобразовании информации, содержащейся в аналоговом сигнале, в цифровой код. Оно включает в себя два этапа: Дискретизация сигнала и Квантование по уровню.
Широтно-Импульсная модуляция, или ШИМ, это операция получения изменяющегося аналогового значения посредством цифровых устройств. Устройства используются для получения прямоугольных импульсов - сигнала, который постоянно переключается между максимальным и минимальным значениями.Принцип ШИМ – широтно-импульсная модуляция заключается в изменении ширины импульса при постоянстве частоты следования импульса. Амплитуда импульсов при этом неизменна.
Широтно-импульсная модуляция бывает аналоговой и цифровой.
2. Формула дискретного преобразования Фурье. Свойства дпф. Оценка числа математических операций при выполнении дпф.
Формула:
Насчет оценки числа математических операций при выполнении ДПФ, то я не уверен в этом, но больше кроме этого я ничего не нашел, а в лекции это ,в принципе, прям выделено рядом с ДПФ:
Число умножений комплексных чисел N² ⇒ (4N)² = 16N² умножений вещественных чисел.
Число сложений комплексных чисел N(N-1) ⇒ (2N)(2N-1)=4N²-2N
При N=1024 надо выполнить приблизительно 2N²=1000000(шесть нулей) операций комплексного умножения + сложения с числами, имеющими например 16 разрядов. На это потребуется не менее 100 000 000 машинных тактов. Это очень долго.
Свойства ДПФ:
3. Рассчитать дискретную АКФ сигнала s={1 1 1 -1 -1 1 -1} по формуле.
Билет 6
1. АнаЛогово-цифровое преобразование и время-импульсная модуляция (вим).
Аналогово-цифровое преобразование заключается в преобразовании информации, содержащейся в аналоговом сигнале, в цифровой код. Оно включает в себя два этапа: Дискретизация сигнала и Квантование по уровню. И мать его третий этап кодировка.
В процессе время-импульсной модуляции передача информации осуществляется импульсами разной длительности. ВИМ подразделяется на широтно-импульсную модуляцию и фазово-импульсную модуляцию. Последняя наиболее распространена в современных телекоммуникациях. Передаваемое сообщение при ВИМ заключено во временном положении символов в пределах слотов, отведенных для передачи. По своей сути, ВИМ может быть отнесена к методам расширения спектра и к методам информационной модуляции сигнала одновременно.
Время-импульсная модуляция обладает наибольшей помехоустойчивостью из всех видов импульсной модуляции.
2. Алгоритм БПФ с прореживанием по времени: обоснование возможности сокращения числа математических операций при расчете ДПФ при разбиении отсчетов на чет и нечет, математическое обоснование алгоритма, базовая операция «бабочка».
Основная идея БПФ - это ускорение вычислений ДПФ. Если исходную последовательность отсчетов разбить на две меньшей длины(например на две длиной N/2), то сделав два N/2 точечных ДПФ, выполним 2(N/2)² = N2/2 операций комплексного умножения. Если теперь объединить результаты двух N/2 точечных ДПФ в одно N точечное и сэкономить хотя бы одну операцию умножения, то результат будет получен быстрее, чем при прямом расчете N точечного ДПФ.
Дальше все про Алгоритм БПФ с прореживанием по времени
1)Математическое обоснование алгоритма при разбиении отсчетов на четные и нечетные.

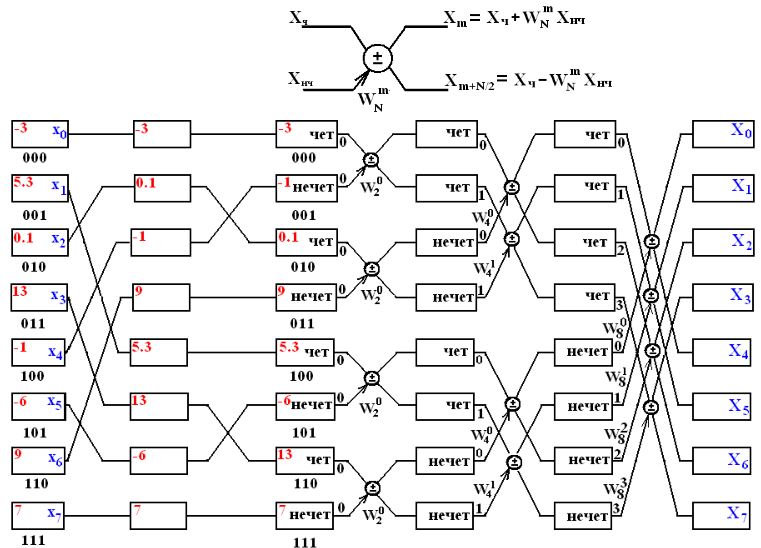

2) Базовая операция “Бабочка” алгоритма БПФ с прореживанием по времени.
Полная еботня, пиздец, выглядит дерьмово
3. Построить графически АКФ сигнала х={-1 1 -1 -1 1 1 1}
Билет 7
