Эквивалентные преобразования источников.
Эквивалентное преобразование источника э.д.с. в источник тока и обратное преобразование должно обеспечивать неизменность тока и напряжения на зажимах источника
, , , .
Сравнивая соотношения для напряжений и токов на зажимах идеальных источников э.д.с. и тока, имеем:

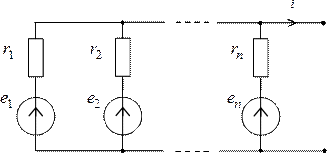

Преобразуем несколько параллельно соединенных ветвей с источниками э.д.с. в одну ветвь с эквивалентным источником.
Используя эквивалентную замену источников, переходим к схеме
и далее получим эквивалентный источник с параметрами ,
Применяя соотношения эквивалентного преобразования независимых источников, можно осуществить аналогичные преобразования зависимых источников. Формулы для преобразования изображенных на рисунке зависимых источников приведены в таблице 4.1
ИНУН |
|
ИНУТ |
|
ИТУН |
|
ИТУТ |
Таблица 4.1
|
ИНУН |
ИНУТ |
ИТУН |
ИТУТ |
ИНУН |
|
|
||
ИНУ Т |
|
|||
И Т УН |
|
|
|
|
И Т У Т |
|
|
Рассмотрим методику использования таблицы. Для примера выполним преобразование ИТУТ (4 строка таблицы) в ИНУН (1 столбец таблицы).
Преобразуем сначала зависимый источник тока в зависимый источник напряжения по тому же правилу, что и для независимых источников. Замечая, что , получаем ИНУТ (2 столбец таблицы). Выразим управляющую переменную - ток через напряжение той же ветви, используя уравнение . Окончательно имеем , то есть получен ИНУН (1 столбец таблицы).
-
Законы и свойства электрических цепей (законы Ома и Кирхгофа).
-
Эквивалентные преобразования пассивных электрических цепей.
-
Расчет сложных цепей постоянного тока методом узловых напряжений (потенциалов).
Ток в любой ветви схемы можно найти по обобщенному закону Ома. Для того чтобы можно было применить закон Ома, необходимо знать значение потенциалов узлов схемы. Метод расчета электрических цепей, в котором за неизвестные принимают потенциалы узлов схемы, называют методом узловых потенциалов. Число неизвестных в методе узловых потенциалов равно числу уравнений, которые необходимо составить для схемы по I закону Кирхгофа. Метод узловых потенциалов, как и метод контурных токов, – один из основных расчетных методов. В том случае, когда п – 1 < p (n – количество узлов, p – количество независимых контуров), данный метод более экономичен, чем метод контурных токов.
Проиллюстрируем на простом примере получение методики расчета электрической цепи методом узловых потенциалов:
1. Записываем (n – 1) уравнение по I закону Кирхгофа (при выбранном опорном узле 4, потенциал которого условно принимаем равным нулю):
узел 1: – I1 + I4 – I6 = 0,
узел 2: I1 – I2+ J3 = 0,
узел 3: I2 – I4 – I5 = 0.
2. Для каждого из m токов записываем выражение по обобщенному закону Ома через потенциалы узлов с учетом, что потенциал j4 = 0:
3. Полученные в п. 2 выражения подставляем в уравнения, составленные по I закону Кирхгофа
Приведем подобные слагаемые при различных потенциалах и получим каноническую систему уравнений:
(2.10)
Введем обозначения:
собственные проводимости
общие проводимости
узловые токи
В окончательном виде система уравнений для контурных токов приобретает следующий вид:
(2.11)
в матричной форме
(2.12)
Собственная проводимость узла (Gii) представляет собой арифметическую сумму проводимостей всех ветвей, соединенных в i-м узле.
Общая проводимость i-го и j-го узлов (Gij = Gji) представляет собой взятую со знаком «–» сумму проводимостей ветвей, присоединенных одновременно к i-му и j-му узлам.
Проводимости ветвей с источниками тока полагаются равными нулю и в собственные и общие проводимости не входят!
Узловой ток (Jii) состоит из двух алгебраических сумм: первая содержит токи источников тока, содержащиеся в ветвях, соединенных в i-м узле; вторая представляет собой произведение ЭДС источников напряжения на проводимости соответствующих ветвей, соединенных в i-м узле. Со знаком «+» в эту сумму входят E и J источников, действие которых направлено к узлу, со знаком «–» – остальные.
Решение системы уравнений по методу узловых потенциалов в общем случае выполняется методом Крамера при помощи определителей:
(2.13)
Тогда неизвестные потенциалы могут вычислены следующим образом:
(2.14)
Нетрудно показать, что аналогичную систему уравнений можно построить для случая n узлов в цепи. Тогда необходимо составить для (n-1) узлов соответствующие уравнения, полагая потенциал n-го узла равным нулю.
Таким образом, алгоритм расчета цепи постоянного тока методом узловых потенциалов следующий:
1. Обозначить все токи ветвей и их положительное направление.
2. Произвольно выбрать опорный узел (jn) и пронумеровать все остальные (n-1)-e узлы.
3. Определить собственные и общие проводимости узлов, а также узловые токи, т.е. рассчитать коэффициенты в системе уравнений.
