4. Фюзеляж и оперение самолетов |
Для удобства работы с этими многочисленными элементами оборудования они группируются по назначению и устанавливаются в определенных местах на пультах и приборных досках. Так, например, основные приборы самолетовождения устанавливаются на приборных досках прямо перед пилотами, а рычаги управления двигателями на центральном пульте между пилотами.
4.5. Оперение самолета
Оперением самолета называются аэродинамические поверхности, которые служат для балансировки самолета, а также для обеспечения потребной устойчивости и управляемости относительно всех осей.
К оперению самолета относятся неподвижные и подвижные части
|
ризонтального |
и |
вертикального |
|||
|
оперения (рис. 4.8). Горизонтальное |
|||||
|
оперение обеспечивает продольную |
|||||
|
балансировку, |
устойчивость |
и |
|||
|
управляемость |
и |
состоит |
из |
||
|
вижного |
или |
малоподвижного |
|||
|
билизатора |
и |
руля |
высоты. |
||

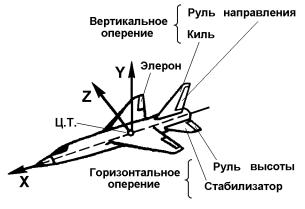

Рис. 4.8. Оперение самолета |
кальное оперение |
обеспечивает |
||||
стандартной схемы |
тевую балансировку, |
устойчивость |
||||
|
и управляемость и состоит, как правило, из неподвижного киля и руля направления.
Горизонтальное оперение самолета схемы «утка» расположено впереди крыла (рис. 4.9).
© НИЛ НОТ НИО УВАУ ГА(и), 2009 г |
Составитель: В.М. Корнеев |
32 |
|
Разработчик: С. П. Пугин. |
|
Конструкция и эксплуатация |
|
воздушных судов для пилотов и |
|
бортинженеров |
4. Фюзеляж и оперение самолетов |
Рис. 4.9. Самолет схемы «утка» |
Рис. 4.10. Самолет схемы «бесхвостка» |
На самолетах схемы «бесхвостка» горизонтальное оперение отсутствует (рис. 4.10), продольная устойчивость обеспечивается крылом, а продольная управляемость – отклонением элевонов, которые могут отклоняться и как элероны – в разные стороны, и как руль высоты – симметрично (оба вверх или вниз).
Хвостовое оперение самолетов может быть однокилевое (рис. 4.11) или с разнесенными килями (рис. 4.12). Иногда для увеличения эффективности вертикального оперения применяются так называемые килевые гребни (форкили) или подфюзеляжные кили. Разнесенное вертикальное оперение применяется с целью увеличения его эффективности за счет выноса киля из области аэродинамической «тени» от носовой части фюзеляжа.
Рис. 4.11. Однокилевое оперение:
1 – киль; 2 – руль направления; 3 – руль высоты; 4 – стабилизатор; 5 – килевой гребень; 6 – подфюзеляжный киль
Рис. 4.12. Расположение разнесенного вертикального оперения на сверхзвуквом ВС: 1 – вертикальное оперение; 2 – горизонтальное оперение; 3 – крыло
На некоторых самолетах применяют V-образное оперение (рис. 4.13), выполняющее одновременно функции горизонтального и вертикального оперения. Рулитакогооперениямогутотклонятьсяводнуилиразныестороны.
