Методы, основанные на анализе таблиц состояний

Поиск дефектов в этом случае базируется на выборе минимальной совокупности проверок, позволяющих различить дефекты всех структурных единиц. Для объекта диагностирования представленного на рисунке 8 таблица состояний будет иметь вид представленный в таблице 2.

Рисунок 8 – Диагностическая модель

Таблица 2 – Таблица состояний

Состояния	Проверки
	Π1	Π2	Π3	Π4	Π5
S1	0	0	1	1	0
S2	1	0	1	1	0
S3	1	0	0	0	0
S4	1	1	1	0	0
S5	1	1	1	1	0

Системы диагностирования включает в себя:

1)Объект диагностирования

2) Средства тех.диагностирования

3)Человек-оператор.

21. Классификация объектов диагностирования, характеризующие их показатели

Одним из основных элементов системы диагностирования является объект диагностирования. Ранее указывалось, что в зависимости от характера описания процессов, протекающих во времени в объекте, объекты диагностирования делятся на непрерывные, дискретные и гибридные.

Непрерывные – объекты диагностирования, изменения состояния которых могут быть описаны непрерывно во времени.

Дискретные – объекты диагностирования, изменения состояния которых описываются дискретно во времени с использованием аппарата Булевой алгебры.

Гибридные – объекты диагностирования, представляющие собой комбинации непрерывных и дискретных устройств.

Объект диагностирования может использоваться непрерывно или периодически. Кроме того, периодическое использование может иметь постоянный период (регулярно-периодическое использование) или случайное значение периода (случайно-периодическое использование).

Объекты непрерывного использования диагностируются в рабочем режиме или должны выключаться и переводиться в контрольный режим для диагностирования.

Объекты периодического использования применяются по целевому назначению периодически, а в перерывах выключаются или находятся в дежурном режиме ожидания прихода заявки на использование. В этот интервал времени может осуществляться диагностирование и восстановление.

Объект можно диагностировать непрерывно или периодически. Периодическое диагностирование может выполняться с постоянным (регулярно-периодическое) или случайным (случайно-периодическое) периодом.

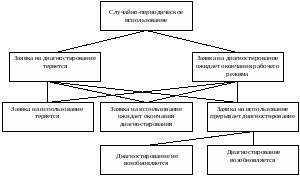

Представляет интерес объект диагностирования случайно-периодического использования, для которого необходимо учитывать характер реакции на приходящие заявки на использование и диагностирование (рисунок 1).

Заявка на использование теряется или ожидает окончания диагностирования, если оборудование разобрано для восстановления или к оборудованию подключены специальные средства технологического диагностирования.

Заявка на использование может прерывать диагностирование при экстренной необходимости (если перерыв недолгий, то диагностирование может возобновляться).

Рисунок 1 – Характер реакции на приходящие заявки

Объекты диагностирования характеризуются следующими показателями.

По приспособленности ОД к замене отказавших узлов и блоков для восстановления работоспособности они подразделяются на восстанавливаемые и невосстанавливаемые.

Приспособленность объекта к диагностированию оценивается показателями:

- коэффициент полноты проверок, рассчитываемый разными способами:

где – сумма интенсивностей отказов проверяемых частей; – интенсивность отказов объекта;

где – число измеряемых диагностических параметров; – общее число диагностических параметров;

,

где – коэффициент важности; – показатель безотказности элементов, оцениваемых i-м диагностическим параметром; m и n – соответственно число измеряемых и общее число диагностических параметров;

- коэффициент глубины поиска дефектов:

где F – число однозначно различимых составных частей объекта диагностирования на принятом уровне деления; R – общее число составных частей ОД на принятом уровне деления;

- среднее время подготовки к диагностированию:

где – среднее время установки и снятия устройств сопряжения (измерителя, преобразователя и др.); – среднее время монтажно-демонтажных работ для объекта диагностирования (вскрытие лючков, разъемов, снятие блоков и т.д.).

Уровень приспособленности к диагностированию можно оценить:

- дифференциально:

где – значение i-го показателя приспособленности объекта диагностирования к диагностированию; – базовое значение показателя приспособленности ОД к диагностированию;

- интегрально

где n – число показателей, по совокупности которых оценивается уровень приспособленности ОД к диагностированию; – коэффициент весомости i-го показателя.

Уровень эффективности объекта диагностирования

Система диагностирования предназначена главным образом для повышения эффективности ОД, поэтому оценивать его эффективность целесообразно мерой повышения эффективности с учетом затрат и потерь на использование системы диагностирования. Изменение эффективности объекта диагностирования можно оценить по абсолютной или относительной величине изменения критерия эффективности, т.е.

где – показатель эффективности объекта диагностирования без средства технического диагностирования; – показатель эффективности объекта диагностирования при использовании средства технического диагностирования.

Показатель эффективности содержит показатели надежности и в общем случае равен:

где – составляющая эффективности, определяющая содержательную сторону процесса диагностирования, объекта диагностирования; – составляющая, характеризующая надежность объекта диагностирования.

Соответственно оценить эффективность можно по результатам расчета показателей надежности объекта диагностирования, с учетом влияния средств технического диагностирования.

В качестве объекта диагностирования используют показатель:

где – рассматриваемый интервал времени эксплуатации объекта диагностирования; – время нахождения объекта диагностирования в неработоспособном состоянии.

В общем случае время нахождения ОД в неработоспособном состоянии:

где – суммарное время нахождения ОД в неработоспособном состоянии до начала его использования; – суммарное время восстановления объекта диагностирования; – суммарное время диагностирования объекта диагностирования; – суммарное время на техническое обслуживание объекта диагностирования.

Смысловое значение показателя K определяют величины, входящие в :

- при показатель K – вероятность безотказной работы объекта диагностирования в интервале времени .

- при показатель K – коэффициент готовности объекта диагностирования в интервале времени .

- при показатель K – показатель готовности объекта диагностирования в интервале времени .

- при показатель K – показатель технического использования объекта диагностирования в интервале времени .

Значение показателя K выбирают на основе анализа условий эксплуатации объекта диагностирования, особенностей использования, содержания и организации диагностирования.

СМ. изображение 182-183
