2.Результаты исследования помехоустойчивости свт при воздействии кондуктивных помех по линиям связи

На рис. 1 представлены осциллограммы напряжения «провод-провод» сетевой карты СВТ при нормальном функционировании и при воздействии кондуктивных помех в среду передачи локальной сети Fast Ethernet.

В табл. 1 приведены обобщенные результаты исследований помехоустойчивости СВТ и локальной сети Fast Ethernet при воздействии кондуктивных помех в полосе частот от 0 до 150 кГц. Исследование воздействия кондуктивных помех с амплитудой более 10,1В не проводились в связи с возможным физическим разрушением элементов оборудования локальной сети и СВТ.

Для моделирования помехоустойчивости СВТ и локальной сети Fast Ethernet, при воздействии кондуктивных помех в полосе частот от 0 до 150 кГц, разработаны имитационные модели, реализованные в программе схемотехнического моделирования. Полученные результаты моделирования качественно совпадают с результатами экспериментальных исследований.

а) б)

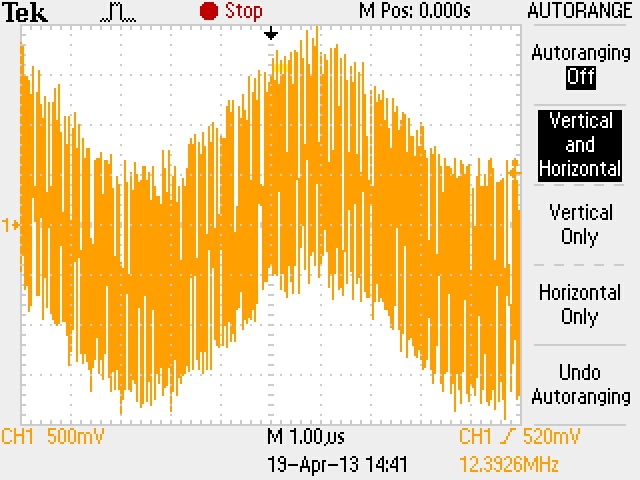

Рис. 1. Осциллограммы сигналов в среде передачи локальной сети Fast Ethernet

(а - при нормальном функционировании; б – при воздействии кондуктивных помех,

f = 150 кГц, 3В

Таблица 1

Результаты исследований на помехоустойчивость (объем передаваемого файла по локальной сети - 690 МБ )

№ п/п	Частота	Степени жесткости воздействия (В)	Время передачи файла, мин	Критерий качества функционирования
1	При отсутствии воздействия -		1,42	А
2	15 Гц	3 (10В)	1,50	А
3	45, 04 Гц	3 (3,33В)	1,52	А
4	45, 04 Гц	4 (10В)	-	В
5	150, 68 Гц	5 (10В)	1,58	А
6	452, 43 Гц	5 (10В)	1,58	А
7	1513, 6 Гц	5 (10,1В)	2,00	А
8	4544 Гц	3 (3,03В)	1,55	А
9	4544 Гц	4 (9,09В)	1,56	А
10	15,2 кГц	3 (10В)	1,50	А
11	45,65 кГц	3 (10В)	1,54	А
12	150 кГц	2 (3В)	1,47	А
13	150 кГц	3 (10В)	-	В

Выводы по работе

Таким образом, полученные результаты экспериментальных исследований и моделирования, позволяют судить об уровнях помехоустойчивости СВТ и локальной сети Fast Ethernet, при воздействии кондуктивных помех в полосе частот от 0 до 150 кГц. Также, проведена оценка снижения скорости передачи информации и временного ухудшения качества функционирования СВТ при воздействии кондуктивных помех с определенными параметрами. Данные результаты позволяют судить о необходимости и направлениях для повышения помехоустойчивости СВТ и локальных сетей, при воздействии кондуктивных помех по линиям связи.

Николаева Л.А.

«Казанский (Приволжский) федеральный университет»
