7.1.3. Состав и последовательность разработки унтд
Состав УНТД по комплектации включает следующие документы:
1. Карточку реквизитов объектов.
2. Схемы образования технологических комплектов.
3. Комплектовочно-технологические карты.
4. Свободную комплектовочно-технологическую карту.
5. Таблицу стоимости технологических комплектов.
6. Типовой график комплектации объекта по поставщикам.
7. Транспортно-комплектовочный график.
8. Расчет стали и бетона.
9.Технологические карты повышения строительной готовности изделий и материалов.
Первые пять документов являются обязательными, необходимость остальных документов зависит от местной строительной базы и наличия ДСК и других подобных организаций.
Схемы образования технологических комплектов разрабатывают на каждое отдельное здание или сооружение по захваткам, видам СМР и всем номенклатурным группам необходимых материальных ресурсов.
Исходными данными для составления схемы образования технологических комплектов служат чертежи марки АР, ИЖ, КМД, в которых содержатся планы, разрезы и монтажные схемы строящихся зданий и сооружений, а также документы, определяющие платежные этапы работ.
НА ВТОРОМ ЭТАПЕ, на основе схемы комплектов разрабатываются комплектно-технологические карты (КТК) по каждой номенклатурной группе материальных ресурсов и сводные.
КТК разрабатываются на объект в целом или на имеющуюся ПСД. В качестве исходных данных используются:
схемы образования технологических комплектов;
проектно-сметная документация (ПСД);
производственные нормы расхода материалов.
КТК разрабатывается по следующим номенклатурным группам:
конструкции железобетонные (КЖ);
железобетонные и бетонные конструкции, изделия, трубы (ЖБК и т.д.);
металлические конструкции (КМ);
конструкции металлические, изделия и заготовки (КМ и т.д.);
деревянные конструкции и пиломатериалы (КД);
столярные изделия, пиломатериалы, элементы встроенной мебели, детали из дерева, поконаж и т.п. (КД)
металлопрокат, прокат черных и цветных металлов, проволока, арматурная сталь, рельсы с креплением, трубы металлические (МЛ);
массовые строительные материалы (СМ) – кирпич различных видов, шифер, трубы, асбоцементные материалы и др;
строительные полуфабрикаты (СП) – товарный бетон и растворы различных марок, а.б.с. , другие смеси и составы и т.д.
Разработку УНТД ведут в четыре этапа (рис. 7.1). Рассмотрим пример многоэтажного промышленного здания.

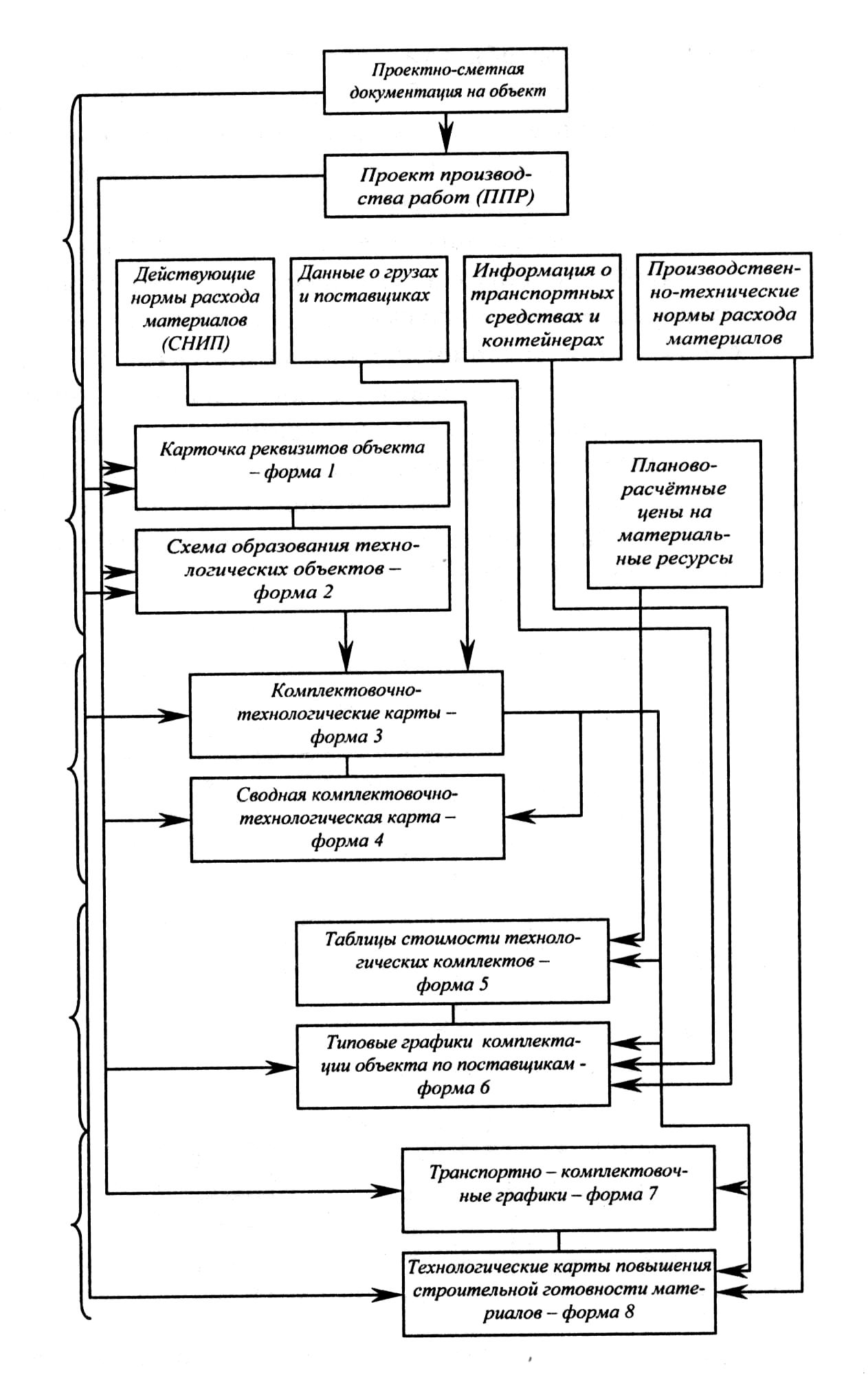

Рис. 7.1. Схема разработки УНТД
НА ПЕРВОМ ЭТАПЕ: изучается ПСД; заполняется карточка реквизитов объектов; формируются технологические этапы для расчетов с заказчиком (количество, стоимость, продолжительность); разрабатывается схема образования технологических комплектов объекта.

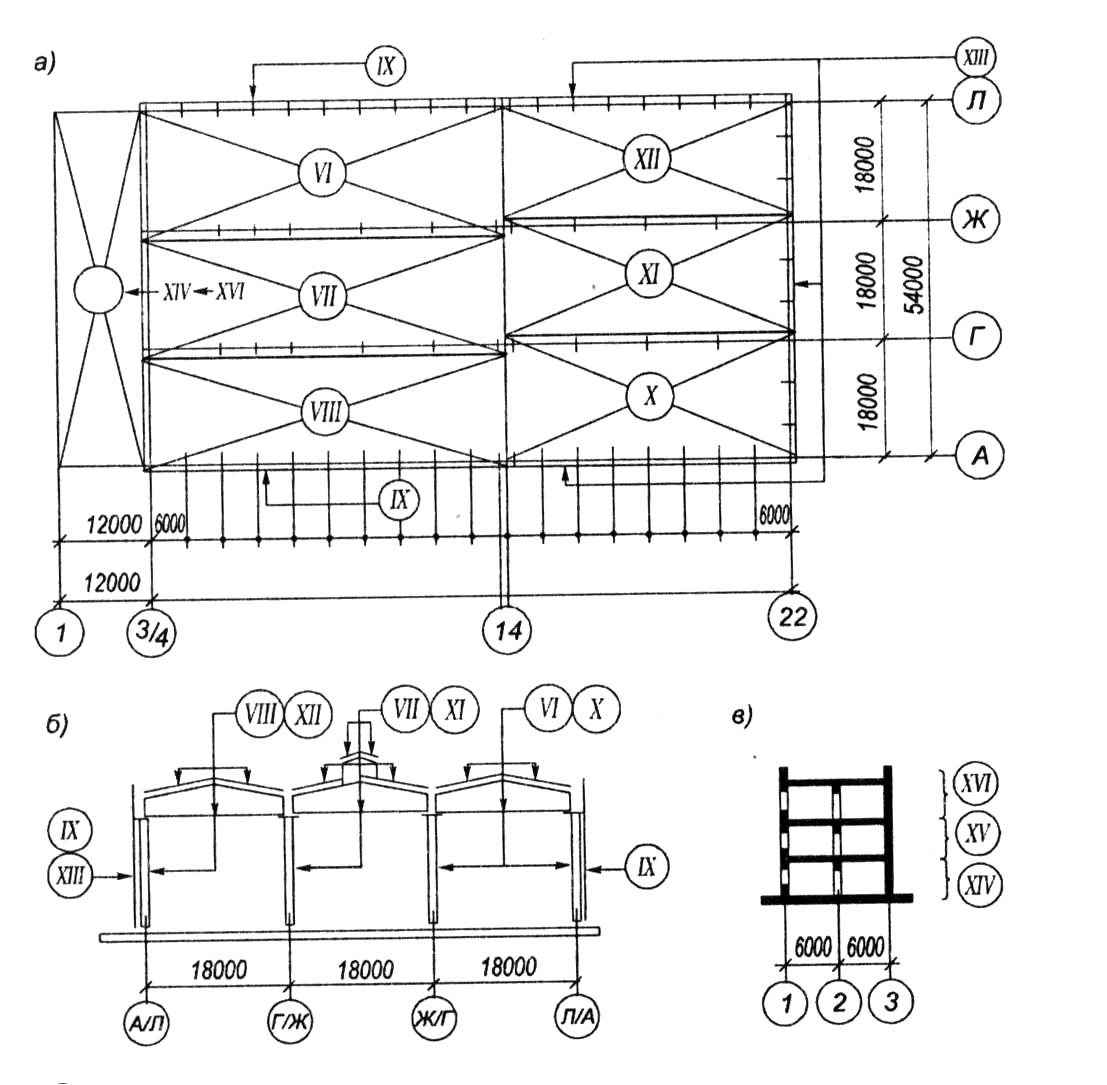

Рис. 7.2. Схема образования комплектов на строительство одноэтажного промышленного здания
а) в плане основного корпуса; б) в поперечном разрезе; в) для административно-бытового корпуса;
VI...XVI - номера технологических комплектов надземной части здания (комплекты I...V нулевого цикла не показаны)
Карточка реквизитов объектов – это первичный документ УНТД, содержащий все необходимые реквизиты и классификационные признаки (коды УССТ, треста, СУ, комплекса и объекта, адрес объекта, наименование получателя и его расчетный счет, название станций назначения), категорию объектов, сметную стоимость СМР, нормативную продолжительность их выполнения.

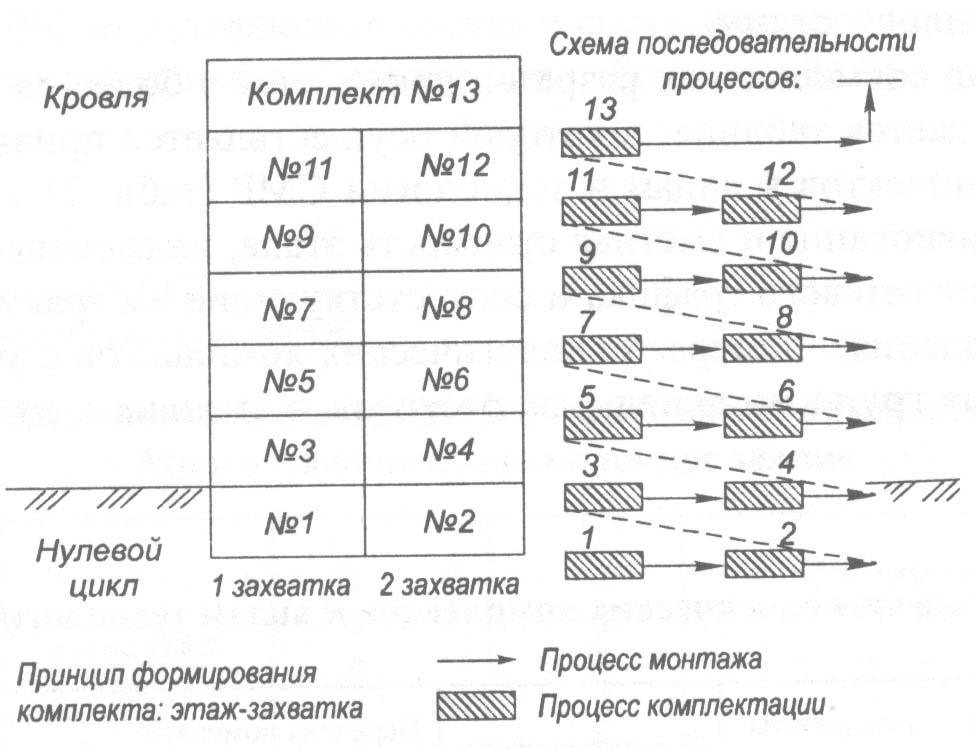

Рис. 7.3. Схема образования технологических комплектов сборных железобетонных и бетонных конструкций жилого крупнопанельного дома серии III-121-1

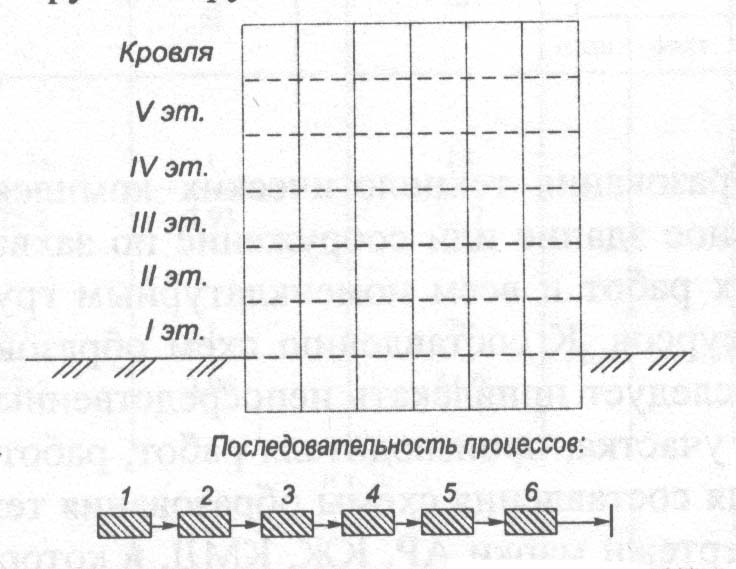

Рис. 7.4. Схема образования технологических комплектов отделочных материалов жилого крупнопанельного дома серии III-121-1
Схема образования технологических комплектов (СТК) – это исходный элемент УНТД, где все материально-технические ресурсы, требуемые для выполнения СМР, разбиваются на технологические комплекты по циклам и захваткам с учетом этапов работ (рис. 7.2., 7.3., 7.4).
Границы каждого технологического комплекта определяются по схеме условными разрезами по признаку конструктивной или технологической законченности.
Метод горизонтального разреза применяют в том случае, когда для образования технологических комплектов здания или сооружения достаточно расчленить одной или несколькими горизонтальными плоскостями (жилой многоэтажный дом и т.п.).
Метод вертикального разреза используют в случае расчленения здания (сооружения) вертикальными плоскостями.
Метод совмещения разрезов применяют в более сложных случаях.
К схеме дается таблица 7.1, в которой осуществляется привязка технологических комплексов к видам и технологии СМР.
Таблица 7.1
