19. Проектирование переходных кривых. Наибольшая и наименьшая длина переходной кривой. Разбивка переходных кривых в плане.
При движении машины
по кривой возникает центробежное
ускорение.
.
Для того, чтобы центробежное ускорение
возникало постепенно, а также для работы
водителя при вписывании в кривую,
устраиваются переходные кривые.

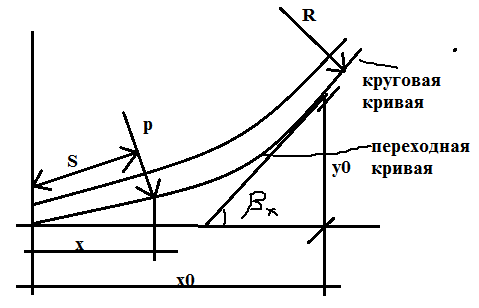

Переходная кривая – это кривая, у которой
радиус меняется от бесконечности до
радиуса круговой кривой.
переходный
радиус,
,
-
радиус круговой кривой, x,y
– произвольные координаты; S
– длина участка переходной кривой с
координатами x
y.
L
– полная длина переходной кривой.
-
координаты конца переходной кривой.
-
угол поворота произвольной точки; с –
постоянный параметр переходной кривой.
Этим требованиям отвечает радиальная кривая.
При устройстве переходной кривой центр кривой переносится.
-
тангенс,
-
биссектриса
,
-
тангенс и биссектриса круговой кривой.
,
-
тангенс и биссектриса переходной кривой.
При устройстве переходной кривой центр
вращения из точки О1 переносится в точку
О. Р- величина сдвижки переходной кривой.
;
;
;
Длина переходной
кривой согласно формуле
,
-
длина переходной кривой.
Максимальная
длина переходной кривой может определяться
Минимальная длина
кривой рассчитывается, чтобы прирост
центробежного ускорения
,
t
– время движения по переходной кривой.
,
.
Стандартная длина переходных кривых:
R |
30 |
60 |
100 |
200 |
Lmin |
30 |
40 |
50 |
80 |
R |
300 |
500 |
600-1000 |
1000-2000 |
Lmin |
90 |
110 |
120 |
100 |
20. Вираж. Расчёт виража. Допустимый поперечный уклон и допустимые скорости на вираже.
НЕВЗОРОВА давала:
Вираж – это переход от двускатного профиля к односкатному. Существует 3 метода расчета виража: зажимает ось, зажимают внутреннюю кромку проезжей части, зажимают бровку.
При движении по кривой малого радиуса устойчивость автомобиля под действием возникающей центробежной силы не обеспечивается. Поэтому на кривых радиуса менее 2000 м требуется устраивать в пределах основной кривой односкатный поперечный профиль дороги с уклоном, направленным внутрь кривой (вираж). Уклон виража назначают не меньше поперечного уклона покрытия на участках с двухскатным профилем до 60 ‰ (в зависимости от радиуса кривых и района строительства).
Переход от двухскатного поперечного профиля проезжей части к односкатному осуществляется плавно в пределах отгона виража:
,
где В
– ширина
проезжей части, i
– уклон
виража,
-
дополнительный продольный уклон наружной
кромки проезжей части
Определяем уклон
отгона виража:
Разбивка отгона виража ведется в следующей последовательности:
а) За 10м до начала
разбивки виража поперечный уклон обочин
приводится к уклону проезжей части.
Определяем высоту подъема бровки
земляного полотна над проезжей частью
по формуле:
м,
где а –
ширина обочины, м
-
поперечный уклон проезжей части,
- поперечный уклон обочины
б) Переход от
двускатного поперечного профиля к
односкатному осуществляется вращением
сначала относительно оси, а затем
относительно внутренней кромки проезжей
части. Определим величину поднятия
внешней кромки над первоначальным
положением по формуле:
м
Внешняя бровка
поднимается на высоту:
м
Определяем длину
переходной кривой, на которой переход
от двускатного к односкатному профилю
происходит путём вращения вокруг оси:
м
в) Увеличение односкатного поперечного уклона проезжей части до уклона виража выполняется путем вращения проезжей части вокруг внутренней кромки проезжей части:
При этом внешняя
кромка проезжей части поднимется над
первоначальным положением на высоту:
м
Внешняя бровка
поднимается на высоту:
Определим величину подъема оси покрытия над первоначальным положением:
м
Расстояние, на котором производится вращение вокруг внутренней кромки, равно
м
г) Вся длина отгона виража (переходной кривой) делится на несколько участков, равных 10-20 м, для каждого сечения определяются превышения характерных точек поперечного профиля относительно нулевого сечения.
Поперечные уклоны проезжей части на виражах следует назначать в зависимости от радиусов кривых в плане
|
Поперечный уклон проезжей части на виражах, ‰ |
||
Радиусы кривых в плане, м |
основной, наиболее распространенный |
в районах |
|
|
на дорогах I-V категорий |
на подъездных дорогах к промышленным предприятиям |
с частым гололедом |
От 3000 до 1000 для дорог I категории |
20-30 |
- |
20-30 |
От 2000 до 1000 для дорог II-V категорий |
20-30 |
- |
20-30 |
От 1000 до 800 |
30-40 |
- |
30-40 |
От 800 до 700 |
30-40 |
20 |
30-40 |
От 700 до 650 |
40-50 |
20 |
40 |
От 650 до 600 |
50-60 |
20 |
40 |
От 600 до 500 |
60 |
20-30 |
40 |
От 500 до 450 |
60 |
30-40 |
40 |
От 450 до 400 |
60 |
40-60 |
40 |
От 400 и менее |
60 |
60 |
40 |
Из лекций Плехова:
Вираж – односкатный поперечный профиль, который устраивается на кривой с уклоном проезжей части и обочины к центру кривой.
Под действием центробежной силы усложняется управление и увеличивается расход горючего.
вес
автомобиля, Н; С – центробежная сила.
,
Действующие силы C и G параллельны и перпендикулярны дороге. Перпендикулярные силы давят, параллельные сдвигают. - угол наклона к дороге. Углы на схеме равны как углы с параллельными и перпендикулярными сторонами.
Возникает между колесом и поверхностью покрытия:
;
;
;
;
;
;
;
;
;
.
коэффициент
поперечного сцепления.
При
ощущается
толчок;
При
ощущается дискомфорт;
При
движение не ощущается.
Уклон виража может
приниматься:
‰.
Уклон виража должен быть не меньше уклона при двускатном профиле.
При движении по виражу ограничивается скорость:
т.к.
.
