40. Расчет отверстия трубы с учетом аккумуляции ливневых вод перед водопропускными сооружениями

Формула ливневого стока

, где - площадь водосбора, км²; - интенсивность ливня часовой продолжительности, мм/мин ; - коэффициент потерь стока; - коэффициент редукции; - коэффициент перехода от интенсивности ливня часовой продолжительность к интенсивности ливня расчётной продолжительности, зависящей от длины водосбора (км), «скорости добегания» воды (км/мин), от наиболее удалённой токи водосбора до створа дороги и от шероховатости поверхности бассейна.

Расчетный максимальный расход талых вод для любых бассейнов определяется по редукционной формуле:

,

где k₀ – коэффициент дружности половодья для района положения дороги;

– расчетный слой стока, вычисляемый по формуле:

,

где – средний слой стока, ; – модульный коэффициент,

- коэффициенты, учитывающие снижение расхода на бассейнах, зарегулированных озёрами, залесенных и заболоченных,

Если Q_л< Q_т , то принимается Q_т

Если Q_л> Q_т, то уточняем Q_л с учетом аккумуляции Q_а.

Для расчета отверстий труб с учетом аккумуляции ливневых вод строится график. На графике строим:

- кривые расходов и подпоров в зависимости от отверстия или диаметра водопропускной трубы;

- прямые аккумуляции:

Верхний отрезок:

1. ,

;

2. , ,

где - крутизна склонов лога, по продольному профилю трассы.

.

Нижний отрезок:

1. ,

;

2. , ,

H³

Qa, м³/с

d1

d2

d3

По пересечению прямой аккумуляции и графиками пропускной способности труб получаем показатели: Q_а, Н³, Н, υ. По значениям этих показателей подбираем диаметр трубы, таким образом, чтобы труба работала в безнапорном режиме.

41. Виды дренажа. Конструкция закрытого дренажа. Перехватывающий дренаж.

Дренажи состоят из заложенных в грунт труб (закрытй дренаж) или заглублённых в водоносный слой грунта канав, заполненных крупным дренирующим материалом ( открытый дренаж). Осушающее действие дренажей заключается в том, что при заглублении в грунт ниже уровня грунтовых вод труба быстро отводит воду, просачивающуюся из прилегающей части грунта, в результате чего вблизи от дренажа образуется осушенная зона. Закрытй дренаж состоит из уложенной в грунте дрены – трубы, вода в которую поступает через открытые стенки звеньев. Чтобы труба не засорялась грунтом, стыки окружают пористой засыпкой (фильтром). Пористая засыпка собирает притекающую воду, которая стекает далее по трубе.

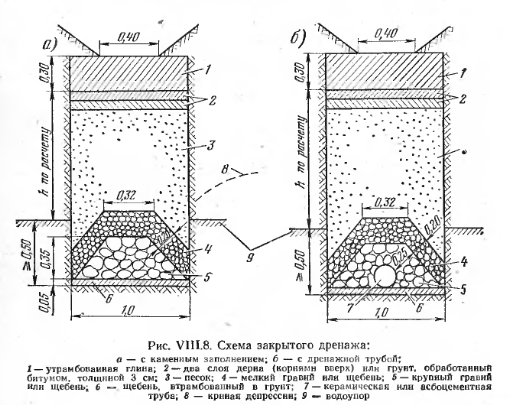

Закрытый дренаж

с дренажной трубой;

1 – утрамбованная глина; 2 – два слоя дерна (корнями вверх) или грунт обработанный битумом, толщиной 3см.; 3 – песок; 4 – мелкий гравий или щебень; 5 – крупный гравий или щебень; 6 – щебень, втрамбованный в грунт; 7 – керамическая или асбоцементная труба; 8 – кривая депрессии; 9 – водоупор.

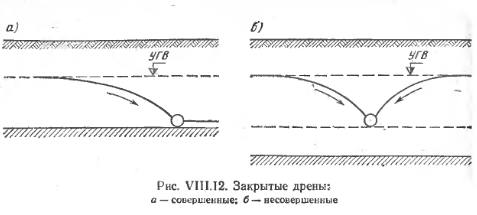

а – совершенный; б – несовершенный (висячий дренаж).

Если дрены ложатся на водоупор, то ограничиваются устройством одной верховой дрены, такие дрены называются совершенными.При глубоком залегании вод дрены располагают симметрично по обе стороны дороги и оставляют их висячими, такие дрены называются несовершенными.

Перехватывающий дренаж устраивают обычно в откосах выемок, если выемка перерезает водоносный слой и заходит в водоупор.

1. Дрена, 2-экран из мягкой глины,3-укрепление канавы, 4-кривая депрессии,

-радиус действия дренажа, -угол,стягивающий концы кривойдепрессии, зависит от вида водоносного слоя. S – величина понижения уровня подземной воды между двумя дренами.
