Побудова універсальних логічних модулів (улм) за допомогою ms

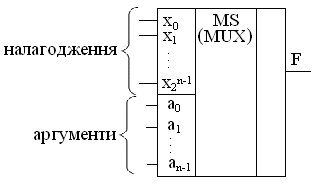

УЛМ на основі MS відносять до пристроїв, які налагоджуються до розв’язання будь-якої задачі. Універсальність їх полягає у тому, що для заданого числа аргументів можна налагодити УЛМ на будь-яку функцію. Для цього потрібно змінити значення його входів. На адресні входи потрібно подавати аргументи функції, а на інформаційні входи сигнали налагодження, рис.11.

Рис.11. УЛМ на мультиплексорі

П риклад 1. Побудувати УЛМ для реалізації логічної функції по mod2 використовуючи мультиплексор 4→1.

Х2	Х1	Q
А1	А0
0	0	D0=0
0	1	D1=1
1	0	D2=1
1	1	D3=0

Х2	Х1
0	0	0
0	1	1
1	0	1
1	1	0

Приклад 2. На входи налагодження можна перенести будь-який аргумент. Розглянемо який саме аргумент доцільно переносити до сигналів налагодження. Найкраще слід переносити аргументи, які мають мінімальну кількість входження у терми функції, в цьому випадку будуть максимально використовуватися як внутрішні логічні ресурси MS, а для сигналів налагодження збільшується кількість констант, що і є благоприємним для схемної реалізації УЛМ. Розглянемо логічну функцію

Х2(А1)	Х3(А0)	F
0	0	1
0	1	0
1	0	0
1	1	x1

Приклад 3. Можна побудувати УЛМ використовуючи додаткові логічні схеми, якщо вихідна функція більш ніж від одного аргументу.

Х4(А1) Х3(А0) F 0 0 x1x2 0 1 1 1 0 x1x2 1 1 x1x2

Логічні блоки на MS використовуються у сучасних СВІС програмної логіки, які випускаються відомими фірмами.

Демультиплексор

Демультиплексором називається функціональний вузол комп'ютера, призначений для комутації (перемикання) сигналу з одного інформаційного входу D на один з n інформаційних виходів. Номер виходу, на який в кожний такт машинного часу передається значення вхідного сигналу, визначається адресним кодом A₀,A₁,A₂,…,A_m-1. Адресні входи m та інформаційні виходи n пов'язані співвідношенням n = 2^m або m = log₂n.

Демультиплексор виконує функцію, обернену функції мультиплексора. Стосов­но мультиплексорів і демультиплексорів користуються також терміном "селектори" даних.

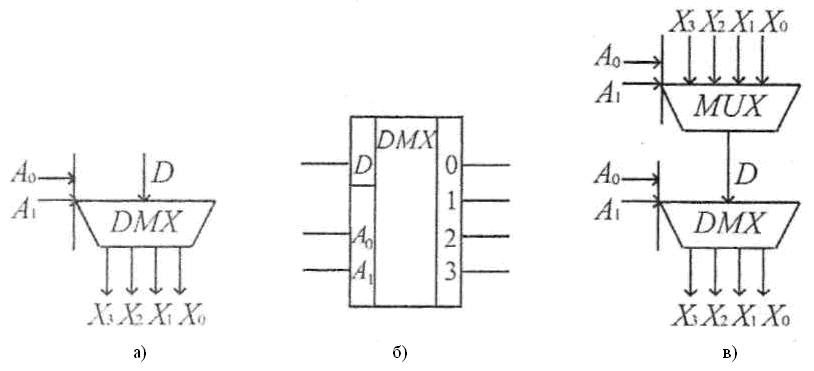

В умовних графічних позначеннях (рис.12) функція демультиплексора позна­чається буквами DMX.

Рис. 12. УГП демультиплексорів: а) на функціональних схемах; б) на принципових схемах; в) типове з’єднання з мультиплексором.

Демультиплексори використовують для таких операцій: комутації як окремих ліній, так і багаторозрядних шин; перетворення послідовного коду в паралельний; реалізації логічних функцій та інших. Демультиплексори часто позначають: "1 →n". Каскадування дозволяє реалізувати комутацію одного вхідного сигналу на дові­льне число вихідних ліній на базі серійних мікросхем меншої розрядності.

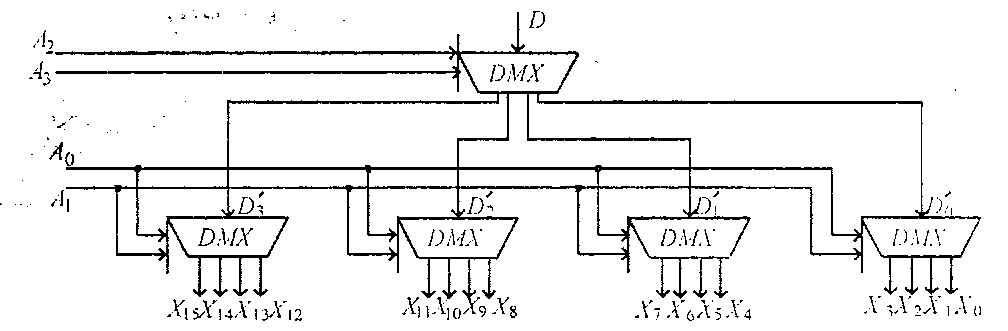

Нехай по­трібно реалізувати демультиплексування вхідного сигналу на n вихідних ліній, що визначаються m-розрядним адресним кодом, на базі типових мікросхем меншої роз­мірності виду "1 →n", рис.13.

Рис. 13. Каскадування мультиплексорів

ІС дешифратора можна використовувати як демутьтиплексор.

Рис. 14.	- інформаційний вхід - вхід дозволу 1, 2, 4, 8 – адресні входи
	Наприклад. Розглянемо ІС КР1533ИД3 (рис. 14) один із його входів дозволу С1 можна використовувати як інформаційний вхід, а другий С2 як вхід дозволу (або навпаки), та входи (1, 2, 4, 8) – як адресні.Відповідний двійковий код на входах (1, 2, 4, 8) дозволяє сигналу проходити від інформаційного входу до визначеного виходу.
