Устройство магнитострикционного излучателя.

1 - сосуд; 2 - никелевый стержень; 3 - муфта; 4 - обмотка для пропускания переменного тока.

Магнитострикционные излучатели представляют собой вибрационные устройства, состоящие из магнитопровода (металлического стержня) с обмоткой, вмонтированного в сосуд с диспергируемой средой. Магнитопровод изготавливают из ферромагнитных металлов (никель, железо, кобальт, нержавеющая сталь, сплавы в системах железо - никель, железо - кобальт и др.). При пропускании по обмотке переменного тока соответствующей частоты возникает магнитное поле и происходит деформация магнитопровода по его продольной оси. Образуются ультразвуковые колебания, размах которых увеличивается, когда излучатель работает в условиях резонанса возбуждаемых частот и собственных колебаний стержня.

Для получения суспензий и эмульсий применяют коллоидные мельницы, работающие по принципу истирания твердых частиц, фрикционные, удара или истирания и удара, кавитации.

Измельчение осуществляется в основном в жидкой среде. Рабочие поверхности мельниц гладкие или рифленые, по форме в виде усеченного конуса - ротора, вращающегося в коническом гнезде - статоре, или в виде плоских дисков, из которых один неподвижен; или оба диска вращаются в разные стороны. На дисках укреплены пальцы или имеются канавки.

При работе фрикционной мельницы ротор вращается со скоростью до 20 000 об/мин, диспергируемая смесь засасывается в щель между ротором и статором, размер которой регулируется микровинтом и составляет 0,025-0,05 мм. Смесь многократно прогоняется через щель до получения суспензии с очень небольшим размером частиц.

Устройство роторно-бильной коллоидной мельницы.

1 - корпус, 2 - штуцер для ввода суспензии(линимента); 3 - ротор; 4 - билльг, 5 - контрударники;

6 - штуцер для вывода готовой продукции.

Устройство виброкавитационной коллоидной мельницы.

1 - корпус; 2 - статор; 3 - ротор; 4 - канавки ото поверхности ротора и статора; 5 - штуцер для ввода суспензии;

6 - штуцер для вызола готовой продукции.

В коллоидную мельницу, работающую по принципу удара, смесь подается между вращающимся диском и корпусом с насаженными на них пальцами. При вращении диска частицы дисперсной фазы подвергаются мощному гидравлическому воздействию, возникающему в результате бесчисленных ударов пальцев по жидкости, образуя тонкую суспензию или эмульсию.

30.На аптечный склад от заготовителя поступило растительное сырье корень алтея. Дайте рекомендацию фармацевтической фабрике по изготовлению лекарственного сиропа алтея. Составьте технологическую и аппаратурную схему производства сиропов. Охарактеризуйте принципы их стандартизации и хранения.

Сиропы - это концентрированные, густые водные растворы сахара с лекарственными веществами, экстрактами, настойками, плодово-ягодными соками или без них.

Сироп алтейный (Sirupus Althaeae). Получают растворением 2 частей экстракта сухого корня алтея в 98 частях нагретого сиропа сахарного.

Это густая, желтоватого цвета жидкость, сладкого вкуса, со слабым своеобразным запахом, плотность составляет 1,322 -1,327. Применяется как отхаркивающее и противовоспалительное средство. Хранят его в склянках емкостью не более 200 мл в прохладном месте.

Сироп сахарный (Sirupus simpiicis). Готовится в реакторах с паровой рубашкой и якорной мешалкой. На 64 кг сахара рафинированного с 99,9% сахарозы в пересчете на сухое вещество берется 36 литров воды дистиллированной. Растворение проводят добавлением сахара частями к кипящей воде при постоянном перемешивании мешалкой. После полного растворения сахара сироп доводят дважды до кипения по 10 мин каждое. Образующуюся пену (продукт коагуляции белков, слизей и других примесей) удаляют. Общее время изготовления не должно превышать одного часа, чтобы предотвратить инверсию и карамелизацию сахара. Фильтруют в горячем состоянии. Концентрация сахара должна быть 60-64% по массе. В таком растворе достаточно высокое осмотическое давление и микроорганизмы в нем быстро обезвоживаются. Экстракт алтейного корня рассыпают тонким слоем по поверхности сиропа сахарного и после набухания экстракта перемешивают при нагревании.

Есть технология, по которой 4 части измельченного корня настаивают (мацерация) в течение 4ч с 50 частями воды и 1 частью 90% спирта (консервант). Полученную вытяжку процеживают, не отжимая остатка. Затем нагревают 36 частей фильтрата и растворяют в нем 64 части сахара, дают раствору вскипеть (снимая пену), после чего упаривают до получения 95 частей сиропа. В охлажденный сироп затем добавляют 5 частей спирта в качестве консерванта.

При стандартизации определяют плотность сиропа, а при определенных требованиях НД наличие тяжелых металлов, крахмальную патоку, сернистый ангидрид, красители.

Все сиропы хранятся в прохладных, защищенных от света местах, в хорошо укупоренной таре.

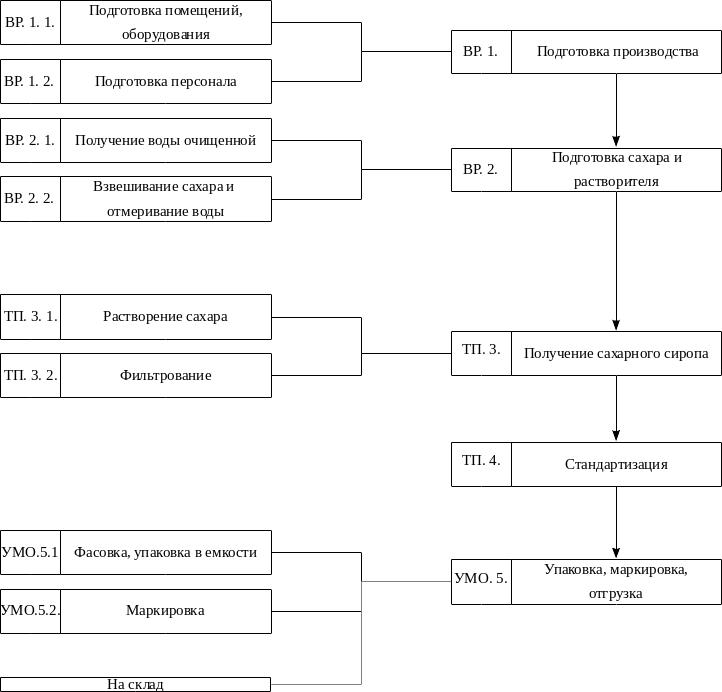

Технологическая схема производства сиропа сахарного

Аппаратурная схема производства сиропов

• Провизор-стажер получил задание к выпускной работе по теме: "Особенности производства максимально очищенных фитопрепаратов" Укажите преимущества новогаленовых препаратов. Назовите методы очистки извлечений. Дайте им сравнительную характеристику. Предложите технологическое оборудование для проведения очистки. Номенклатура новогаленовых препаратов. Предложите технологическую схему получения адонизида.

Новогаленовые препараты — это группа экстракционных препаратов, максимально очищенных от балластных веществ и содержащих комплекс биологически активных веществ.

Преимущества:

• Высокая степень очистки повышает стабильность

• Устраняется побочное действие ряда балластных веществ (смолы, танниды)

• Возможность использования для инъекционного применения

Методы очистки извлечений:

• Жидкостная экстракция

Проводится в системе жидкость-жидкость. «Отдающей» средой является полученное извлечение, а другой жидкостью («принимающей») является жидкость, которая избирательно растворяет либо действующие, либо балластные вещества. Происходит перераспределение веществ в жидкостях: в одной — действующие вещества, в другой — балластные.

Важно, чтобы извлечение не смешивалось с жидкостью для очистки и имело другую плотность. Эти свойства необходимы для последующего отделения жидкостей. Для проведения жидкостной экстракции используются различные по устройству аппараты: смесительно-отстойные, колонные, центробежные. Во всех аппаратах обеспечивается сначала перемешивание извлечения с жидкостью, а затем отделение жидкостей друг от друга. Для последующих стадий технологического процесса используется та жидкость, в которой содержатся действующие вещества.

• Диализ и электродиализ

Основаны на диффузии действующих веществ через полупроницаемую мембрану из полученного извлечения в чистый растворитель. Мембрана пропускает только действующие вещества и не пропускает балластные, являющиеся в большинстве ВМС. Для ускорения процесса используется постоянный электрический ток, т.е проводится электродиализ.

• Сорбция

Процесс поглощения растворенных веществ твердым поглотителем — сорбентом. Для очистки извлечений используются процессы адсорбции, в которых происходит поглощение балластных веществ поверхностью сорбента. В качестве последних используют активированный уголь, глину, силикагель.

Для очистки адсорбцией применяются адсорберы, заполненные адсорбентом. Через адсорбер ( или батарею адсорберов ) пропускается извлечение. При этом оно освобождается от балластных веществ.

• Фракционное осаждение

Заключается в осаждении фракции действующих или балластных веществ. Осаждение может быть достигнуто разными способами:

- высаливанием высокомолекулярных веществ (балластных) электролитами, которые, разрушая гидратную оболочку молекул ВМС, вызывают их осаждение. Наибольшей высаливающей способностью обладают сульфат лития, сульфат натрия, натрия хлорид;

- солями тяжелых металлов осаждаются дубильные вещества, белки, пектины. Для осаждения чаще всего применяется ацетат свинца.

Номенклатура:

Адонизид — получают из травы адониса весеннего. Кардиотоническое средство.

Лантозид — получают из листьев наперстянки шерстистой. При хронической недостаточности кровообращения.

Коргликон — получают из травы ландыша. При острой сердечной недостаточности.

Эрготал — получают из спорыньи. В гинекологической практике.

Раунатин — изготавливается из коры корней раувольфии змеиной.

Фламин — готовится из цветков бессмертника песчаного. Желчегонное средство.

Плантаглюцид — готовится из подорожника большого. Применяют при заболеваниях желудка.

Технологическая схема получения адонизида:
