4.3. Порядок построения модели потока работ бизнес процессов в Rational Rose
Порядок создания моделей с описанием потока работ в Rational Rose должен включать следующие шаги:
Построение диаграммы, отображающей основные виды деятельности.
Построение диаграмм детализирующих основные виды деятельности.
Построение ссылки из диаграммы процессов на диаграмму потока работ.
Построение диаграммы, отображающей основные виды деятельности
Диаграмма деятельности (activity diagram) с основными шагами бизнес процесса должна строиться как поддиаграмма соответствующего бизнес процесса, представленного на диаграмме функций (use case diagram). На рис 4.16. показано, что в окне просмотра элементов модели в Rational Rose диаграмма, отображающая основные шаги процесса Кредитования юридических лиц в валюте (activity diagram) находиться под изображением бизнес процесса Кредитование юридических лиц в валюте представленного на диаграмме функций (use case diagram).

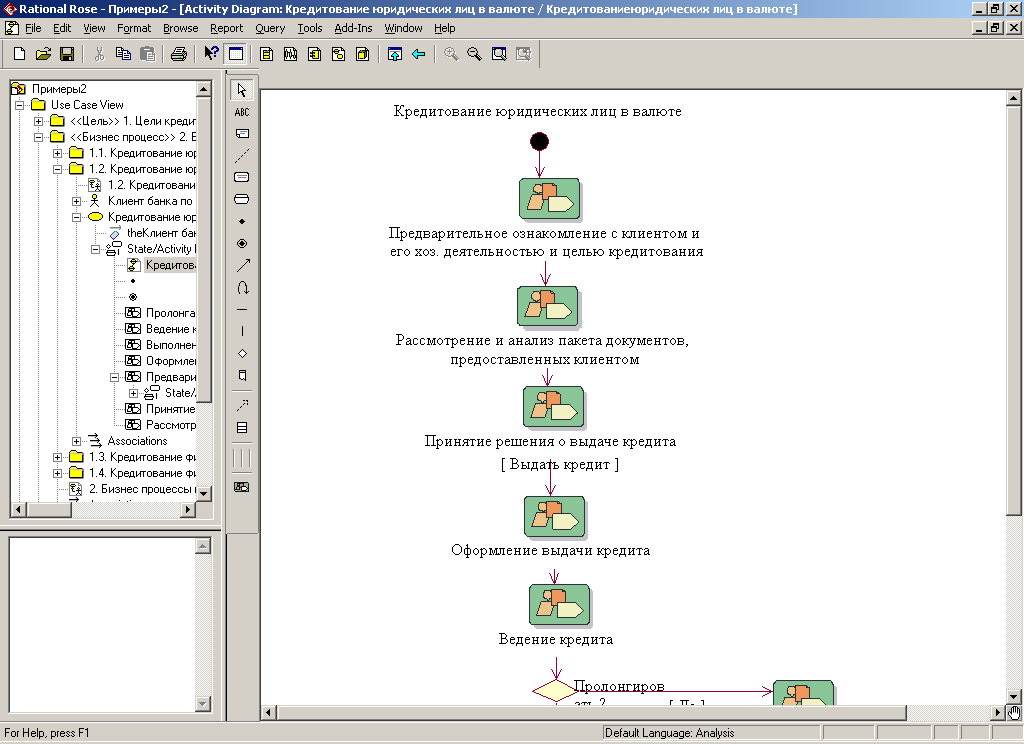

Рис. 4.16. Пример изображения диаграммы с основными шагами процесса кредитования юридических лиц в валюте в Rational Rose
Построение диаграмм, детализирующих основные виды деятельности
Диаграмма деятельности (activity diagram) с детальным описанием каждого основного шага процесса должна строиться как поддиаграмма соответствующего основного шага. На рис 4.17. показано, что в окне просмотра элементов модели в Rational Rose диаграмма деятельности (activity diagram), отображающая детальное описание основного шага процесса Предварительное ознакомление с клиентом и его хозяйственной деятельностью и целью кредитования, находиться под соответствующим шагом Предварительное ознакомление с клиентом и его хозяйственной деятельностью и целью кредитования. Деятельности на этой диаграмме, которые подлежат автоматизации, отмечены цветом.
Рис. 4.17. Пример изображения диаграммы с детальным описанием шага Предварительное ознакомление с клиентом и его хозяйственной деятельностью и целью кредитования в Rational Rose
Построение ссылки из диаграммы функций на диаграмму потока работ
Для построения ссылки на диаграмму деятельности (activity diagram) с изображением основных шагов бизнес процесса следует рядом с изображением бизнес процесса на диаграмме функций (use case diagram) поместить заметку. Прикрепить заметку к изображению бизнес процесса. Перетащить на эту заметку из окна просмотра элементов модели диаграмму деятельности (activity diagram) с изображением основных шагов бизнес процесса как представлено на рис. 4.18.

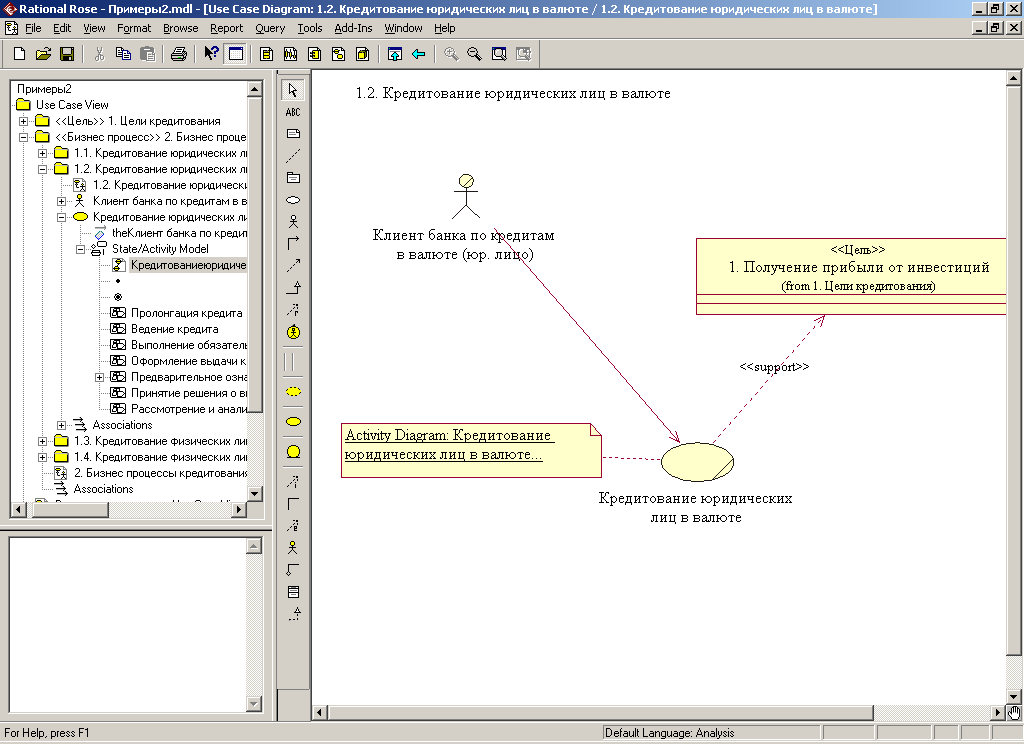

Рис. 4.18. Пример диаграммы функций с изображением процесса Кредитования юридических лиц в валюте и ссылкой на диаграмму деятельности с изображением основных шагов соответствующего бизнес процесса в Rational Rose
4.4. Практические задания
Тема: Построение модели потоков работ бизнес процессов в Rational Rose
Задание 1. Построить модель потока работ бизнес процессов в соответствие с примером
Постройте модель потока работ бизнес процесса Кредитования юридических лиц в валюте в Rational Rose в соответствие с примерами на рис. 4.13-4.17.
Порядок построения потока работ в Rational Rose должен включать следующие шаги:
Запустите Rational Rose.
Под изображением бизнес процесса Кредитования юридических лиц в валюте на диаграмме функций (use case diagram) постройте диаграмму деятельности с основными шагами бизнес процесса как представлено на рис. 4.14. – 4.15.
Под изображением основного шага бизнес процесса Предварительное ознакомление с клиентом и его хозяйственной деятельностью и целью кредитования постройте поддиаграмму деятельности с детальным описанием шага бизнес процесса как представлено на рис. 4.14. – 4.16.
Создайте ссылку на диаграмму деятельности (activity diagram) с изображением основных шагов бизнес процесса следует рядом с изображением бизнес процесса на диаграмме функций (use case diagram).
Сохраните модель.
Задание 2. Построить модель потока работ
Постройте в Rational Rose модель потока работ процесса международного перевода в Банке в соответствие текстом, представленным в прил. 1. Отметьте цветом шаги бизнес процесса, которые следует автоматизировать. Модель потока работ должна включать основные шаги бизнес процесса международного перевода и детальное описание каждого шага. Обязательным является использование на диаграммах детализирующих основные шаги бизнес процесса разделительных линий и прочих объектов как представлено на рис. 4.12.
