2.6. Практические задания Тема: Построение потока работ бизнес моделирования в Rational Rose Задание 1. Построить поток работ в соответствие с примером
Порядок построения потока работ на этапе бизнес моделирования в Rational Rose должен включать следующие шаги:
Запустите Rational Rose.
Создайте в папке Use Case View диаграмму деятельности (activity diagram) с названием Поток работ на этапе бизнес моделирования.
Поместите на поле диаграммы соответствующие элементы как представлено на рис. 2.7.
Соедините их стрелками переходов.
Сохраните модель.
Рис. 2.7. Пример описания потока работ на этапе бизнес моделирования адаптированный под конкретный проект
Задание 2. Построить поток работ документирования на этапе бизнес моделирования
Порядок построения потока работ документирования в Rational Rose должен включать следующие шаги:
Самостоятельно определите порядок документирования на этапе бизнес моделирования.
Запустите Rational Rose.
Создайте в папке Use Case View диаграмму деятельности (activity diagram) с названием Порядок документирования на этапе бизнес моделирования.
Поместите на поле диаграммы соответствующие элементы. Соедините их стрелками переходов.
Сохраните модель.
3. Разработка моделей бизнес процессов
Цели занятия:
научиться разрабатывать модели бизнес процессов (Business Use Case Model);
понять место данной модели при определении состава подсистем разрабатываемой системы на этапе определения требований к системе.
3.1. Моделирование бизнес процессов
Моделирование бизнес процессов в соответствие с RUP , для автоматизированной поддержки которых разрабатывается автоматизированная система (АС), производится на этапе Бизнес моделирования (Business Modeling) (рис. 3.1). На этом этапе разрабатываются модель бизнес процессов (Business Use Case Model) и объектные модели бизнеса (Business Object Model) или модели анализа бизнеса (Business Analysis Model).

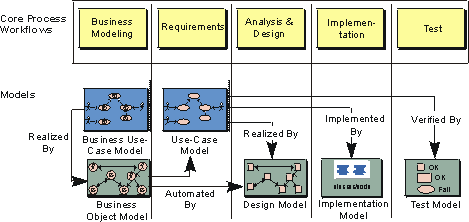

Рис. 3.1. Этапы разработки ПО и разрабатываемые модели в соответствие с RUP
По RUP модель бизнес процессов (Business Use-Case Model) есть модель процессов, связанных с внешней деятельностью организации по отношению к клиентами и ее партнерам.
В RUP дается следующее определение этой модели: Business Use-Case Model is a model that describes the processes of a business and their interactions with external parties like customers and partners [2].
Модель описывает организацию в терминах бизнес процессов (business use cases) и действующих лиц (субъектов или объектов), внешних по отношению к бизнес процессам (business actors).
По RUP объектная модель бизнес (Business Object Model) или модель анализа бизнеса (Business Analysis Model) есть модель, описывающая реализацию бизнес процессов с точки зрения взаимодействия работников организации и их манипулирования сущностями реального мира. Кроме этих двух классов моделей на этапе бизнес моделировании могут разрабатываться и другие виды моделей. В табл. 1 представлены модели дисциплины бизнес моделирования, их назначение и диаграммы UML, используемые для их разработки.
Таблица 1.
