3.7.2 Вибір запобіжників для кожного двигуна

Пусковий струм двигуна визначається по формулі:

Запобіжник вибираємо за слідуючими умовами:

U_{ном.зап.}≥U_ном.дв.

I_{ном.зап.}≥I_ном.дв.

I_пл.вст.≥I_пуск/α

При обиранні плавких вставок запобіжників для електродвигунів зі значними пусковими струмами, перевищуючі номінальний струм, вводиться коефіцієнт зниження пускового струму α, який при легкому пуску приймається рівним α=2,5, а при важкому пуску α=1,6. При захисті відвітлення, яке йде до одиночного електродвигуна при тяжких та легких пусках, струм вставки

I_пл.вст.≥I_пуск/2,5,

де I_пуск – пусковий струм електродвигуна, А.

При захисті відвітлення, яке йде до одиночного електродвигуна з частими пусками або великою подовженістю пускового періоду

I_пл.вст.≥I_пуск/(1,6÷2)

При захисті магістралі, живлячої силове або змішане навантаження

I_пл.вст.≥I_кр/2,5 ,

де I_кр – максимальний короткочасний струм лінії, А.

I_кр= I_пуск+ I_дл,

де I_пуск – пусковий струм одного електродвигуна, відключаємих одночасно, при пуску яких короткочасний струм лінії набуває найбільшої величини, А;

I_дл – тривалий розрахунковий струм лінії до моменту пуску одного електродвигуна або групи електродвигунів, визначає мий без урахування струму електродвигунів, А.

Дані запобіжників робляться у вигляді таблиці. (Додаток 7)

Таблиця 3.28 – Технічні дані запобіжників

Тип	Номінальна напруга, В	Номінальний струм, А		Позначення на схемі
		запобіжника	плавкої вставки
				FU

3.7.3 Вибір запобіжників для кола керування

Сумарна потужність котушек кола керування визначається по формулі:

де ΣР_кат – сумарна потужність котушек, кВт;

Р₁, Р₂ – потужність в котушках кола керування та освітлення.

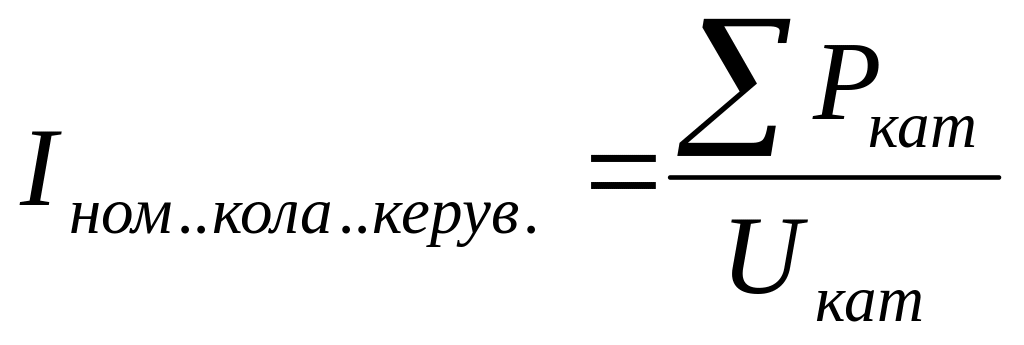

Номінальний струм кола керування визначається по формулі:

(3.58)

Запобіжник для кола керування визначається за слідуючою умовою:

I_пл.вст.≥I_{ном.кола керув}

Дані запобіжників робляться у вигляді таблиці. (Додаток 7)

Таблиця 3.29 – Технічні дані запобіжників

Тип	Номінальна напруга, В	Номінальний струм, А		Позначення на схемі
		запобіжника	плавкої вставки
				FU

3.7.4 Вибір ввідного автомата

Для відвітлення до одиночного двигуна максимальний короткочасний струм лінії дорівнює пусковому струму двигуна. Коефіцієнт К=1,25 враховує неточність в визначенні максимального короткочасного струму лінії при розборі характеристик електромагнітних розчеплювачів автоматичних вимикачів для більшості з них цей коефіцієнт виключає хибне відключення лінії при пуску електродвигунів, так як розходження характеристик не перевищує ± 15%.

Автомат обирається по трьом умовам:

1) Номінальний струм автомату повинен бути більше або дорівнювати номінальному струму двигуна

І_н.авт ≥ ΣІ_н.дв

2) Номінальний струм електромагнітного розчеплювача повинен бути більше або дорівнювати номінальному струму двигуна, щоб катушка котушка електромагнітного розчеплювача не грілася

І_см.рас ≥ ΣІ_н.дв

3) Номінальний струм теплового розчеплювача повинен бути більше або дорівнювати номінальному струму двигуна

І_т..рос ≥ 1,25 ΣІ_ном.дв.

4) Струм спрацювання електромагнітного розчеплювача повинен бути більше або дорівнювати 1,25 струму пускового, щоб автомат не спрацював при запуску двигуна

І_{ср.ем.роз.} ≥ 1,25 І_пуск

де І_н.авт – номінальний струм автомата, А;

ΣІ_н.дв – сума номінальних струмів всіх двигунів, А;

І_т.рас і І_см.рас – струм теплового і електромагнітного розчеплювача, А;

І_{ср.е.м.рос} – струм спрацьовування електромагнітного розчеплювача, А.

Сумарний струм усіх двигунів визначається по формулі:

ΣІ_н.дв. = ΣІ_н.дв + ΣІ_тр. (3.59)

Струм короткочасної лінії визначається по формулі:

І_кр.л = ΣІ_н.дв. - І_{н.дв.більшої потужності} + І_{пуск.більший} (3.60)

де І_кр.л – струм короткочасної лінії, А;

І_{пуск.більший} – більший пусковий струм, А.

(3.61)

Струм короткочасної лінії з урахуванням коефіцієнта неточності К, рівний 1,25, визначається по формулі:

1,25·І_кр.л

Обираємо автомат та робимо запис його технічних даних у вигляді таблиці. (Додаток 14)

Таблиця 3.30 – Технічні дані ввідного автомата

Тип ввідного автомата	Ін авт, А	Іт рас, А	Іем. рос,А	Позначення на схемі
				QF1

Струм спрацювання електромагнітного розчеплювача визначається по формулі:

І _{ср.ем. рос} = (3/16) І_{н авт}
