Арифметические действия над машинными кодами:
При сложении чисел представленных в естественной форме, необходимо учитывать следующие положения:
Числа складываются вместе со знаками, при этом формируется знак результата.
Если при сложении в обратных кодах появилась единица переноса из знакового разряда, то она переносится и прибавляется к младшему разряду. Эта операция называется циклическим переносом.
При сложении в дополнительных кодах циклический перенос не производится, а единицы переноса из знакового разряда отображаются.

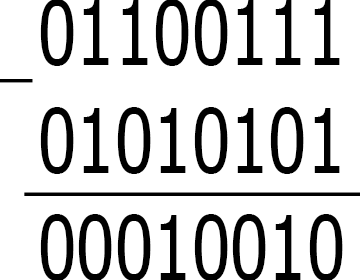

На примере рассмотрим, как выполняются арифметические операции над двоичными числами с фиксированной точкой:
Дано:
A1 = +01100111
A2 = -01010101
Необходимо осуществить проверку , выполняется ли арифметические действие так же, как и при работе с десятичными числами.

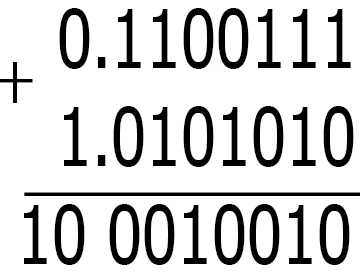

Выполнить сложение в обратных кодах. Знаковый разряд лучше для удобство отделить условной точкой.

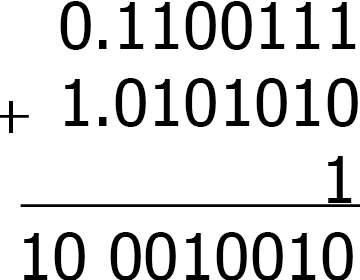

Осуществить сложение в дополнительных кодах:
Произвести сравнение полученного результата с пунктом «1». Если результат положительный – пишем ответ. Если результат отрицательный, то необходимо перевести число в исходное. Переводим дополнительный код в обратный, а затем добавляем единицу.
Нормальная форма числа
Число в форме с плавающей точкой имеет следующий вид: A = ± M · g±p Где m – мантисса числа, а p – порядок (степень) числа в С/С с основанием системы Q.
Для удобства работы над числами с плавающей точкой принята нормальная форма записи этих чисел, в которой мантисса числа должна удовлетворять соотношению: ≤ m < 1
Пример:
A = 0,7 · 101 = 0,07 · 102 = 0,007 · 103 =….
Здесь:
0,7 ; 0,07 и 0,007 – нормализованные мантиссы
а 10 – основания
Если в записи числа старшая цифра мантиссы отлична от нуля, то число называется нормализованным, а если равна нулю, то число называется ненормализованным.
С технической точки зрения в ЭВМ удобно иметь не порядок, а характеристику числа, значение которой с порядком связанно соотношением P* = (64 + P)10 = (40+ P)16
P*-характеристика
P- порядок
Пример:
В операциях с плавающей точкой используется следующее представление данных:
Знак Мантиссы |
Характеристика |
Мантисса |
0 |
1 7 |
8 31 |
A = - 0,11101 · 10100
Знак Мантиссы |
Характеристика |
Мантисса |
1 |
1000100 |
1110100….0 |
Пример:
Представить в разрядной сетке, в формате с плавающей точкой
A = -247, 510
Представить число в 16 С/С
-257,510 = -F7,8
У полученного числа найти нормализованную мантиссу и характеристику
-F7,8 = -0,F78 · 102
m= -0,F78 p*= 40 + 2 = 4216
В разрядной сетке число выглядит следующим образом:
Знак Мантиссы |
Характеристика |
Мантисса |
1 |
10010 |
1111011110000…..0 |
P* = 4216
4
= 0100
2
= 0010
Вывод:
Числа представленные в форме с фиксированной точкой, позволяют увеличить точность представления числа. А форма представления с плавающей точкой, за счёт уменьшения точности представления, увеличивает диапазон представления чисел.
Всё обработка чисел в ЭВМ производится автоматически, но так как для выполнения действий требуемой операции отдельно для мантиссы и отдельно для характеристики, то это вызывает усложнение устройства и замедляет выполнение операций.
