2 Елементи мікросмужкових антен
2.1 Мікросмужкові випромінювачі
Елементами МСА є мікросмужкові випромінювачі (МСВ). Основні (канонічні) форми МСВ дано на рис. 4.
Конструктивною основою МСВ є шаруватий діелектрик з одним чи декількома металевими екранами. МСВ виготовляються зазвичай за технологією інтегральних схем, що забезпечує високу повторюваність розмірів, низьку вартість, малі металоємність, габаритні розміри й масу.

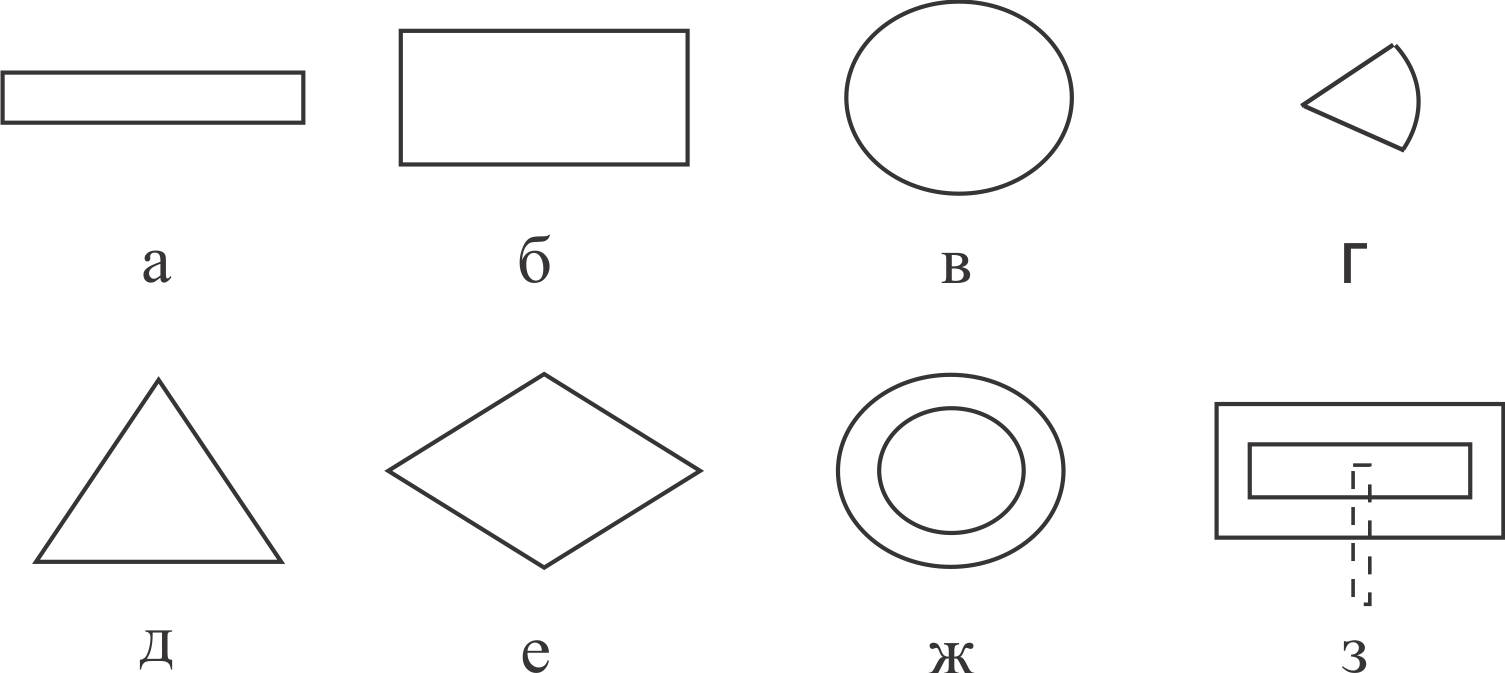

Рисунок. 4 – Канонічні форми смужкових випромінювачів:
а – вібраторний, б – прямокутний, в – дисковий, г – секторний, д -трикутний, е – ромбічний, ж – кільцевий, з – щілинний
Параметри конструктивних матеріалів, застосовуваних при виготовленні МСА наведено в таблиці I.
Таблиця 1. Характеристики органічних діелектриків
Тип діелектрика |
|
|
Пробивне напруження, МВ/.м |
Густина,г/см2 |
ФФ-4 |
2,0±0,1 |
3 |
25 |
2,1...2,3 |
ФАФ-4 |
2,6±0,2 |
10 |
− |
2,6...2,9 |
ФАФ-4СКЛ |
2,5±0,2 |
8 |
− |
− |
САМ-Э |
2,5±0,1 |
6 |
30 |
1,12 |
СА-3,8Ф |
3,8±0,1 |
8 |
28 |
1,8 |
СТ-3 |
3,0±0,15 |
9 |
24 |
1,1...1,25 |
СТ-5 |
5,0±0,25 |
9 |
21 |
1,45...1,65 |
СТ-7 |
7,0±0,35 |
15 |
19 |
1,7...1,8 |
СТ-10 |
10,0±0,5 |
30 |
15 |
1,85...2,1 |
ПТ-3 |
2,74±0,14 |
11 |
11 |
1,05..1,15 |
ПТ-5 |
5,0±0,25 |
11 |
11 |
1,4...1,6 |
ПТ-7 |
7,0±0,35 |
15 |
15 |
1,7...1,8 |
ПТ-10 |
10±0,5 |
20 |
20 |
1,95...2,1 |
ПВП-М |
2,35±0,05 |
5 |
45 |
0,95 |
АФ-2,5 |
2,65±0,15 |
6 |
16 |
1,06 |
ФА |
2,7 |
6 |
− |
− |
ФЛАН-2.8 |
2,0±0,1 |
15 |
15 |
1,1...1,3 |
ФЛАН-3.8 |
3,8±0,1 |
12 |
15 |
1,7...1,9 |
ФЛАН-5 |
5,0±0,2 |
15 |
14 |
1,45...1,65 |
ФЛАН-7,2 |
7,2±0,3 |
15 |
12 |
1,75...1,95 |
ФЛАН-10 |
10,0±0,5 |
15 |
12 |
2,0...2,2 |
ФЛАН-16 |
16,0±0,8 |
15 |
8 |
2,5...2,7 |
Способи живлення МСВ дано на рис. 5.
Аналіз характеристик МСВ може бути проведений на основі строгої постановки задачі розрахунку електромагнітних полів у шаруватих середовищах, що зводиться до рішення інтегрального рівняння, ядром якого є тензорна функція Гріна [3 ] .

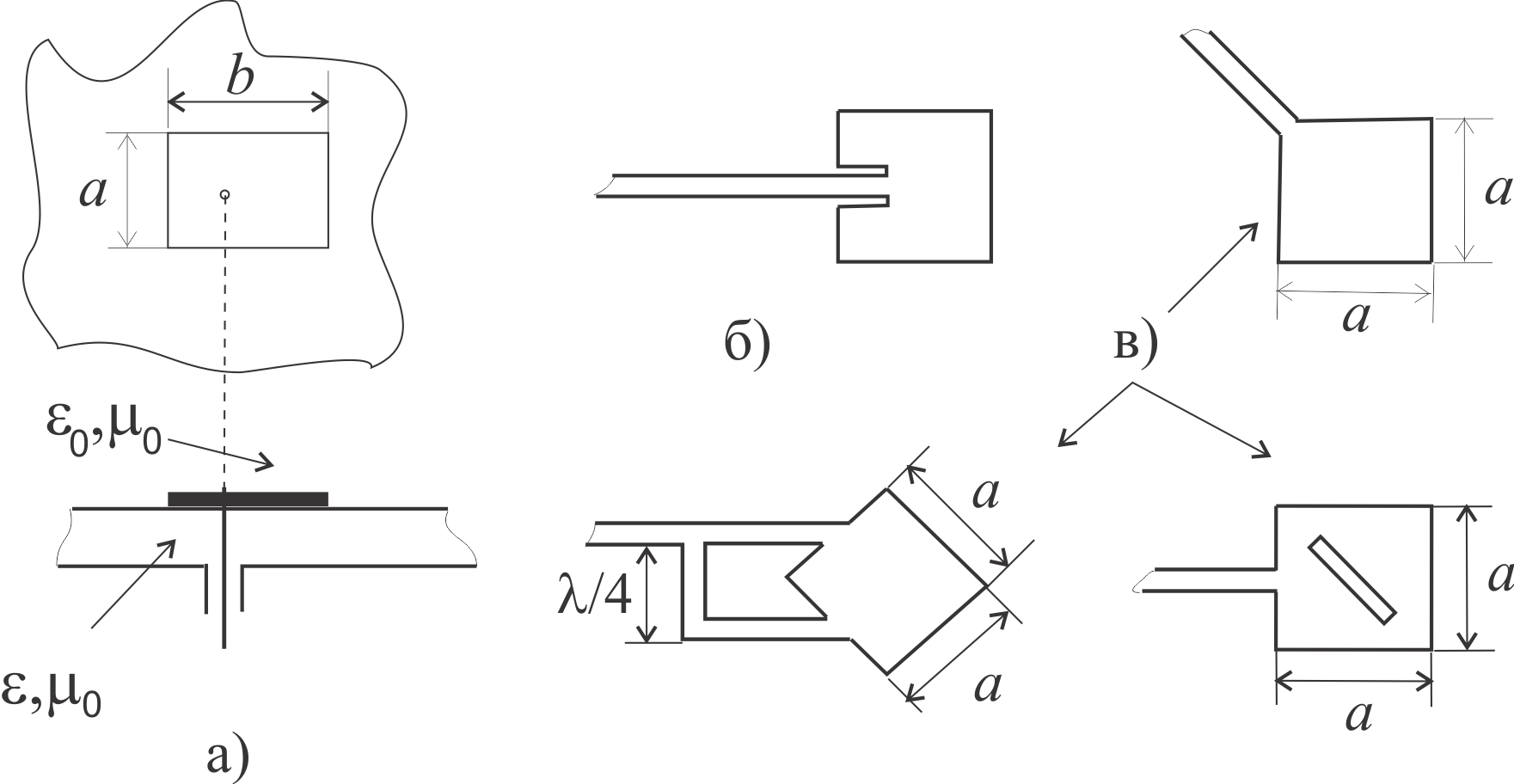

Рисунок 5 − Способи збуджування МСВ:
а – збуджування штирем, б – збуджування смужковою лінією, в – збуджування круговою поляризацією
Інший підхід полягає в тім, що МСВ розглядається як відрізок СЛ. Такий підхід, вочевидь, може бути застосований лише в разі МСВ вібраторного, прямокутного та щілинного типів. На цій підставі можуть бути побудовані як строга, так і наближена теорії.
