Электрооборудование вагонов метрополитена. Классификация электрических схем.
Вагон метрополитена представляет собой комплекс электрического оборудования, в котором для превращения электрической энергии в механическую применяются тяговые электродвигатели. Для правильного режима работы электрооборудования вагона применяется контрольно-измерительная и защитная аппаратура, а для контроля за работой каждого вагона и всего поезда применяются звуковая сигнализация (звонки, зуммеры или тонально-вызывные устройства) и световая сигнализация (лампы, светодиоды и индикаторы). Все электрические аппараты и приборы соединены между собой проводами и кабелями в электрические цепи. Эти цепи можно условно разделить на два типа: высоковольтные, которые запитываются от контактного рельса, напряжением 825 В и низковольтные, питающиеся от аккумуляторной батареи вагона напряжением 75 В.
Высоковольтные цепи можно разделить на два вида:
силовая (СЦ). К этой цепи относится аппаратура, которая непосредственно влияет на разгон и торможение вагона. К силовой цепи относятся, например, тяговые электродвигатели (ТЭД).
вспомогательные (ВЦвн). Их название говорит само за себя. В них входят: мотор-компрессор, печь кабины, преобразователь напряжения для работы освещения салона и подзаряда аккумуляторной батареи вагона (АКБ), нулевое реле (отключает силовую цепь при пониженном напряжении) и киловольтметр, показывающий напряжение на контактном рельсе.
Низковольтные цепи делятся на:
цепи управления (ЦУ) - с их помощью машинист управляет процессом разгона и торможения поезда.
вспомогательные цепи (ВЦнн), эти цепи включают в себя аппараты, необходимые для сервисных целей: управления дверями, контактором компрессора, преобразователем напряжения, фарами, сигнализацией и т.д.
Существуют три способа отображения электрических схем:
Монтажные схемы. Они указывают истинное расположение всех проводов, кàбелей и мест их соединения между собой или мест их присоединения к контактным зажимам аппаратов и приборов. Эти схемы необходимы для работы ремонтного персонала.
Принципиальные схемы. Они отличаются от монтажных тем, что те же самые элементы в них расположены так, чтобы облегчить восприятие всей схемы целиком, а значит, легче понять принцип их работы. В справочной литературе по предмету «Электрооборудование подвижного состава» все цепи представлены для изучения в виде принципиальных электрических схем. Для правильного чтения этих схем необходимо сначала изучить таблицу общепринятых в электротехнике символов (см. на стр.9).
Блок - схемы. Эти схемы изображаются в виде блоков и стрелок. Стрелками показывается логическая связь между блоками. Такие схемы применяются для отображения общего принципа работы сложных устройств.

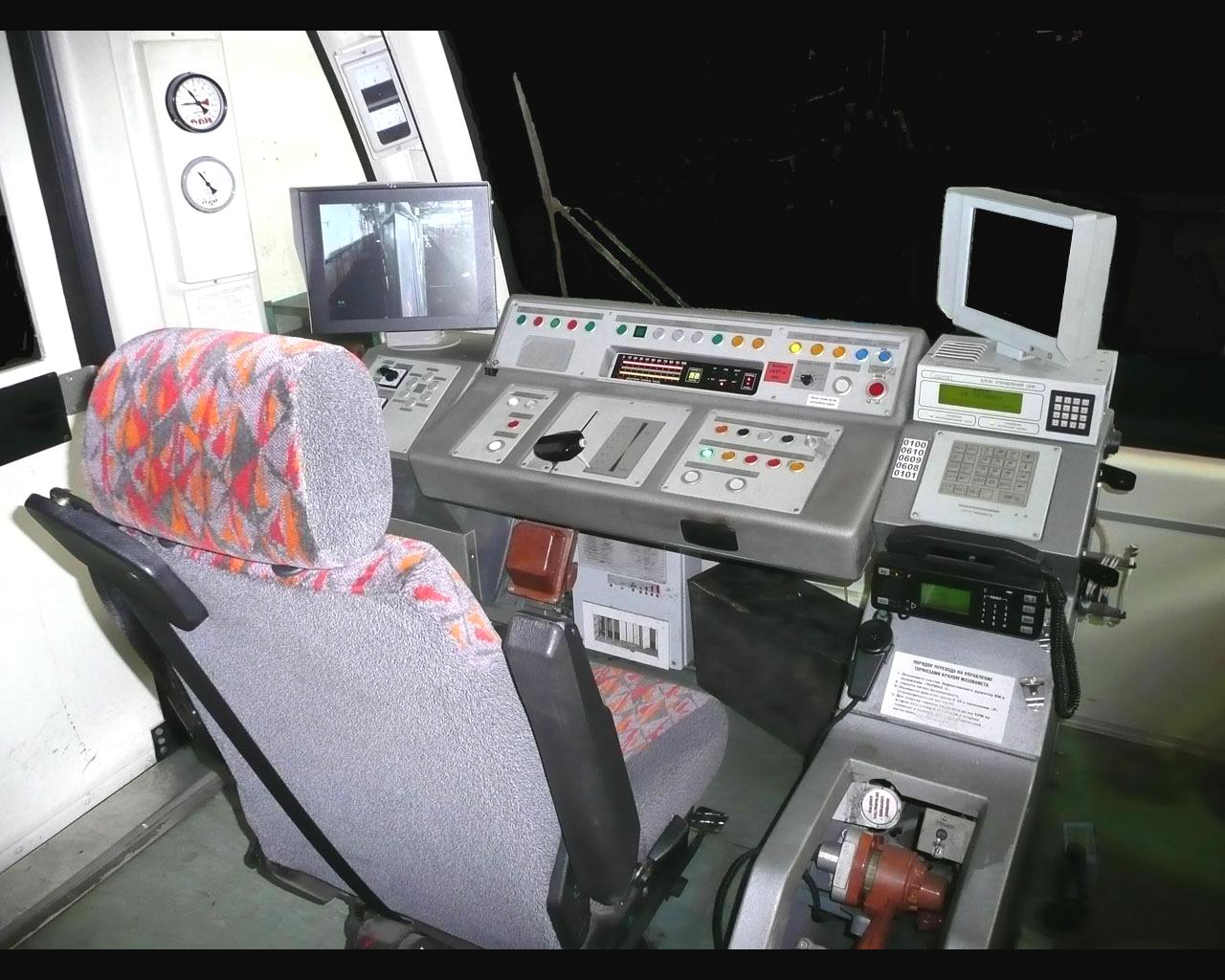

Кабина машиниста вагона 81-740.1 «Русич».
8 Эл. об.
Таблица символов, применяемых в электросхемах вагонов метрополитена.
Аккумуляторная батарея |
|
Лампа накаливания |
|
Конденсатор |
|
Обмотка возбуждения электродвигателя |
|
Блок-контакты контактора, реле:
нормально замкнутые
нормально разомкнутые |
|
Индуктивный шунт с сердечником или дроссель преобразователя |
|
Переключатель двухпозиционный |
|
||
Плавкий предохранитель |
|
||
Контакты реле времени: нормально замкнутые
нормально разомкнутые |
|
Пробой изоляции: на землю
на корпус |
|
Контакты с дугогашением |
|
Провода, электрически не соединённые |
|
Кнопка импульсная замыкающая |
|
Провода, электрически соединённые |
|
Контакты электропневмоаппарата |
|
Реостат (сопротивление переменное) |
|
Катушка контактора, реле, вентиля |
|
Сопротивление постоянное |
|
Катушка реле времени |
|
Токоприёмник рельсовый |
|
Амперметр |
|
Ток постоянный |
|
Вольтметр |
|
Ток переменный |
|
Киловольтметр |
|
Диод полупроводниковый |
|
Выключатель автоматический |
|
Светодиод |
|
Выключатель ручной |
|
Стабилитрон |
|
Звонок, зуммер или ТВУ |
|
Тиристор |
|
Заземление |
|
Транзистор |
|
Корпус аппарата |
|
Якорь электродвигателя (генератора) |
|
