3D моделирование мгту мирэа в программе

AUTODESK 3DS MAX 2012

Вихров Сергей, Кустов Константин, Пачин Дмитрий (студенты 1 курса МИРЭА);

Рустамов Сергей, Анищенко Иван, Петровская Анна (школьники 10 класса)

Руководители: И.О.Дементьев, педагог сектора НИТ МГДД(Ю)Т, к.т.н.

В.В.Батурин, зав. уч. лаб. сектора НИТ МГДД(Ю)Т, магистрант МИРЭА

На ежегодной отчётной учебно-практической конференции учащихся во Дворце 01.12.11 была представлена, а затем несколько модифицирована (школьниками) бригадная курсовая работа по информатике, имеющая целью создать для Интернет демонстраций 3D макет МИРЭА. Такое информационное изделие востребовано Школьно-студенческим КБ МИРЭА-МГДД(Ю)Т для участия в различных мероприятиях НТТМ: выставках, конкурсах, смотрах, днях открытых Дверей.

Для достижения цели были поставлены и решены следующие задачи:

  • Произвести библиографический поиск.

  • Разработать 3D-модель МГТУ МИРЭА в графической среде Autodesk 3Ds Max 2012.

  • Дать описание к модели в виде руководящих материалов.

Краткое аннотированное описание проекта по главам

Глава 1. Аналитический обзор

Проведённый авторами библиографический поиск глубиной 10 лет, географией 89 в объеме 247 показал, что предлагаемого авторами развитого модельного представления в завершённом виде нет. Так же было проведено сравнение нескольких программ для 3D моделирования.

Глава 2. Исследовательская работа

Для создания 3D модели, была проведена следующая работа:

  • Сфотографирован МГТУ МИРЭА в различных проекциях.

  • При помощи программы Google Earth были получены снимки из космоса:

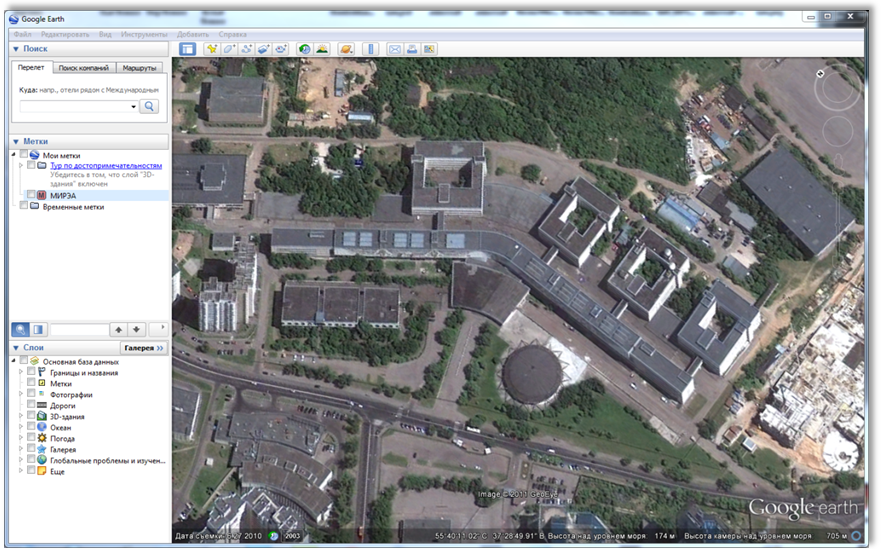

Рис. 1 Скриншот программы Google Earth

Глава 3. Процесс создания

С помощью полученных изображений и снимков из космоса (Google Earth) был модельно отображён корпус А.

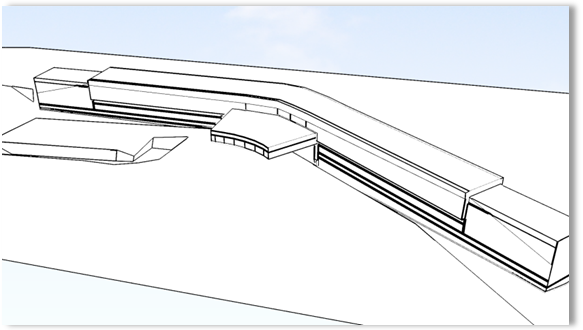

Рис. 2 Результат визуализации 3D модели (вид сбоку)

С учётом выявленных пропорций была завершена работа по моделированию остальных корпусов МИРЭА.

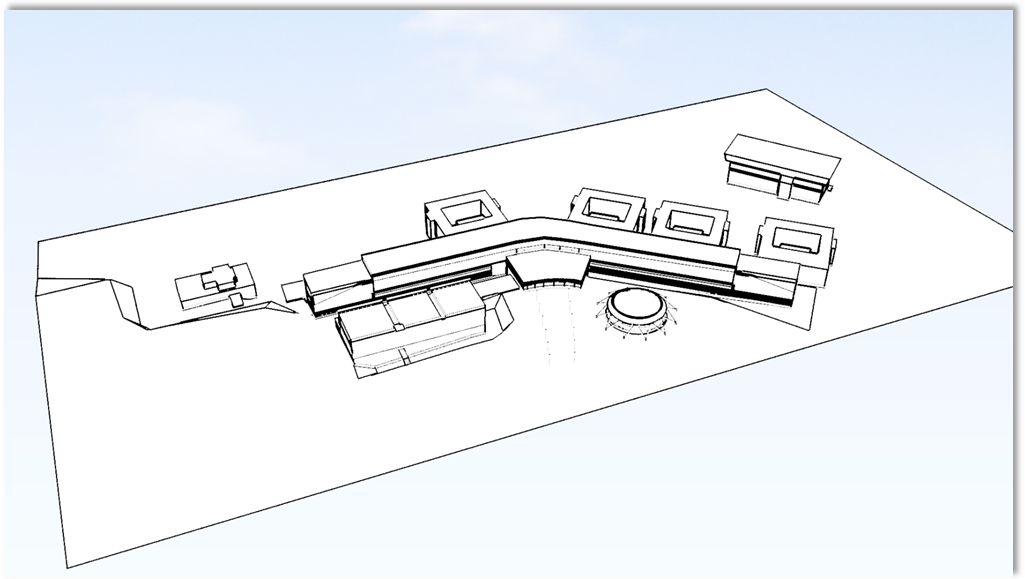

Рис. 3 Результат визуализации готовой 3D модели

При помощи полученных ранее фотографий, были созданы текстуры, впоследствии наложенные на 3D модель, а так же проведена дополнительная детализация модели, отражающая различные фрагменты дизайна.

Результатом работы является готовая 3D модель МГТУ МИРЭА.

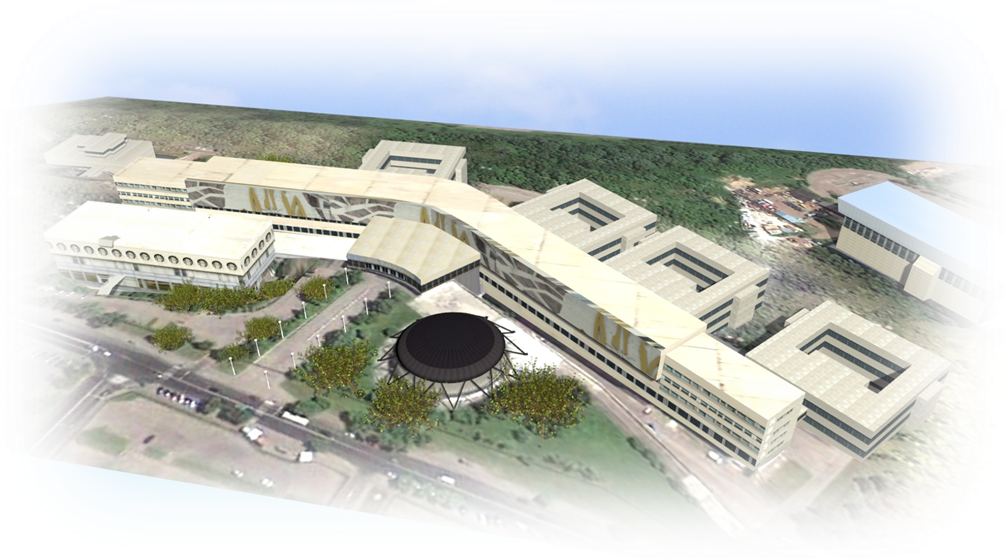

Рис. 4 Готовая 3D модель с текстурами

Таким образом, на защиту вынесены следующие положения и результаты проделанной работы:

  1. Готовая 3D модель МГТУ МИРЭА.

  2. Руководящие материалы к выполненной работе.

Abstract of the report

In this project based on platform Windows 7 /XP architecture model representation on the basis of MIREA constructions was presented.

Model creation was carried out as following:

a) MIREA was photographed in different projections.

b) Building A was displayed as 3D model by images and photos from space (Google Earths).

c) The work was completed by modeling other MIREA buildings.

d) In conclusion additional specification was made reflecting the different pieces of design.

The aim of this work is to clarify and develop a 3D presentation model of MIREA.
