Классификация баз по служебному назначению.

1. Конструкторские базы – базы которые определяют положение деталей в изделии

2. Технологические базы -базы которые определяют положение заготовок при их обработке на станках.

3. Измерительные базы- базы которые определяют положение заготовки или измерительного прибора при выполнении контрольной операции.

Пример измерительной базы.

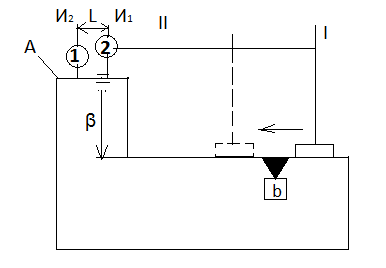

Контроль параллельности плоскости а относительно плоскости в с помощью индикатора на стойке.

• Плоскость B на которой стоит стойка является измерительной базой.

Отклонение от параллельности равно: =

Принцип единства баз.

Для того чтобы требуемую точность детали достигать наиболее коротким путем с меньшим числом переходов и переустановок. Следует соблюдать принцип единства баз:

В качестве технологических баз следует выбирать конструкторские базы деталей от которых проставляют наиболее ответственные линейные угловые размеры, а в качестве измерительных баз следует выбирать технологические базы от которых получены измеряемые линейные угловые размеры.

Смена баз.

Под сменой баз понимается замена одних базовых поверхностей другими. Следует различать:

1. Организованную смену баз. Её выполняют для обработки изделия с различных сторон. Такая смена баз заранее предвидится и её результаты рассчитывают.

2. Неорганизованная смена баз. Она происходит случайно и приводит к возникновению непредвиденных отклонений. Причинами такой смены баз являются:

1. Неправильный выбор схемы базирования.

2. Неправильное приложение силового замыкания.

3. Погрешность геометрической формы базовых поверхностей.

4. Недостаточная классификация рабочего.

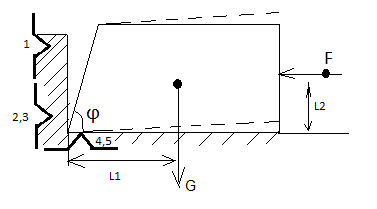

Покажем пример неорганизованной смены баз при закреплении детали типа плитка в тесках с плоскими губками.

На заготовку имеет место отклонение от перпендикулярности направляющей базы. Угол <90.

В этом случае возможна такая ситуация когда в момент F*L2>G*L1 в результате заготовку отрывает от установочной базы, что приводит к смене баз. Направляющая база становится установочной точки 1,2,3 а установочная направляющей точки 4,5 точка 6 опорная.

Неопределенность базирования.

Под неопределенностью базирования понимается периодическая замена одних базовых поверхностей другими. Она имеет место в тех случаях, когда на базовых поверхностях присутствует зазор, что характерно для подвижных соединений.

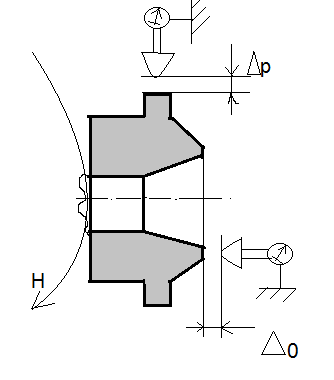

Примерами неопределенностями базирования является осевое и радиальное биение вращающихся деталей шпинделей, что обусловлено наличием зазора в подшипниках.

Размерные связи технологических систем и машин.

Размерной цепью называется совокупность размеров расположенных по замкнутому контуру одним за другим, определяющих решение конкретной технической задачи. Задача формализуется замыкающим звеном цепи , которое обозначают:

1. Для линейных цепей А , Б ,В

2. Для угловых цепей λ _, β _, γ

3. Остальные звенья цепи являются составляющими их обозначают той же буквой с указанием номера звена А1,А2, λ1, λ2.

В зависимости от характера влияния на замыкающее звено, составляющие звенья бывают 2 видов:

• Увеличивающее звено- звено с увеличением, которого происходит увеличение замыкающего звена их обозначают

• Уменьшающее – звено с увеличением которого происходит уменьшение замыкающего звена их обозначают

Простейшая трехзвенная цепь имеет вид.

Уравнение трехзвенных цепей в номиналах:

Многозвенная размерная цепь в номиналах описывается уравнением,

где к-число увеличивающих звеньев, m-общее число звеньев цепи включая замыкающее.

Звено за счет изменения размера которого устраняется излишняя по сравнению с допустимым отклонение замыкающегося звена называется компенсирующим(компенсатором)такое звено в уравнении обводят в квадрат.
