Числовой пример расчета размерной цепи узла с использованием методов взаимозаменяемости.
Задача:
О беспечить при сборке требуемую величину зазора АΔ=0 между торцем зубчатого колеса и стенки корпуса.

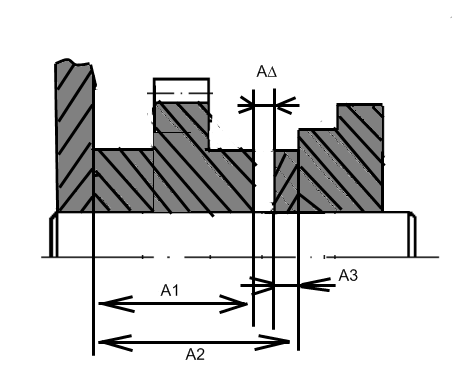

Выявим цепь:
Первое звено по колесу (А1)
Второе звено по корпусу (А2)
Третье звано шайба (А3)
Уравнение цепи:
Необходимо обеспечить:
,
Координаты середины поля допуска
Вначале выполняем расчет размерной цепи в номиналах, согласно уравнению цепи, для это берем чертежи на комплектующей детали и выбираем значения номиналов.
А1 |
А2 |
А3 |
50 |
55 |
5 |
Подставим в уравнение цепи:
АΔ=-50+55-5=0
Вывод: номинальные размеры на детали определены правильно
Выполняем расчет размерной цепи в допусках (отклонениях) при использовании соответствующего метода достижения точности.
Метод полной взаимозаменяемости
При решении прямой задачи рассчитываем по формуле (4) следующий допуск на звенья:
Ориентируясь на Тср, назначим допуски предельных отклонений на детали с учетом сложности их изготовления и составим таблицу:
|
|
|
|
Тi |
0,03 |
0,15 |
0,02 |
Δв i |
0 |
0,15 |
0 |
Δн i |
-0,03 |
0 |
-0,02 |
Δ 0i |
-0,015 |
0,075 |
-0,01 |
TΔ= T1+ T2+ T3=0,03+0,15+0,02
Координату середины поля допуска 3 звена определяем из выражения (2), которое для нашей цепи имеет вид:
Выполняем проверку по формулам (3), которые для нашей цепи имеет вид:
Проверка подтвердила правильность расчета по методу полной взаимозаменяемости.
Метод неполной (частичной) взаимозаменяемости
По формуле (3) определим средний допуск на звенья:
Принимая 1% исправимого брака р=1%, который соответствует коэффициенту риска t=2,57 и для условия крупносерийного производства- λ2= 1/9
Вывод: переход на метод неполной взаимозаменяемости при допущении 1% исправимого брака позволил нам расширить средний допуск более чем в 2 раза 0,14 по сравнению с 0,06
Ориентируясь на Tср назначим допуски на звенья и предельные отклонения с учетом сложности изготовления детали:
|
|
|
|
Тi |
0,1 |
0,2 |
0,06 |
Δв i |
0 |
0,2 |
0,08 |
Δн i |
-0,1 |
0 |
0,02 |
Δ 0i |
-0,05 |
0,1 |
0,05 |
Проверку правильности назначенных допусков по формуле (1):
Назначаем предельные отклонения на звенья.
Координату середины поля допуска 3 звена определяем по формуле (2):
Проверку правильности расчетов выполняем по формулам (4) и (5):
Вывод: проверка подтвердила расчеты по методу неполной (частичной) взаимозаменяемости
