Гэу двойного рода тока с управляемыми вентилями

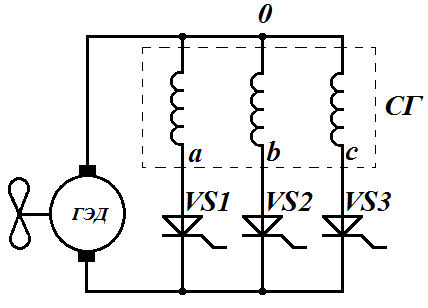

В ГЭУ двойного рода тока с управляемыми вентилями напряжение для питания гребных электродвигателей постоянного тока выпрямляется и регулируется при помощи тиристорных выпрямителей. Величина выпрямленного напряжения зависит от времени, в течении которого тиристоры находятся в открытом состоянии. Существует несколько схем выпрямления напряжения на управляемых вентилях. Пример схемы трехфазного выпрямителя с нулевым выводом (схема Миткевича) показан на рисунке 8.3.
Рис. 8.3. Схема трехфазного выпрямителя для ГЭД на управляемых вентилях (схема Миткевича)
Другой вариант схемы, показанный на рисунке 8.4 – это схема Ларионова, в которой вместо неуправляемых вентилей (диодов) применяются управляемые вентили (тиристоры).
Рис.8.4. Схема трехфазного выпрямителя для ГЭД на управляемых вентилях (схема Ларионова)
Применение гэу двойного рода тока. Гэу на судах с единой судовой электростанцией (есэ)
На многих судах, например, рыбопромысловых, научно-исследовательских, мощность палубных и других механизмов соизмерима с мощностью тепловых двигателей, приводящих в действие гребные винты.
Периоды использования судовой электростанции и главных двигателей не совпадают. Так, в процессе лова электростанция работает с большой нагрузкой, а главные двигатели с малой, а при ходе к месту лова – наоборот. Поэтому на таких судах целесообразно применять единую судовую электростанцию (ЕСЭ) переменного тока, от которой получают питание все потребители электроэнергии, в том числе и ГЭД. Достоинства ГЭД постоянного тока в том, что изменяя напряжение питания можно регулировать частоту вращения в широких пределах. Сеть переменного тока от электростанции имеет постоянные частоту и напряжение, а величина напряжения постоянного тока для ГЭУ регулируется при помощи управляемых выпрямителей.
Также в системах с ЕСЭ могут быть применены ГЭД переменного тока с преобразователями частоты. Но системы управления для ГЭД постоянного тока, более просты и имеют более высокие энергетические показатели.
Схемы главного тока гребных электрических установок постоянного тока
Гребными электрическими установками постоянного тока обычно называют установки, в которых гребной винт приводится в действие электродвигателем постоянного тока. В этом случае частота вращения гребного винта изменяется в широких пределах при изменении напряжения, подводимого к якорю ГЭД (гребного электродвигателя).

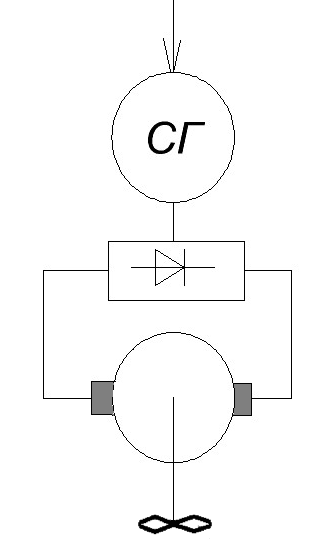

Схемы соединения системы (СГ-В) с ГЭД и схемы соединения генераторов постоянного тока могут быть одинаковыми. Однако последовательное соединение выпрямителей возможно только в том случае, когда они подключены к разным, электрическим не связанным генератором или обмоткам (одного генератора). Типовая схема главного тока имеет вид, показанный на рисунке 8.5.
Рис.8.5. Типовая схема главного тока

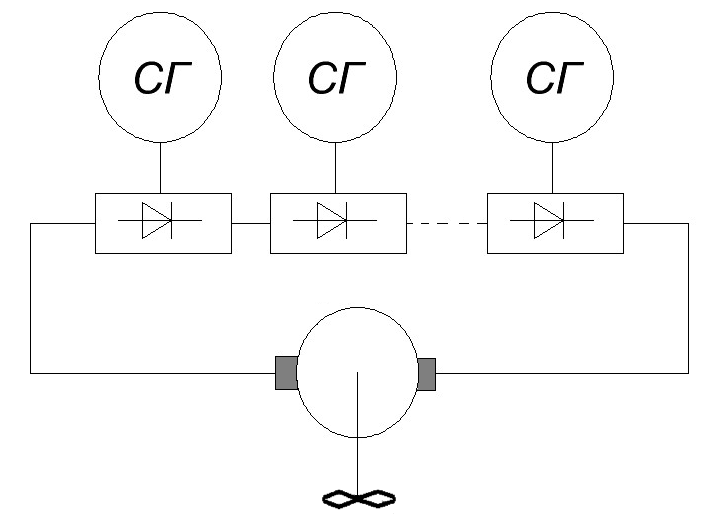

Генераторы и ГЭД могут электрически соединяться последовательно и параллельно. Схема последовательного соединения генераторов (рис. 8.6).
Рис.8.6. Схема последовательного соединения генераторов
Она позволяет полностью использовать мощность включенных генераторов. При этом напряжение на ГЭД равно:
где: mн - полное число генераторов,
m – число работающих генераторов.
А мощность:
.
При таком включении напряжения складываются, что может привести к перенапряжениям.
При параллельном соединении генераторов ток в цепи вычисляется по выражению:
;
Схема последовательного соединения ГЭД, находящихся на гребных валах, (рис. 8.7) применяется редко и требует автоматического изменения магнитного потока малых частотах вращения из-за неравенства моментов сопротивления.
Рис.8.7. Схема последовательного соединения ГЭД, находящихся на разных гребных валах
Схема попеременно-последовательного соединения генераторов и электродвигателей, показанная на рисунке 8.8 удобна тем, что между любыми точками схемы напряжение не превышает напряжения одного генератора.
Рис.8.8. Схема попеременно-последовательногот соединения генераторов и электродвигателей ГЭУ
