1 Будова судна
1.1 Назви основних частин судна
Кожне судно, велике чи маленьке, військове чи цивільне, надводне чи підводне, складається з окремих частин, які мають однакову назву. Якщо поділити судно по довжині на дві частини, то передня частина називаєтьсяносовою, а задня частинакормовою. Відповідно передню кінцівку судна називаютьносома задню кормою. Середину судна називаютьміделем ( від англійськогоmiddle–середина). На всіх кресленнях середина позначається значком ( ). ).
Відносно зовнішньої поверхні, то вертикальні поверхні називають бортами, горизонтальні – нижню -днищем, верхню -верхньою палубою.
Судна, як люди і тварини, мають площину симетрії. Ця площина симетрії називається діаметральною площиною (ДП або CL) і проходить через середину ширини судна. Праву частину судна називаютьправим бортом (ПрБ або StB), ліву -лівим бортом (ЛБ або P чи PS).
Борти судна в носу і кормі сходяться в ДП і притикаються в носу до форштевня, в кормі - доахтерштевня .
Частини судна вище верхньої палуби називаються :
на носу –бак абополубак;
в кормі – ют;
в середній або кормовій частині – надбудова (якщо не менше 0.96 ширини судна ) аборубка.
1.2 Положення судна відносно води
Частина судна, яка знаходиться вище поверхні води, називаєтьсянадводною, нижче поверхні –підводною. Площина, яка розділяє підводну і надводну частини судна називаєтьсяватерлінією (ВЛ або WL).
Відстань між найнижчою частиною судна і ватерлінією називаєтьсяосадкою.
Кожне судно проектується на певну осадку, яку називають розрахунковою .Ватерлінія, яка відповідає розрахунковій осадці, називається головною ватерлінією (ГВЛ абоMWL).
Якщо осадки судна в носу і в кормі однакові , то кажуть, що судно сидить на рівний кіль. Якщо осадки судна в носу і в кормі різні , то судно сидить з диферентом. Якщо осадка судна в носу більша, ніж в кормі , то судно сидитьз диферентом на ніс (+).Якщо навпаки - здиферентом на корму( - ) .
Якщо осадки судна з правого і лівого бортів однакові , то судно сидить без крену. Якщо осадки судна з правого і лівого бортів різні , то судно має крен. Якщо осадка судна з правого борту більша , то судно має крен на правий борт. І навпаки.
Диферент судна вимірюється в метрах ( дуже рідко в градусах чи радіанах), крен – в градусах.
1.3 Типи морських суден
Сучасне судно – дуже складна плавуча споруда, призначена для виконання транспортних, виробничих або воєнних функцій. Загальна особливість всіх суден – сила їх тяжіння урівноважується виникаючими в воді силами гідростатичної або гідродинамічної природи.
Класифікують судна по цілому ряду незалежних ознак : по характеру пересування, району плавання, положенню відносно поверхні води,матеріалу корпусу,типу механічної установки і таке інше.
Головна класифікаційна ознака – призначення судна. Військове (корабель) або цивільне.
Морський торгівельний флот призначений для забезпечення нормального функціонування світової економіки.
Морські транспортні судна перевозять вантажі з місць, де їх виробляють чи видобувають, в місця, де їх споживають. Основні вантажі, які перевозять транспортні судна діляться на сухі і рідкі.
Сухі вантажів свою чергу діляться на :
тарно-штучні (генеральні, особливо важкі, великогабаритні),
укрупнено-уніфіковані (пакети і флети, контейнери, трейлери, ліхтери),
накатно-колісну техніку (рельсову і без рельсову),
лісні (круглий ліс, пиломатеріали, деревна тріска),
масові (навалочні, насипні),
рефрижераторні (морожені, охолоджені),
спеціальні (цінні, небезпечні, тваринного походження).
Рідкі вантажібувають нережимні (нафта і нафтопродукти, рослинні масла і тваринні жири) і режимні (зріджені гази, хімічні).
Окрім того є ще пасажири і туристи .
Відповідно є два типи суден – суховантажні і наливні. Крім того для забезпечення нормальної роботи морського трнспорту існують допоміжні судна.
Суховантажні судна :
універсальні (загального призначення, для особливо важких вантажів, для великогабаритних вантажів);
спеціалізовані (ліхтеровози, контейнеровози, трейлеровози);
з горизонтальним способом завантаження (Ро –Ро)
пароми (залізничні, автомобільні);
лісовози(звичайні, пакетовози, трісковози);
навалочники(перевозять руду, вугілля, боксити, цемент, зерно і т.і.).
рефрижератори(низькотемпературні, високотемпературні, універсальні);
спеціальні(для перевезення небезпечних вантажів, для перевезення тварин).

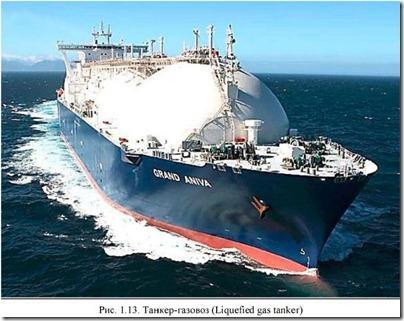

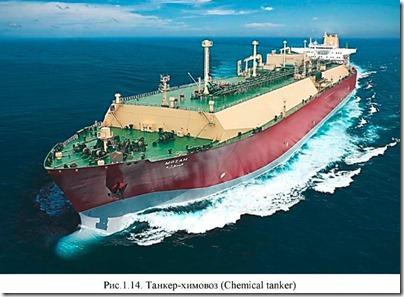

Наливні судна – танкери (для перевезення сирої нафти, нафтопродуктів, рослинних і тваринних жирів, виновози, зріджених газів, стиснених газів, хімовози).
Допоміжні судна :
учбові судна– для практичного навчання майбутніх судноводіїв;
судна, якізабезпечують безпечне судноводіння– лоцманські, маячні, рятувальні і таке інше;
судна технічного флоту– плавучі крани, плавучі доки, плавучі майстерні, плавучі станції для перевантаження рідких і масових вантажів, землечерпалки, землевідвізні шаланди і таке інше;
судна дляобслуговування транспортних суден– буксири, криголами, пожежні, портові баржі, катери, баркаси, дебаркадери і таке інше.
Криголам Буксир
Окремими групами йдуть промислові судна ,які використовуються для добування, переробки і транспортування риби і морепродуктів ізасоби освоєння світового океану(плавучі бурові установки, судна для добування з дна твердих корисних копалин і т.і.).
По характеру сил підтримки, які урівноважують силу тяжіння судна діляться на водотонажні і з динамічною підтримкою. Судна з динамічною підтримкою (глісери, на підводних крилах. на повітряній подушці, екраноплани) мають незначну масу (до 500т) і їх питома вага в світовому морському флоті незначна .Тому ми будемо розглядати тільки водотонажні транспортні судна.
