Лекция №8
МЕХАНИЗИРОВАННАЯ СВАРКА В СРЕДЕ ЗАЩИТНЫХ ГАЗОВ.
ТЕХНОЛОГИЯ И ОБОРУДОВАНИЕ.
•Механизированной
(полуавтоматической) дуговой сваркой
называется дуговая сварка, при которой подача плавящегося электрода или присадочного металла или относительное перемещение дуги и изделия выполняется с помощью механизмов.
•При механизированной сварке в качестве плавящегося электрода используется проволока сплошного сечения, порошковая и самозащитная порошковая проволока.
•В случае применения проволоки сплошного
сечения или порошковой проволоки для защиты сварочной дуги и наплавленного металла применяются защитные газы.
•Защитный газ, обтекая зону дуги, защищает её от окружающей среды. При отсутствии специальных защитных мер химический состав и механические свойства наплавленного металла резко ухудшаются.
•Теплотой дуги расплавляется основной и металл сварочной проволоки.
•Расплавленный металл сварочной ванны, кристаллизуясь, образует шов.

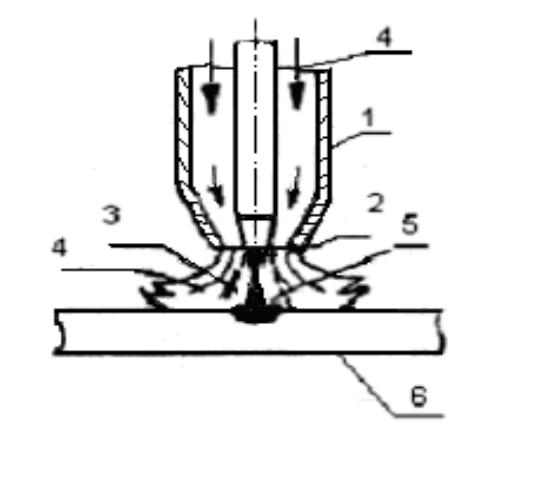

1 - сопло; 2 – электрод (сварочная проволока); 3 - зона дуги;
4 - защитный газ; 5 - расплавленный металл сварочной ванны;
6 – свариваемое изделие
Устройство для подачи защитного газа и сварочной проволоки в зону сварки (сварочная горелка).
Процесс механизированной
сварки в среде защитных газов
• Сварка в среде защитных газов согласно
стандарту AWS А3.0 «Термины и определения» обозначается как GMAW – gas metal arc
welding.
• В качестве защитных газов применяют:
• инертные (аргон и гелий) газы. Данный вид сварки обозначается как MIG (metal inert gas).
• активные (углекислый газ, водород, кислород и азот) газы или их смеси (Ar + He, Ar + CO2, Ar
+ O2, CO2 + O2 и др.). Данный вид сварки обозначается как MAG (metal active gas).
•Выбор защитного газа зависит от свариваемого материала и применяемого электрода.
•В инертных газах (аргоне, гелии) и их смесях сваривают нержавеющие, жаропрочные и другие стали, цветные металлы (титан, никель, медь, алюминий).
•Инертные газы не взаимодействуют с расплавленным металлом и его окислами, они только защищают зону дуги и жидкую сварочную ванну от кислорода и азота воздуха.
•Сварка в инертных газах применяется в тех случаях, когда сварка другими методами дает худшие результаты или вообще не может быть использована.
МЕХАНИЗИРОВАННАЯ СВАРКА В СРЕДЕ
УГЛЕКИСЛОГО ГАЗА
•Механизированная дуговая сварка в среде СО2 плавящимся электродом относится к MAG сварке, получила широкое распространение в промышленности при сварке углеродистых, низколегированных и других сталей.
•Наибольшее применение сварка в СО2 нашла в судостроении, машиностроении, строительстве трубопроводов, при выполнении монтажных работ, изготовлении котлов и аппаратуры различного назначения и т.д.
Основные достоинства способа сварки
вуглекислом газе:
1)высокая производительность сварки, которая достигается вследствие хорошего использования тепла сварочной дуги;
2)высокое качество сварных швов;
3)возможность сварки в различных пространственных положениях;
4)низкая стоимость защитного газа;
5)возможность сварки на весу без подкладки;
6)требуется менее квалифицированный персонал по сравнению с ручной сваркой.
