4. Использование осциллографа в физико-технических исследованиях
Выбор осциллографа. Когда хотят проанализировать работу схемы с помощью осциллографа, то прежде всего определяют, какой из имеющихся приборов подходит в данном случае. Для этой цели можно воспользоваться описанием каждого прибора, выполненным заводом-изготовителем, где указаны его основные характеристики.
Рис. 7. Блок-схема осциллографа
Условия успешного осциллографирования. Перед рассмотрением какого-либо процесса желательно представить себе, каким он должен быть в идеальном случае. Тогда изображенные на экране отклонения от нормы позволят судить о работе узла или устройства в целом. Осциллографирование нужно проводить в определенной последовательности, идя по пути прохождения сигнала в устройстве, и не только фиксировать результаты наблюдений и измерений, но и стремиться найти причину замеченных отклонений. Осциллограф устанавливают так, чтобы экран был затенен, чтобы изображение можно было наблюдать при пониженной яркости луча. Наблюдение при большой яркости вредно для ЭЛТ и искажает осциллограмму из-за большой толщины линии изображения. Иногда для наблюдения полезно применять светофильтры, повышающие контрастность изображения.
Органы управления осциллографа. Перед тем как использовать осциллограф, надо изучить, например, с помощью описания прибора назначение основных органов управления осциллографа данного типа и их расположение на панелях прибора.
На рис. 8 изображена лицевая панель осциллографа общего назначения С1-68. Органы управления и присоединения, расположенные на лицевой панели, предназначены: тумблер «сеть» —

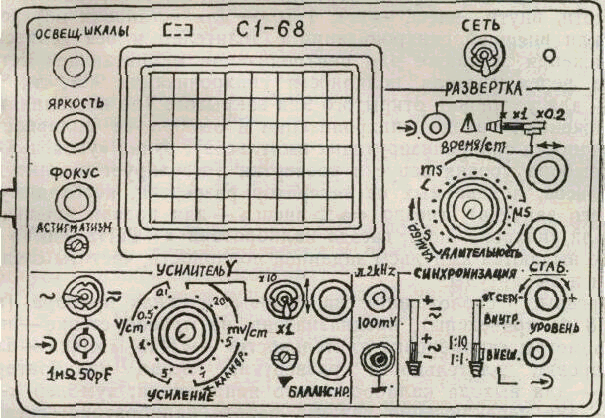

Рис. 8. Лицевая панель осциллографа CI-68 общего назначения и расположение на ней органов управления
для включения и выключения прибора; ручка «яркость» — для установки необходимой яркости луча; ручка «фокус» — для фокусировки луча ЭЛТ; шлиц «астигматизм» — для устранения астигматизма ЭЛТ; ручка «освещ. шкалы» — для регулировки освещения шкалы.
Усилитель «У»: ручка переключателя « ; ~» — для выбора открытого или закрытого (для постоянного напряжения) входа усилителя; гнездо « » — для подачи исследуемого сигнала на усилитель; большая ручка переключателя «V/cm, mV/cm» — для переключения входного аттенюатора (регулирует чувствительность усилителя по оси У) по диапазонам; малая ручка переключателя «усиление» — для плавной регулировки-чувствительности усилителя; ручка, обозначенная « » — для перемещения луча по вертикали; ручка «балансир» — для балансировки усилителя; шлиц « » — для калибровки чувствительности усилителя; тумблер, обозначенный «X1»—«X10»— для загрубления чувствительности усилителя.
Развертка: переключатель « X, X1, Х0,2» — для пятикратного растяжения и подключения входа X; гнездо « X» — для подачи внешнего сигнала на входной усилитель горизонтального отклонения; ручка « » — для перемещения по горизонтали; большая ручка сдвоенного переключателя «время/ст» и малая ручка «длительность»—для регулировки длительности-развертки; ручка «стаб.»—для выбора режима работы генератора развертки (ждущий, автоколебательный).
Синхронизация: ручка переключателя вида синхронизации
-«от сети, внутр., внеш. —1:1, 1:10»—для установки внутренней или внешней синхронизации с делителем и без делителя напряжения, а также для синхронизации от питающей сети;
ручка переключателя полярности синхронизации «±, , ±, ~»—для установки открытого или закрытого (по постоянному напряжению) входа синхронизации и выбора ее полярности .(полярности синхронизирующих импульсов); ручка «уровень» — для выбора уровня запуска развертки (регулирует амплитуду :импульсов, подаваемых на генератор развертки, необходимую для его запуска); гнездо « внеш.» — для подачи внешнего сигнала синхронизации; гнездо калибратора « 2кНz100mV» — с него выдаются импульсы заданной полярности, частоты следования и амплитуды.
Органы, расположенные на боковых стенках прибора (на рис. 8 не приведены), предназначены на правой стенке — потенциометры «калибровка длительности» — «X1», «Х0,2» — для калибровки длительности развертки; гнездо калибратора «1V» — для выхода калибровочного напряжения; тумблер «—, »—для переключения режима работа калибратора; гнездо « » — для вывода пилообразного напряжения генератора развертки; гнезда «Пластины X», тумблер «Вкл.»—для подачи внешних отклоняющих напряжений; потенциометр «Уст. линии луча» — для совмещения линии развертки с линиями шкалы.
На левой стенке прибора — гнезда «Пластины X», тумблер «Вкл.»—для подачи внешних отклоняющих напряжений на пластины X; шлиц «балансир грубо»—для балансировки усилителя У.
На задней стенке прибора — разъем «сеть» — для подсоединения кабеля питания; тумблер «220V, 115V»—для переключения величины питающего напряжения; гнезда « Z, » — для подключения внешней модуляции яркости луча; зажим « » — для заземления прибора.
Подготовка к измерениям. Перед включением прибора органы управления установите в следующие положения: «яркость» — в среднее; «фокус» — в среднее; переключатель входа « , ~»— в положение « »; переключатель аттенюатора «V/cm, mV/cm»— в 2тV/сm; «усиление»—в положение крайнее правое (калибр»); тумблер «Х10, X1»—в положение «X10»; « », « » — в положение среднее; «балансир.»—в среднее; тумблер «сеть»— выключено; тумблер « X, X1, Х0,2»—в положение «X1»; «время/ст»—«0,5 /ms»; «длительность» — в крайнее правое («калибр») ; «стаб.» — в крайнее правое; «уровень» — в среднее; тумблер « , —», расположенный на правой стенке, — в положение « »; тумблеры «Вкл.» переключения пластин (на боковых стенках) — в положение выключено; переключатель вида полярности синхронизации «—, +, , ~» — в положение «+, —, —»; переключатель вида синхронизации «от сети, внутр., внешн.» — в положение «внутр.».
Проверив соответствие положения тумблера «220V, 115V» напряжению сети, подсоедините кабель питания к разъему «сеть» (задняя стенка) и включите его в сеть. Тумблером «сеть» (лицевая панель) включите прибор. При этом должна загореться сигнальная лампочка.
Если линия развертки не совпадает с горизонтальными линиями шкалы экрана, то потенциометром «уст. линии луча» добейтесь этого.
Отрегулируйте через 2—3 минуты после включения яркость и фокусировку линии развертки с помощью ручек «яркость», «фокус» и шлицы «астигматизм».
Переместите луч в пределы рабочей части экрана ручками « » и « ». После прогрева прибора (до 15 минут) сбалансируйте УВО. Для этого: а) установите тумблер «X10, X1» в положение «X10» и ручкой « » установите луч в центре экрана; б) установите тумблер «X10, Xl» в положение «X1» и ручкой «балансир.» снова установите луч в центре экрана; в) повторяйте эти операции до тех пор, пока линия развертки перестанет перемещаться при переключении тумблера «X10, X1».
Произведите калибровку чувствительности УВО и длительности развертки. Для калибровки используется точный и стабильный по амплитуде и частоте собственный сигнал калибровочного напряжения размахом 100мВ±1,5%, 1В±1,5% и частотой 2 кГц±1,5%, который следует подавать на вход осциллографа (« » и « » соответственно. Калибровка чувствительности УВО производится при крайнем правом положении ручки «усиление», а калибровка длительности развертки — при крайнем правом положении ручки «длительность» (плавно).
Положение аттенюатора «V/cm, mV/cm», тумблера «X1, X10» выбирается так, чтобы размер изображения по вертикали составлял 50 или 20 мм (если предполагается в дальнейшем исследовать сигналы малой амплитуды).
Положение переключателя развертки «время/ст» — 0,5 ms. При калибровке в положении «0,5ms» «Xl» необходимо совместить 8 периодов калибровочного сигнала с вертикальными линиями шкалы, а при использовании множителя «Х0,2»—установить период калибровочного сигнала на пяти делениях горизонтальной шкалы экрана соответствующим потенциометром калибровки.
Отрегулируйте ручкой «освещ. шкалы» яркость подсвета делений шкалы экрана ЭЛТ. Прибор готов к работе. Теперь обсудим конкретные приемы работы с ним.
