Уроки 3,4 – Линии чертежа. Нанесение размеров

Тема 1.3- Линии чертежа. Основные правила нанесения размеров (4 часа)

Линии чертежа по ГОСТ 2.303-68: типы и назначение; основные требования к применению – черный цвет, максимальная различимость по толщине, правила пересечения.

Нанесение размеров (по ГОСТ 2.307-68): размерные и выносные линии – цвет, толщина, расположение; стрелки размерных линий; размерные числа – высота, расположение.

Линии чертежа различаются по структуре (сплошные или прерывистые) и толщине (толстые и тонкие)

К сплошным линиям относятся основные, тонкие, волнистые, тонкие с изломами; к прерывистым - штриховые, штрихпунктирные – тонкие, утолщенные и тонкие с двумя точками.

Типы линий чертежа и их характеристики по ГОСТ 2.303-68 приведены ниже.

Применение линий зависит от их назначения. Сплошная толстая основная линия применяется для изображения видимого контура предмета; ее толщина, обозначаемая буквой s, выбирается от 0,5 до 1,4 мм в зависимости от размеров изображения на чертеже, а также от формата чертежа; сплошная тонкая линия применяется для изображения выносных и размерных линий, штриховки в сечениях, осей проекций и линий связи на проекционных чертежах; сплошная волнистая – для изображения линий обрыва , линий разграничения частей вида и разреза; сплошная тонкая с изломами – при длинных линиях обрыва (чаще всего на строительных чертежах). Штриховая линия применяется для изображения невидимого контура, штрихпунктирная тонкая –для осевых и центровых линий; штрихпунктирная с двумя точками – для изображения линий сгиба на развертках.

Правила нанесения размеров на чертежах устанавливает ГОСТ 2.307-68.

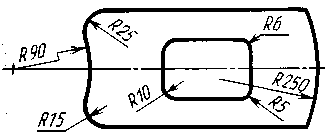

Размеры на чертежах указывают размерными линиями и размерными числами. Размерные числа должны соответствовать действительным размерам изображаемого предмета , независимо от того, в каком масштабе и с какой точностью выполнен чертеж. Линейные размеры указывают на чертеже в миллиметрах без указания единицы измерения. Размерные линии заканчиваются стрелками, которые должны упираться в соответствующие линии контура или в выносные линии. Выносные линии должны выходить за концы стрелок на 1…5 мм. Форма стрелки и примерное соотношение ее элементов приведены на рисунке. Минимальное расстояние между размерной и контурной линиями, а также между двумя параллельными размерными линиями 8 мм. Размерные числа наносят над размерной линией или слева от нее; размерное число не должно сливаться с размерной линией. Высота размерных чисел на всем чертеже должна быть одинаковой (как правило, 5 мм). Некоторые способы нанесения размерных чисел при различных положениях размерной линии показаны на рисунках.

Контрольные вопросы: 1) какова толщина основной линии контура? 2) во сколько раз тонкая линия тоньше контурной? 3) чем отличается штриховая линия от штрихпунктирной? 4) как располагаются размерные линии по отношению к рамке чертежа? На каком расстоянии от контура они наносятся? 5) какова высота размерных чисел? Как они располагаются по отношению к размерным линиям?

Стандарты: ГОСТ 2.303-68. Линии; ГОСТ 2.307-68. Нанесение размеров на чертежах.

Термины и определения: названия линий, их назначение (см. таблицу).

Практические задания: Упражнение 2- вычерчивание контуров деталей

Задание 1- перенести контур детали с размерными линиями на лист в клетку и нанести размерные числа. Применить масштаб 1:2 (одна клеточка на чертеже соответствует 10 мм).

Задание 2 - перечертить приведенную фигуру и нанести размеры (одна клеточка – 5 мм).
